Thiết kế hệ thống điện mặt trời mái nhà đúng quy chuẩn kỹ thuật

• Khảo sát kết cấu: Đánh giá tải trọng tĩnh (15-20 kg/m²), tải trọng động theo TCVN 2737:2023 và khả năng chống thấm là bước bắt buộc để phòng ngừa rủi ro sập, võng mái.
• Tối ưu hiệu suất: Hướng mái Nam với góc nghiêng 10-15 độ giúp tối đa hóa sản lượng điện tại Việt Nam; cần sử dụng phần mềm PVSyst để giả lập và giảm thiểu tổn hao do bóng râm (shading).
• Đồng bộ thiết bị: Thiết kế cấu hình hệ thống cần tuân thủ tỷ lệ oversizing DC/AC từ 1.1 đến 1.25 và kiểm tra dải điện áp MPPT của inverter để tránh hư hỏng thiết bị.
• An toàn & Pháp lý: Bản vẽ kỹ thuật phải đạt chuẩn nghiệm thu của EVN; đồng thời tích hợp các giải pháp an toàn bắt buộc như ngắt khẩn cấp (Rapid Shutdown), bảo vệ hồ quang (AFCI) và tiếp địa hệ thống < 4 Ohm.

Sau khi đã nắm rõ các nguyên lý cốt lõi, việc triển khai thiết kế chi tiết đòi hỏi tính chính xác cao trong từng bước khảo sát thực địa. DAT Group sẽ phân tích sâu các tiêu chuẩn kỹ thuật giúp tối ưu hóa hiệu suất và đảm bảo an toàn vận hành dài hạn cho hệ thống.

Tiêu chuẩn khảo sát mái nhà trước khi thiết kế

Khảo sát mái nhà là bước quyết định đến độ an toàn cơ học và tuổi thọ vận hành của hệ thống điện mặt trời. Việc bỏ qua hoặc đánh giá sai lệch hiện trạng kết cấu mái thường dẫn đến các hậu quả nghiêm trọng như võng xà gồ, thấm dột nước mưa hoặc giông lốc thổi bay giàn pin.

Dưới đây là bảng phân loại đặc tính kỹ thuật lắp đặt trên các loại mái phổ biến:

Đánh giá khả năng chịu lực của mái nhà

Để đảm bảo an toàn kết cấu, kỹ sư thiết kế phải tính toán tổng tải trọng tĩnh của hệ thống tác động lên mái. Tổng tải trọng này bao gồm trọng lượng của tấm pin quang điện (PV module) và hệ thống khung đỡ bằng nhôm anodized, trung bình dao động từ 15 – 20 kg/m².

Quy trình đánh giá sức chịu tải của hệ thống mái bao gồm:

• Tính toán tải trọng tĩnh (Dead Load): Xác định khoảng cách xà gồ hiện trạng. Nhiều trường hợp xà gồ quá mỏng hoặc khoảng cách quá thưa (trên 1.2m), kỹ sư bắt buộc phải lập phương án gia cố thêm sắt hộp dưới mái tôn trước khi lắp đặt.
• Tính toán tải trọng gió (Wind Load): Áp dụng tiêu chuẩn quốc gia TCVN 2737:2023 về tải trọng và tác động. Tùy thuộc vào phân vùng khí hậu (ví dụ: Vùng II-A, II-B tại miền Trung thường chịu ảnh hưởng lớn bởi bão), hệ số tải trọng gió sẽ được tính toán chi tiết để lựa chọn loại kẹp kẹp biên (end clamp), kẹp giữa (mid clamp) có tiết diện và độ dày phù hợp.
• Độ võng cho phép: Độ võng của xà gồ sau khi lắp giàn pin không được vượt quá giới hạn L/250 (với L là nhịp của xà gồ).

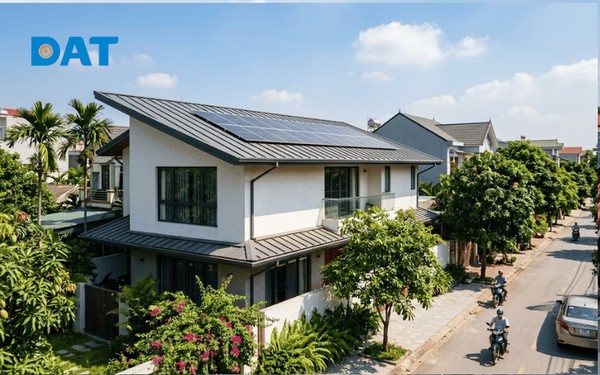

Xác định hướng mái và góc nghiêng tối ưu

Tại Việt Nam (nằm hoàn toàn ở bán cầu Bắc), lắp đặt tấm pin hướng thẳng về hướng Nam là phương án tối ưu nhất để thu được bức xạ mặt trời lớn nhất quanh năm. Trường hợp mặt bằng thực tế không cho phép, hướng Đông Nam hoặc Tây Nam là các lựa chọn thay thế chấp nhận được nhưng sản lượng điện sẽ giảm từ 3% đến 8%.

• Góc nghiêng tối ưu (Tilt Angle): Góc nghiêng tấm pin năng lượng mặt trời thiết kế phổ biến dao động từ 10 – 15 độ. Góc nghiêng này vừa đảm bảo hiệu suất hấp thụ bức xạ, vừa tạo độ dốc tự nhiên để nước mưa tự làm sạch bụi bẩn trên bề mặt tấm kính cường lực của pin.
• Tác động của bóng râm (Shading): Bóng râm từ bồn nước, ống thông hơi, lan can hoặc cây cối lân cận là nguyên nhân hàng đầu gây ra hiện tượng điểm nóng (Hot-spot) phá hủy tế bào quang điện. Kỹ sư DAT Group khuyến nghị sử dụng các công cụ đo góc chuyên dụng hoặc mô phỏng chi tiết trên phần mềm PVSyst hoặc Sketchup để xác định chính xác biểu đồ bóng râm theo từng giờ trong năm, từ đó loại bỏ các khu vực bị che khuất khỏi mặt bằng lắp đặt.

Đo đạc diện tích lắp đặt tấm pin thực tế

Nhiều người có thói quen tính diện tích lắp đặt bằng cách lấy toàn bộ diện tích mái nhân với kích thước tấm pin. Đây là lỗi thiết kế cơ bản dẫn đến việc sai lệch công suất thực tế khi thi công.

Khi đo đạc diện tích khả dụng, cần tuân thủ quy tắc khoảng cách an toàn:

• Khoảng cách rìa mái: Chừa tối thiểu 0.5m từ mép ngoài tấm pin đến rìa mái tôn. Khoảng cách này giúp giảm thiểu tác động của lực gió lốc giật ngược từ phía dưới lên giàn pin.
• Lối đi kỹ thuật (O&M corridor): Thiết kế khoảng trống rộng tối thiểu 0.4m – 0.6m giữa các dãy pin (string) hoặc cứ sau mỗi 2 hàng pin để nhân viên kỹ thuật có lối đi lại khi vệ sinh, bảo dưỡng.
• Diện tích chiếm dụng của một tấm pin: Đối với các tấm pin công suất lớn hiện nay (khoảng 550Wp – 670Wp), diện tích trung bình của một tấm pin là khoảng 2.2 m² (kích thước thông dụng 2278mm x 1134mm). Công thức xác định số lượng tấm pin tối đa:

N = Skhả dụng – Slối đi kĩ thuậtStấm pin

Các bước thiết kế hệ thống điện mặt trời mái nhà

Thiết kế kỹ thuật là quá trình phối hợp các thông số điện động lực học giữa nguồn phát (PV Array), thiết bị biến đổi (Inverter) và phụ tải tiêu thụ nhằm đạt hiệu suất chuyển đổi năng lượng cao nhất và giảm hao hụt trên đường truyền DC/AC.

Tính toán công suất giàn pin mặt trời

Công suất giàn pin cần được tính toán dựa trên nhu cầu sử dụng điện thực tế của chủ đầu tư và số giờ nắng trung bình ngày tại khu vực lắp đặt.

• Công thức xác định công suất giàn pin yêu cầu (Ppv):

Ppv=Et X

Trong đó:

• E: Sản lượng điện tiêu thụ mong muốn trung bình một ngày (kWh).
• t: Số giờ nắng tương đương trung bình ngày (tại Việt Nam dao động từ 3.5 đến 5 giờ tùy vùng miền).
• : Hệ số tổn hao toàn hệ thống (Derating Factor). Thông thường, hệ số này được lấy trong khoảng 0.75 – 0.80 nhằm bù trừ cho tổn hao do bụi bẩn bám trên tấm pin, suy hao do nhiệt độ cao, tổn hao trên đường dây DC và hiệu suất chuyển đổi của inverter.

Lựa chọn công suất bộ biến tần inverter

Việc chọn công suất inverter cần tuân thủ tỷ lệ quá tải DC so với AC (oversizing ratio). Tỷ lệ oversizing tối ưu nằm trong khoảng 1.1 đến 1.25 (tức là công suất đỉnh của giàn pin DC lớn hơn công suất định mức của inverter từ 10% đến 25%). Việc này giúp inverter vận hành ở dải hiệu suất tối ưu nhất ngay cả trong những thời điểm bức xạ mặt trời yếu.

• Kiểm tra dải điện áp MPPT: Tổng điện áp hở mạch cực đại (Voc) của toàn bộ các tấm pin nối tiếp trong một string inverter phải luôn nhỏ hơn điện áp đầu vào cực đại của inverter (Vmax,dc). Công thức kiểm tra điện áp ở nhiệt độ môi trường thấp nhất tại Việt Nam (thường lấy mốc 15C):

Voc,hệ thống=VocN[1+Voc(T-25)]<Vmax,dc

Trong đó:

• N: Số lượng tấm pin mắc nối tiếp trong 1 string.
• Voc: Hệ số suy hao điện áp theo nhiệt độ của tấm pin (%/°C – thông số nhà sản xuất).
• T: Nhiệt độ môi trường thấp nhất ghi nhận tại khu vực lắp đặt (°C).
• Vmax,dc: Điện áp đầu vào cực đại cho phép của Inverter.

Tính toán dung lượng hệ thống lưu trữ điện

Đối với các hệ thống điện mặt trời Hybrid hoặc Off-grid sử dụng pin lưu trữ Lithium (ESS), việc tính toán dung lượng lưu trữ cần dựa trên công suất của các phụ tải ưu tiên (tủ lạnh, camera, máy tính, đèn chiếu sáng) và thời gian dự phòng yêu cầu khi mất điện lưới.

• Công thức tính dung lượng lưu trữ (Cbat tính bằng kWh):

Cbat=PloadtbackupDODinv

Trong đó:

• Pload: Tổng công suất phụ tải ưu tiên (kW).
• tbackup: Thời gian cần lưu trữ dự phòng khi mất điện (giờ).
• DOD (Depth of Discharge): Độ sâu xả của pin lưu trữ. Nhằm đảm bảo tuổi thọ của pin Lithium, DOD tối đa chỉ nên thiết kế ở mức 80% (đối với ắc quy chì/axit, chỉ số này chỉ ở mức 50%).
• inv: Hiệu suất chuyển đổi của inverter hybrid (thường lấy 0.95).

Thiết kế sơ đồ dây dẫn và bảo vệ

Để hạn chế tối đa tổn thất điện năng và nguy cơ phát sinh tia lửa điện gây hỏa hoạn, việc lựa chọn cáp dẫn và thiết bị bảo vệ phải tuân thủ nghiêm ngặt các quy chuẩn an toàn điện:

• Cáp điện DC chuyên dụng: Phải dùng loại cáp lõi đồng mạ thiếc, cách điện 2 lớp XLPO/XLPE chuyên dụng cho solar (như cáp PV1-F hoặc H1Z2Z2-K) với tiết diện phổ biến là 4 mm² hoặc 6 mm². Thiết kế đường chạy cáp phải đảm bảo độ sụt áp (Voltage Drop) trên đường truyền DC nhỏ hơn 1%.
• Thiết bị bảo vệ DC: Mỗi string pin phải được bảo vệ bằng cầu chì DC chuyên dụng (thường có dòng định mức In= 1.25 Isc đến 1.5 Isccủa tấm pin) và thiết bị chống sét lan truyền DC (SPD Type 2) có điện áp làm việc liên tục lớn hơn điện áp hở mạch cực đại của string.
• Thiết bị bảo vệ AC: Tủ điện phân phối AC phải tích hợp Aptomat (MCB hoặc MCCB) có dòng định mức phù hợp để bảo vệ quá tải, ngắn mạch cho inverter và bộ chống dòng rò (RCD) bảo vệ an toàn cho người vận hành.

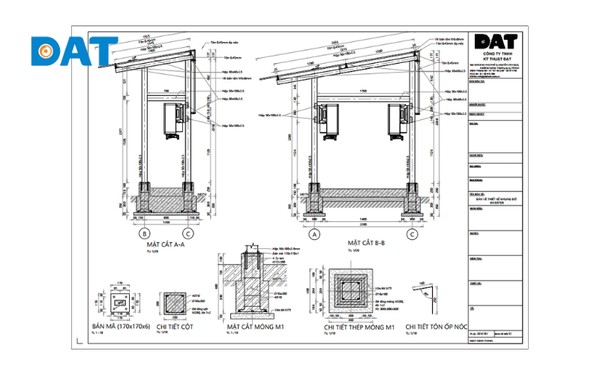

Bản vẽ thiết kế điện mặt trời mái nhà tiêu chuẩn

Một bộ hồ sơ thiết kế kỹ thuật hoàn chỉnh không chỉ phục vụ cho quá trình thi công chuẩn xác mà còn là điều kiện cần để thực hiện thủ tục thỏa thuận đấu nối và nghiệm thu với Tổng công ty Điện lực (EVN).

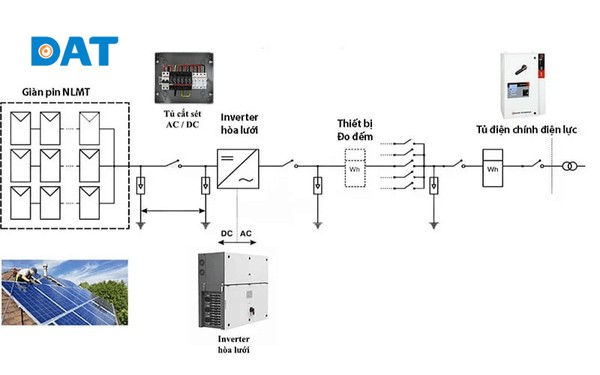

Sơ đồ nguyên lý hoạt động toàn hệ thống

Bản vẽ Sơ đồ đơn tuyến (Single Line Diagram – SLD) thể hiện cấu trúc đấu nối điện từ nguồn phát đến điểm đấu nối với lưới điện quốc gia. Trên sơ đồ đơn tuyến bắt buộc phải thể hiện rõ:

• Thông số kỹ thuật của tấm pin quang điện (Số lượng, công suất, cách đấu nối string).
• Thông số kỹ thuật Inverter (Công suất định mức AC, điện áp định mức).
• Vị trí lắp đặt các thiết bị bảo vệ bao gồm: Cầu chì DC, thiết bị chống sét lan truyền DC SPD, thiết bị chống sét AC SPD, Aptomat bảo vệ AC đầu ra của Inverter.
• Điểm đấu nối đo đếm điện năng (vị trí lắp đặt công tơ hai chiều của EVN) và điểm kết nối với hệ thống bám tải (Zero-export) nếu có.

Bản vẽ bố trí các tấm pin trên mái

Bản vẽ bố trí mặt bằng tấm pin (Layout PV) thể hiện vị trí lắp đặt cơ học của các tấm pin trên mái nhà. Bản vẽ phải thể hiện:

• Kích thước bao che của mái và hướng dốc của mái.
• Cách sắp xếp các hàng tấm pin, số lượng tấm pin trên mỗi dãy.
• Kích thước khoảng hở an toàn rìa mái và khoảng trống lối đi bảo dưỡng kỹ thuật O&M.
• Hướng đi dây cáp DC từ các string về tủ combiner box hoặc inverter, đảm bảo dây đi gọn gàng trong máng cáp (cable tray) hoặc ống luống dây chịu tia UV.

Bản vẽ chi tiết khung đỡ và ray nhôm

Bản vẽ kết cấu cơ khí thể hiện chi tiết phương án gá lắp pin lên mái nhà. Các chi tiết kết cấu bao gồm:

• Loại ray nhôm chuyên dụng sử dụng (phổ biến là nhôm định hình anode hóa chịu lực cao AL6005-T5 có độ dày lớp mạ cực tốt để chống ăn mòn muối biển hoặc độ ẩm cao).
• Phương án liên kết cơ khí: Bản vẽ mô tả chi tiết chân chữ L (L-foot) bắt vào xà gồ mái tôn, hoặc kẹp Cliplock chuyên dụng kẹp vào sóng tôn không khoan thủng.
• Chi tiết liên kết giữa các tấm pin bằng kẹp biên (end clamp) và kẹp giữa (mid clamp), nêu rõ thông số ren và lực siết bu-lông khuyến nghị của nhà sản xuất (thường từ 12 – 15 Nm).

Yêu cầu an toàn khi thiết kế điện mặt trời mái nhà

Đảm bảo an toàn phòng chống cháy nổ và bảo vệ thiết bị trước tác động của thiên tai là yêu cầu tối quan trọng trong suốt vòng đời hơn 25 năm của hệ thống điện mặt trời.

Quy chuẩn phòng cháy chữa cháy hệ thống solar

Quy trình thiết kế phải cập nhật và áp dụng nghiêm ngặt các hướng dẫn về an toàn phòng cháy chữa cháy của Cục Cảnh sát PCCC & CNCH:

• Thiết kế lối tiếp cận cứu hỏa: Giữa các dãy pin cần bố trí các lối đi có chiều rộng tối thiểu 0.8m đến 1m để phục vụ công tác di chuyển và triển khai thiết bị chữa cháy khi có sự cố hỏa hoạn xảy ra.
• Ngăn ngừa hồ quang điện (Arc Fault): Sự cố rò rỉ điện hoặc lỏng giắc cắm MC4 trên đường truyền DC có áp suất cao lên tới 1000V là nguyên nhân chính phát sinh tia lửa điện (hồ quang DC) gây cháy. Bản thiết kế kỹ thuật của DAT Group ưu tiên sử dụng các dòng inverter tích hợp tính năng phát hiện lỗi hồ quang điện AFCI (Arc Fault Circuit Interrupter), tự động ngắt kết nối inverter trong vòng dưới 2.5 giây khi phát hiện tia lửa điện.
• Sử dụng vật liệu chống cháy: Toàn bộ ống luồn dây cáp DC đi trên mái bắt buộc phải dùng ống thép luồn dây điện chuyên dụng hoặc ống nhựa PVC chống cháy, có khả năng tự dập lửa và chịu được tia cực tím (UV).

Giải pháp chống sét và tiếp địa an toàn

Hệ thống điện mặt trời lắp đặt trên mái nhà rất dễ bị sét đánh trực tiếp hoặc sét đánh lan truyền gây hư hỏng bo mạch inverter và các tấm pin.

• Hệ thống tiếp địa (Grounding): Tất cả các khung ray nhôm đỡ pin, vỏ kim loại của inverter, vỏ tủ điện AC/DC bắt buộc phải được liên kết điện thông suốt và đấu nối về bãi tiếp địa an toàn.
• Trị số điện trở tiếp địa: Điện trở đất của hệ thống tiếp địa an toàn điện và chống sét lan truyền cho hệ thống điện mặt trời phải đảm bảo nhỏ hơn 4 Ohm. Kỹ sư thiết kế cần bố trí hệ cọc đồng tiếp địa (thường dùng cọc đồng phi 16, dài 2.4m đóng sâu xuống đất và liên kết bằng cáp đồng trần hoặc băng đồng).
• Lắp đặt thiết bị chống sét SPD: Bắt buộc bố trí bộ cắt lọc sét lan truyền (SPD) ở cả hai đầu: phía DC (bảo vệ đầu vào inverter khỏi dòng sét từ giàn pin truyền xuống) và phía AC (bảo vệ đầu ra inverter khỏi xung sét từ lưới điện truyền vào).

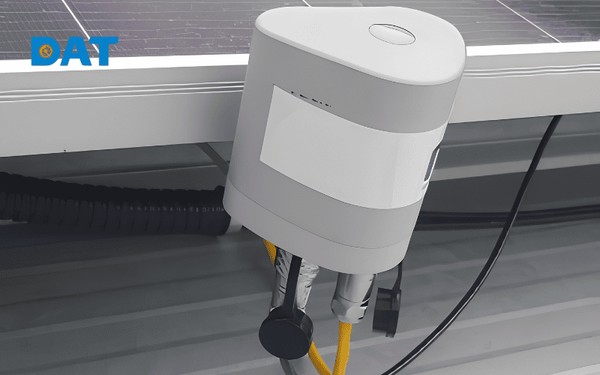

Thiết bị ngắt khẩn cấp bảo vệ hệ thống

Theo tiêu chuẩn quốc tế NEC 2020 (National Electrical Code), các hệ thống điện mặt trời áp mái phải trang bị tính năng ngắt khẩn cấp cấp độ tấm pin (Rapid Shutdown).

• Nguyên lý hoạt động: Khi xảy ra sự cố hỏa hoạn hoặc khi lưới điện bị mất, ngay cả khi đã ngắt aptomat tổng AC thì các string pin trên mái vẫn duy trì điện áp DC cực cao nguy hiểm cho lính cứu hỏa. Hệ thống Rapid Shutdown sẽ lập tức kích hoạt kích hoạt bộ ngắt điện tử tích hợp trên từng tấm pin, hạ điện áp DC trên đường dây xuống mức an toàn dưới 30V trong vòng 30 giây.
• Vị trí nút bấm khẩn cấp: Nút nhấn khẩn cấp (Emergency Stop) phải được thiết kế tại vị trí dễ tiếp cận nhất ở tầng trệt hoặc gần tủ điện tổng để người vận hành hoặc lực lượng cứu hỏa có thể kích hoạt ngắt toàn bộ hệ thống ngay lập tức khi phát hiện sự cố.

Câu hỏi thường gặp về thiết kế điện mặt trời mái nhà

Thiết kế hệ thống điện mặt trời mái nhà có cần xin giấy phép xây dựng không?

Theo các quy định hiện hành tại Việt Nam, đối với các hệ thống điện mặt trời mái nhà lắp đặt trên mái nhà dân hoặc nhà xưởng có công suất dưới 1MWp sẽ được miễn giấy phép xây dựng. Tuy nhiên, để đảm bảo tính pháp lý trước khi thi công đấu nối với EVN, chủ đầu tư vẫn cần cung cấp hồ sơ kiểm định an toàn khả năng chịu lực của kết cấu mái nhà (do đơn vị tư vấn thiết kế xây dựng độc lập có tư cách pháp nhân thực hiện cấp chứng nhận) và văn bản phê duyệt về phòng cháy chữa cháy đối với các công trình nhà xưởng thuộc diện thẩm duyệt PCCC.

Làm thế nào để tính tải trọng của giàn pin tác động lên mái tôn?

Tải trọng phân bố của giàn pin lên mái tôn được tính toán nhanh theo công thức:

Tải trọng thiết kế = Trọng lượng tấm pin + Trọng lượng ray nhôm, phụ kiệnSlắp đặt thực tế

Ví dụ: Một tấm pin 550Wp nặng khoảng 28kg, hệ khung nhôm và phụ kiện kẹp đi kèm phân bổ khoảng 4kg/tấm. Diện tích tấm pin là 2.2 m². Khi đó:

Tải trọng tấm pin = 28kg+4kg2.2m214.5kg/m2

Con số này hoàn toàn nằm trong dải chịu tải an toàn của hầu hết các mái tôn nhà xưởng tiêu chuẩn hiện nay (thường được thiết kế chịu thêm tải trọng từ 25 – 30 kg/m²).

Hệ thống điện mặt trời hòa lưới không lưu trữ hoạt động ra sao khi mất điện lưới?

Nhiều người lắp đặt hệ thống hòa lưới thường lầm tưởng hệ thống vẫn phát điện bình thường khi mất điện lưới vào ban ngày. Thực tế, khi lưới điện quốc gia bị mất, biến tần hòa lưới sẽ ngay lập tức kích hoạt tính năng Anti-Islanding (chống hoạt động đảo) và tự động ngắt kết nối điện đầu ra trong mili giây.

Cơ chế an toàn này bắt buộc phải có để ngăn giàn pin đẩy ngược điện ra ngoài đường dây đang mất điện, bảo vệ an toàn tính mạng cho các kỹ sư điện lực đang tiến hành sửa chữa trên lưới điện. Nếu có nhu cầu sử dụng điện liên tục khi mất điện, chủ đầu tư cần nâng cấp thiết kế sang hệ thống Điện mặt trời Hybrid có sử dụng pin lưu trữ điện Lithium.

Thời gian sử dụng và khấu hao của hệ thống khung đỡ áp mái là bao lâu?

Hệ thống khung đỡ bằng nhôm định hình mạ Anode hóa (AL6005-T5) cùng toàn bộ hệ phụ kiện bu-lông, kẹp biên, kẹp giữa bằng Inox 304 có tuổi thọ thiết kế vượt trội trên 25 năm, tương đương với tuổi thọ hiệu suất của các tấm pin mặt trời cao cấp.

Về mặt tài chính, chi phí đầu tư cho hệ thống khung đỡ cơ khí cơ bản chỉ chiếm từ 8% đến 12% tổng giá trị vật tư thiết bị của dự án điện mặt trời. Nhờ khả năng chống ăn mòn và độ bền cơ học cao, hệ khung đỡ này hầu như không phát sinh chi phí bảo dưỡng trong suốt vòng đời dự án và sẽ được khấu hao hết cùng với thời gian hoàn vốn của toàn hệ thống (thường từ 5 đến 7 năm đầu vận hành).

Tổng kết

Thiết kế hệ thống điện mặt trời mái nhà đúng quy chuẩn kỹ thuật là sự kết hợp chặt chẽ giữa việc khảo sát kết cấu cơ khí, tính toán tối ưu hóa thông số điện động học và tích hợp các tiêu chuẩn an toàn PCCC, chống sét và ngắt khẩn cấp. Mỗi bước thiết kế chuẩn xác không chỉ giúp tối ưu hóa sản lượng điện phát ra mà còn bảo vệ tài sản, tính mạng con người và đảm bảo tính pháp lý thông suốt trong quá trình nghiệm thu đấu nối lưới điện.
