Chu kỳ sạc xả là gì? Cách tính chu kỳ sạc xả của pin Lithium

• Chu kỳ sạc xả (Cycle) của pin Lithium được tính bằng tổng lượng điện năng xả ra tương đương 100% dung lượng định mức, không phụ thuộc vào số lần cắm sạc vật lý.
• Cách tính chu kỳ dựa trên dung lượng cộng dồn (PSoC), được hệ thống quản lý pin (BMS) đo lường tự động thông qua dòng điện qua trở shunt.
• Độ sâu xả (DOD) tỷ lệ nghịch với tuổi thọ pin; duy trì DOD ở mức 80% là điểm tối ưu giúp kéo dài tuổi thọ pin Lithium sắt photphat (LiFePO4) lên đến 6000 chu kỳ.
• Nhiệt độ vận hành lý tưởng cho pin lưu trữ là từ 20°C đến 25°C; nhiệt độ trên 40°C và dòng sạc/xả lớn (C-rate cao) là những tác nhân chính gây chai pin nhanh chóng.
• Cấu hình chính xác thông số trên bộ biến tần (Inverter Hybrid) và định kỳ kiểm tra độ lệch điện áp cell pin qua BMS giúp tối ưu hóa hiệu suất toàn hệ thống.

Từ những điểm chính trên, việc hiểu rõ bản chất của chu kỳ sạc xả và cách thức vận hành của hệ thống lưu trữ là yếu tố quyết định đến hiệu quả kinh tế của dự án điện mặt trời. Để giúp bạn tối ưu hóa khoản đầu tư này, DAT Group cung cấp các phân tích kỹ thuật chuyên sâu về cơ chế hoạt động, phương pháp tính toán và các giải pháp bảo vệ pin Lithium lưu trữ ngay dưới đây.

Chu kỳ sạc xả là gì?

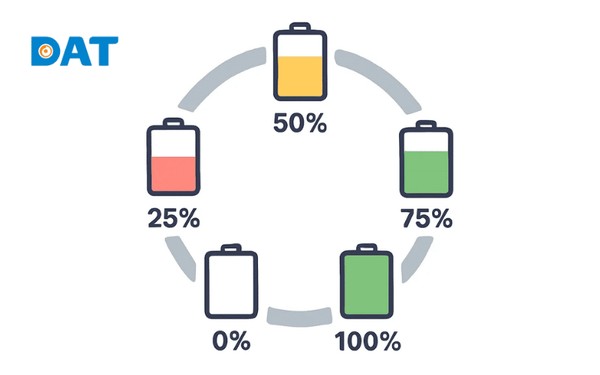

Một chu kỳ sạc xả đầy đủ (Full Cycle) của pin lưu trử điện Lithium được hoàn thành khi tổng dung lượng điện năng xả ra bằng đúng 100% dung lượng định mức của pin. Chu kỳ sạc xả là đơn vị đo lường tuổi thọ thực tế của pin, hoàn toàn khác biệt với số lần người dùng cắm và rút phích sạc vật lý.

Về mặt hóa học, pin Lithium-ion hoạt động dựa trên cơ chế di chuyển của các ion Lithium (Li+) giữa hai điện cực:

• Khi sạc: Dưới tác động của nguồn điện bên ngoài, các ion Lithium giải phóng khỏi cực dương (Cathode – làm bằng hợp chất Lithium như LiFePO4) đi qua chất điện phân để xen cài vào cấu trúc của cực âm (Anode – thường làm bằng Graphite).
• Khi xả: Quy trình diễn ra ngược lại. Các ion Lithium giải phóng từ cực âm, di chuyển ngược về cực dương để tạo ra dòng điện cung cấp cho tải tiêu thụ.

Một chu kỳ sạc xả hoàn chỉnh được tính khi toàn bộ lượng ion Lithium khả dụng đã thực hiện xong một vòng di chuyển khứ hồi giữa hai điện cực này.

Ví dụ thực tế: Nếu bạn sử dụng pin lưu trữ solar từ mức dung lượng 100% xuống còn 50% (xả 50%), sau đó sạc đầy lại 100%. Hôm sau, bạn tiếp tục dùng hết 50% rồi sạc đầy. Mặc dù bạn đã cắm sạc hai lần, nhưng tổng dung lượng xả cộng dồn chỉ là 50% + 50% = 100%. Do đó, hệ thống chỉ ghi nhận đây là 1 chu kỳ sạc xả duy nhất.

Cách tính chu kỳ sạc xả của pin Lithium

Nguyên lý tính toán chu kỳ sạc xả của pin Lithium dựa trên tổng dung lượng tích lũy (tính bằng Ampere-giờ – Ah hoặc Watt-giờ – Wh) được nạp vào và rút ra khỏi pin. Việc tính toán thủ công rất khó thực hiện chính xác do thói quen sử dụng điện năng trong gia đình thường biến động liên tục. Để giải quyết vấn đề này, các hệ thống lưu trữ năng lượng mặt trời phải sử dụng thuật toán giám sát trạng thái sạc (SOC – State of Charge) thời gian thực.

Sạc xả đầy 100% dung lượng

Cách tính đơn giản nhất là dựa trên một chu kỳ trọn vẹn từ trạng thái đầy năng lượng đến trạng thái cạn kiệt. Kịch bản này giả định pin được nạp đầy đến mức tối đa (SOC 100%) và sau đó được xả liên tục cho đến ngưỡng điện áp cắt thấp nhất được thiết lập (tương đương với mức DOD thiết lập, thường là 90% hoặc 100%).

Công thức quy đổi tiêu chuẩn:

Số chu kỳ=Tổng dung lượng đã xả (Ah)Dung lượng định mức của pin(Ah)

Lưu ý kỹ thuật: Việc liên tục sạc xả đầy 100% dung lượng định mức trong thực tế sẽ tạo ra ứng suất nhiệt và cơ học rất lớn lên cấu trúc tinh thể của các điện cực, làm đẩy nhanh quá trình thoái hóa cell pin.

Cộng dồn các lần sạc lẻ

Trong các hệ thống điện mặt trời hybrid inverter, pin lưu trữ thường xuyên hoạt động ở trạng thái sạc lửng (PSoC – Partial State of Charge). Pin có thể sạc một ít từ nắng ban ngày, xả một ít khi có đám mây đi qua, hoặc xả nhẹ vào buổi tối. Cách tính chu kỳ lúc này sẽ áp dụng công thức cộng dồn sai biệt dung lượng.

Ví dụ cụ thể về quá trình cộng dồn:

• Ngày thứ nhất: Pin xả từ 100% xuống 70% (đã xả 30%), sau đó được sạc đầy lại.
• Ngày thứ hai: Pin xả từ 100% xuống 50% (đã xả 50%), sau đó được sạc đầy lại.
• Ngày thứ ba: Pin xả từ 100% xuống 80% (đã xả 20%), sau đó được sạc đầy lại.

Tổng phần trăm dung lượng đã xả qua 3 ngày:

30% + 50% + 20% = 100% Dung lượng định mức

Tại thời điểm cuối ngày thứ ba, hệ thống quản lý sẽ ghi nhận pin đã hoàn thành đúng 1 chu kỳ sạc xả. Người vận hành hệ thống solar hoàn toàn có thể yên tâm rằng việc sạc ngắt quãng nhiều lần trong ngày không hề làm pin bị “chai” nhanh như các công nghệ pin axit-chì cũ.

Theo dõi qua hệ thống BMS

Mọi tính toán phức tạp nêu trên đều được tự động hóa nhờ mạch quản lý pin thông minh (Battery Management System – BMS). BMS tích hợp các chip xử lý chuyên dụng (được phát triển bởi các hãng công nghệ lớn như Texas Instruments hay Pace) kết nối với một điện trở Shunt độ chính xác cao đặt trên đường đi của dòng điện chính.

BMS đo liên tục trị số dòng điện đi qua trở Shunt theo thời gian (phương pháp đếm Coulomb) để xác định chính xác năng lượng nạp/xả:

• Đếm số chu kỳ (Cycle Count): Mỗi khi tổng dung lượng xả tích lũy đạt giá trị dung lượng định mức (Cnominal), bộ nhớ eeprom của BMS sẽ tự động cộng thêm 1 đơn vị vào thông số Cycle Count.
• Theo dõi trạng thái sức khỏe (SOH – State of Health): SOH thể hiện tỷ lệ dung lượng tối đa hiện tại của pin so với dung lượng ban đầu khi mới xuất xưởng. Khi số Cycle Count tăng lên, SOH sẽ giảm dần do hao hụt hóa học tự nhiên. Một bộ pin có Cycle Count là 2000 có thể chỉ còn SOH khoảng 85%, nghĩa là dung lượng thực tế tối đa lúc này chỉ còn 85Ah đối với pin 100Ah ban đầu.

Mối quan hệ giữa độ sâu xả DOD và tuổi thọ chu kỳ pin solar

Tuổi thọ thiết kế của pin Lithium chịu ảnh hưởng trực tiếp bởi độ sâu xả (DOD – Depth of Discharge). Giữa DOD và số chu kỳ hoạt động của pin tồn tại một mối quan hệ nghịch biến phi tuyến tính: khi bạn giảm độ sâu của mỗi lần xả pin, số lượng chu kỳ sạc xả nhận được sẽ tăng lên theo cấp số nhân.

Định nghĩa độ sâu xả DOD

Độ sâu xả (DOD) là tỷ lệ phần trăm dung lượng điện năng đã được rút ra khỏi pin so với tổng dung lượng định mức ban đầu của nhà sản xuất.

Công thức mối quan hệ giữa DOD và trạng thái sạc SOC:

DOD(%)=100%-SOC(%)

Ví dụ: Một bộ pin lưu trữ Lithium sắt photphat (LiFePO4) hay còn gọi là LFP cell) có dung lượng định mức là 100Ah. Nếu hệ thống điều khiển xả hết 80Ah sang cho các tải tiêu thụ trong nhà, điều này có nghĩa là pin đang hoạt động ở mức DOD 80%, và dung lượng còn lại trong pin (SOC) là 20%.

Tác động của DOD đến chu kỳ

Khi pin xả càng sâu, các ion Lithium phải di chuyển ra khỏi cấu trúc cực âm với số lượng càng lớn. Việc này gây ra sự co rút thể tích nghiêm trọng trong mạng tinh thể của điện cực, dẫn đến các vết nứt vi mô vật lý và làm giảm khả năng giữ ion cho các chu kỳ sau.

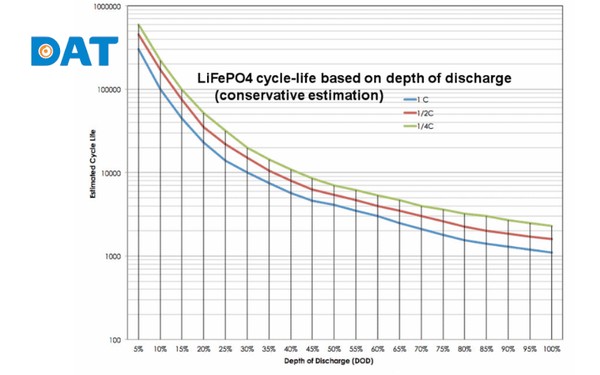

Theo tiêu chuẩn kiểm nghiệm của các nhà sản xuất cell pin LFP hàng đầu, dưới đây là bảng so sánh tác động của DOD đến tuổi thọ chu kỳ của pin ở nhiệt độ chuẩn 25°C:

Nhiều người sử dụng hệ thống solar thường mắc sai lầm khi cài đặt xả sâu đến 100% để tiết kiệm chi phí mua pin ban đầu. Tuy nhiên, việc này làm giảm tuổi thọ của hệ thống xuống chỉ còn 1/3 so với khi vận hành ở mức DOD hợp lý.

Điểm tối ưu cho pin LiFePO4

Đối với các hệ thống điện mặt trời lưu trữ gia đình và công nghiệp, DOD 80% (tương đương mức SOC dao động từ 10% – 90% hoặc 20% – 100%) được xác định là “điểm ngọt” (sweet spot) tối ưu nhất.

Tại điểm này, bạn vừa tận dụng được tối đa 80% dung lượng đầu tư để phục vụ tải tiêu thụ vào ban đêm, vừa đảm bảo pin hoạt động bền bỉ trên 6000 chu kỳ (tương đương khoảng 15 năm vận hành liên tục). Việc nâng mức xả sâu lên 90% hay 100% chỉ giúp tăng thêm một ít năng lượng sử dụng tức thời nhưng lại làm tăng đáng kể chi phí khấu hao pin theo năm.

Các yếu tố ảnh hưởng đến tuổi thọ chu kỳ pin lưu trữ

Quá trình suy giảm dung lượng (Cell Degradation) của pin Lithium lưu trữ diễn ra liên tục do các phản ứng phụ hóa học bên trong cell pin. Sự kết hợp giữa nhiệt độ vận hành cao và dòng sạc/xả lớn chính là tác nhân đẩy nhanh quá trình này.

Nhiệt độ môi trường vận hành

Nhiệt độ là yếu tố ngoại cảnh quan trọng nhất quyết định tốc độ suy thoái của pin Lithium. Mức nhiệt độ lý tưởng để vận hành và bảo quản các cell pin là 20°C – 25°C.

Khi pin phải làm việc ở môi trường có nhiệt độ trên 40°C:

• Các phản ứng hóa học không mong muốn trong chất điện phân diễn ra nhanh hơn.
• Lớp màng bảo vệ SEI (Solid Electrolyte Interphase) trên bề mặt cực âm dày lên, làm tăng nội trở của pin.
• Theo nghiên cứu thử nghiệm hiệu năng của pin Lithium LFP, việc vận hành liên tục ở mức 45°C sẽ làm giảm đến 50% tuổi thọ chu kỳ của thiết bị so với khi hoạt động ở nhiệt độ phòng tiêu chuẩn. Do đó, việc lắp đặt pin trong các tủ kín không có thông gió hoặc đặt trực tiếp dưới mái tôn nóng là một sai lầm phổ biến cần tránh.

Tốc độ sạc và xả C-rate

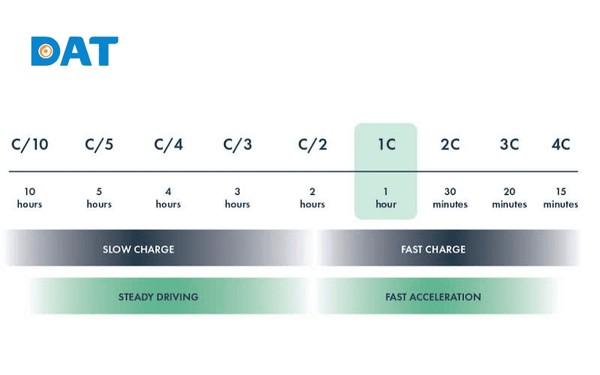

Chỉ số C-rate biểu thị tốc độ sạc hoặc xả của pin so với dung lượng định mức của nó. Ví dụ: pin có dung lượng 100Ah được sạc với dòng điện 50A sẽ có C-rate là 0.5C; nếu sạc với dòng 100A thì C-rate là 1C.

Sạc hoặc xả ở dòng điện quá lớn (C-rate cao > 1C) gây ra hai tác hại lớn:

1. Quá nhiệt cục bộ: Nội trở của pin sinh nhiệt theo công thức $P = I^2R$, dòng điện càng lớn thì nhiệt lượng phát sinh tăng theo bình phương dòng điện.
2. Mạ Lithium (Lithium Plating): Khi sạc quá nhanh, các ion Lithium không kịp chèn vào các lớp Graphite ở cực âm mà tích tụ lại thành kim loại Lithium bám ngoài bề mặt điện cực. Lớp kim loại này lâu dần sẽ tạo thành các tinh thể hình kim (nhánh gai dendrite) đâm xuyên qua màng ngăn cách điện, gây ra hiện tượng đoản mạch bên trong và cháy nổ.

DAT Group khuyến nghị người dùng nên thiết lập dòng sạc/xả cho hệ lưu trữ gia đình ở mức 0.2C đến 0.5C để duy trì độ bền hóa học cho các cell pin.

Chất lượng bộ sạc Inverter

Biến tần Hybrid (Inverter Hybrid) đóng vai trò điều khiển dòng năng lượng nạp vào pin. Thuật toán sạc của biến tần phải tương thích hoàn toàn với cấu hình yêu cầu của BMS thông qua chuẩn giao tiếp (CAN bus hoặc RS485).

Inverter chất lượng cao sẽ áp dụng chế độ sạc 3 giai đoạn tiêu chuẩn, đặc biệt là giai đoạn sạc dòng không đổi/áp không đổi (CC/CV). Nếu biến tần có chất lượng linh kiện kém, dòng điện sạc ra sẽ có độ gợn sóng (ripple current) cao. Dòng gợn sóng này hoạt động như các chu kỳ sạc xả siêu nhỏ với tần số cao liên tục tác động vào pin, làm nhiễu loạn mạch quản lý BMS và làm nóng các cell pin một cách nhanh chóng.

Hướng dẫn tối ưu chu kỳ sạc xả cho pin lưu trữ mặt trời

Để kéo dài tuổi thọ của hệ thống lưu trữ năng lượng và bảo vệ dòng vốn đầu tư ban đầu, kỹ thuật viên và chủ nhà cần tuân thủ quy trình vận hành và cấu hình hệ thống theo các bước chi tiết sau:

Cài đặt thông số trên Inverter

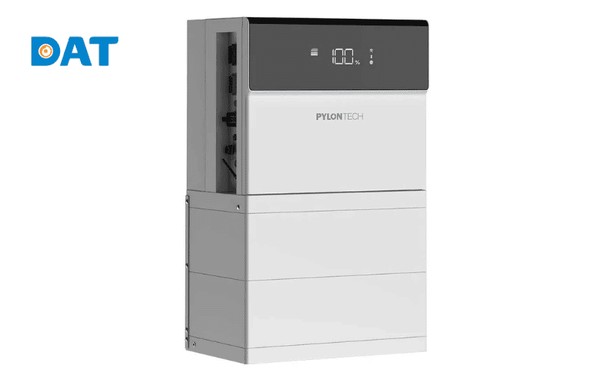

Bạn cần truy cập vào trang quản trị hoặc màn hình cấu hình của các dòng Inverter Hybrid (như Luxpower, Deye, Growatt…) để thiết lập lại các giới hạn sạc xả thay vì để cấu hình mặc định của nhà sản xuất.

• Cài đặt giới hạn xả (Discharge Cut-off SOC): Thiết lập mức ngắt xả tối thiểu ở ngưỡng 15% đến 20% SOC. Tránh để pin xả cạn kiệt về mức 0% SOC.
• Cài đặt giới hạn sạc (Charge Limit SOC): Thiết lập dừng sạc khi đạt 95% đến 100% SOC. Nếu không cần sạc dự phòng khẩn cấp, mức 95% sẽ giúp pin giảm thiểu thời gian phải duy trì ở trạng thái điện áp cao.
• Cấu hình dòng sạc/xả tối đa: Giới hạn dòng sạc tối đa từ cổng solar hoặc lưới điện xuống mức tương đương 0.5C (ví dụ: với hệ pin lưu trữ 48V-100Ah, cài đặt dòng sạc tối đa là 50A).

Kiểm soát nhiệt độ phòng chứa pin

Khu vực lắp đặt hệ thống pin lưu trữ cần được thiết kế đảm bảo các tiêu chuẩn giải nhiệt tự nhiên hoặc cưỡng bức.

• Vị trí lắp đặt: Chọn nơi khô ráo, thoáng mát, tránh ánh nắng mặt trời chiếu trực tiếp. Không lắp pin cùng không gian kín với biến tần vì biến tần tỏa nhiệt rất lớn khi hoạt động ở công suất cao.
• Thông gió: Lắp đặt quạt hút thông gió cho phòng kỹ thuật. Đối với các hệ thống lưu trữ lớn cho doanh nghiệp có tổng công suất pin vượt quá 15kWh, bắt buộc phải lắp đặt máy điều hòa nhiệt độ chuyên dụng và duy trì nhiệt độ phòng ổn định ở mức 23°C – 25°C.

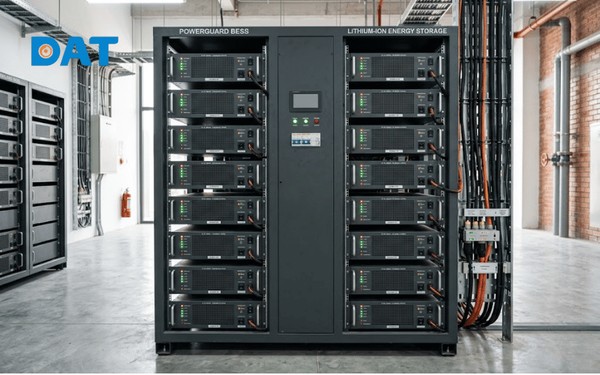

• Khoảng cách lắp đặt: Khi ghép song song nhiều bộ pin (tủ rack), hãy duy trì khoảng cách tối thiểu 5 – 10 cm giữa các bộ pin để luồng không khí dễ dàng lưu thông qua các khe giải nhiệt.

Kiểm tra định kỳ mạch BMS

Mạch BMS cần được kiểm tra định kỳ thông qua ứng dụng giám sát đi kèm của hãng hoặc phần mềm chuyên dụng kết nối qua cổng RS485/USB-to-CAN.

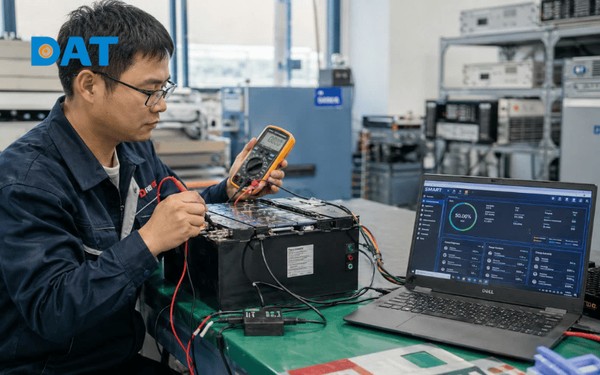

• Kiểm tra độ lệch điện áp cell (Cell Voltage Imbalance): Khi sạc đầy, độ lệch điện áp giữa cell cao nhất và cell thấp nhất không nên vượt quá 30mV (0.03V). Nếu độ lệch này vượt quá 100mV, đây là dấu hiệu cho thấy pin đang bị mất cân bằng cell, dẫn đến dung lượng tổng của cả bộ pin bị sụt giảm.
• Sử dụng tính năng cân bằng chủ động (Active Balancing): Ưu tiên lựa chọn các bộ pin tích hợp mạch cân bằng chủ động với dòng cân bằng từ 1A đến 2A. Mạch này sẽ tự động chuyển năng lượng từ cell có điện áp cao sang cell có điện áp thấp, giúp đồng đều hóa dung lượng các cell mà không làm lãng phí năng lượng dưới dạng nhiệt như phương pháp cân bằng thụ động cũ.

Câu hỏi thường gặp về chu kỳ sạc xả pin solar

Pin lưu trữ LiFePO4 có tuổi thọ bao nhiêu chu kỳ sạc xả?

Trong điều kiện vận hành tiêu chuẩn (nhiệt độ 25°C, độ sâu xả DOD 80%, dòng sạc xả 0.5C), các dòng pin lưu trữ LiFePO4 cao cấp hiện nay đạt tuổi thọ từ 3.000 đến 6.000 chu kỳ sạc xả trước khi dung lượng khả dụng giảm xuống còn 80% so với ban đầu (SOH = 80%). Thời gian sử dụng thực tế tương đương từ 8 đến 15 năm. Sau cột mốc này, pin vẫn tiếp tục hoạt động bình thường nhưng dung lượng lưu trữ sẽ giảm dần theo thời gian chứ không hỏng hoàn toàn.

Sạc pin mặt trời chưa đầy đã z có tính là một chu kỳ không?

Không. Việc sạc ngắt quãng hoặc chưa đầy đã ngắt không được tính là một chu kỳ hoàn chỉnh. BMS của pin Lithium sẽ ghi nhận đây là một chu kỳ khuyết (Partial Cycle). Hệ thống sẽ tự động cộng dồn dung lượng của các lần sạc và xả lẻ này. Chỉ khi nào tổng lượng điện năng tích lũy đạt 100% dung lượng định mức của pin thì bộ đếm chu kỳ (Cycle Count) mới tăng thêm 1 đơn vị.

Tại sao dung lượng pin giảm dần sau nhiều chu kỳ sạc xả?

Sự sụt giảm dung lượng sau nhiều chu kỳ là quá trình lão hóa tự nhiên của pin Lithium do các nguyên nhân hóa-lý:

• Hao hụt ion Lithium hoạt động: Một phần các ion Lithium bị giữ lại vĩnh viễn trong lớp màng SEI ở cực âm và không thể tham gia vào quá trình di chuyển tạo dòng điện nữa.
• Thoái hóa chất điện phân: Dung môi hữu cơ trong chất điện phân bị phân hủy dần dưới tác động của nhiệt độ và điện áp cao.
• Biến dạng cơ học: Quá trình co giãn liên tục của các điện cực trong hàng ngàn chu kỳ làm bong tróc lớp vật liệu hoạt tính trên bề mặt các tấm cực.

Làm thế nào để biết pin lưu trữ đã chạy được bao nhiêu chu kỳ?

Bạn có thể kiểm tra chỉ số này bằng các cách sau:

1. Xem trực tiếp trên màn hình LCD: Hầu hết các dòng pin lưu trữ solar thế hệ mới đều có màn hình hiển thị trực quan thông số “Cycle” hoặc “CC” (Cycle Count) ngay giao diện chính.
2. Qua ứng dụng giám sát: Đăng nhập vào tài khoản giám sát hệ thống Inverter. Thông số này được BMS truyền về biến tần và đồng bộ lên hệ thống đám mây.
3. Kết nối máy tính: Sử dụng cáp chuyển đổi chuyên dụng kết nối cổng RS485 của pin với máy tính và chạy phần mềm đọc dữ liệu BMS của nhà sản xuất để xem báo cáo chi tiết về thông số kỹ thuật của từng cell pin bên trong.

Tổng kết:

Hiểu rõ cơ chế hoạt động và cách tính chu kỳ sạc xả của pin Lithium là chìa khóa để vận hành hệ thống điện mặt trời an toàn và đạt hiệu quả kinh tế cao nhất. Bằng cách thiết lập độ sâu xả DOD hợp lý ở mức 80%, duy trì nhiệt độ phòng chứa pin mát mẻ và cấu hình dòng sạc xả an toàn trên bộ biến tần, bạn có thể dễ dàng kéo dài tuổi thọ của hệ thống pin lưu trữ lên trên 10 năm. DAT Group luôn đồng hành cùng quý khách hàng trong việc cung cấp các giải pháp lưu trữ năng lượng chất lượng cao và hỗ trợ kỹ thuật chuyên sâu để tối ưu hóa hiệu quả hoạt động của mọi hệ thống điện mặt trời.
