Công suất phản kháng là gì? Tác hại, cách bù và giải pháp nâng cosφ
- Công suất phản kháng (Q) là năng lượng vô công, không sinh công cơ học trực tiếp nhưng bắt buộc phải có để khởi động và duy trì từ trường trong các thiết bị điện cảm kháng như motor, máy biến áp.
- Tác hại khi cosφ thấp: Làm dòng điện tổng tăng cao, gây quá tải máy biến áp, sụt áp cuối đường dây, tăng hao tổn nhiệt và phát sinh tiền phạt tiền điện.
- Công thức tính dung lượng bù: Xác định chính xác bằng công thức Qb = P × (tanφ₁ – tanφ₂) kết hợp với bảng tra hệ số chuyển đổi nhanh cosφ sang tan phi.
- Các giải pháp xử lý triệt để: Áp dụng linh hoạt từ tụ bù điện truyền thống, bộ bù vô cấp SVG công nghệ cao cho đến cấu hình trực tiếp chức năng phát Q trên Smart Inverter của hệ thống điện mặt trời.
Sau khi đã nắm vững các khái niệm tổng quan này, việc đi sâu vào bản chất vật lý của công suất phản kháng và cách thức tối ưu hóa hệ thống điện là bước đi cần thiết cho mọi kỹ sư và nhà quản lý năng lượng. DAT Group sẽ cung cấp cho bạn những phân tích chuyên môn chi tiết nhất để giải quyết triệt để bài toán tổn thất năng lượng và tối ưu hóa chi phí vận hành cho doanh nghiệp.
Công Suất Phản Kháng Là Gì?
Công suất phản kháng (Reactive Power) ký hiệu là Q, đơn vị đo là VAR hoặc kVAR là phần năng lượng dao động liên tục giữa nguồn cấp và tải điện năng, không tiêu hao và không sinh công hữu ích (như cơ năng hay nhiệt năng). Đây là thành phần bắt buộc phải có để tạo ra từ trường trong các cuộn dây, giúp các thiết bị điện cảm kháng hoạt động.
Trong hệ thống điện xoay chiều (AC), dòng điện (I) và điện áp (U) không phải lúc nào cũng biến thiên cùng pha với nhau. Khi tải tiêu thụ có tính cảm kháng (như động cơ điện, máy biến áp, chấn lưu điện từ), dòng điện sẽ bị trễ pha so với điện áp một góc φ. Sự lệch pha này sinh ra hai thành phần công suất:
- Công suất tác dụng (P): Đơn vị W hoặc kW, trực tiếp sinh công để chạy máy, phát nhiệt, chiếu sáng.
- Công suất phản kháng (Q): Đơn vị VAR hoặc kVAR, dùng để thiết lập từ trường trong các cuộn dây dẫn.

Để hình dung một cách trực quan, hãy liên tưởng đến một ly bia. Phần nước bia màu vàng bên dưới đại diện cho công suất tác dụng P – phần giá trị thực tế mang lại sự sảng khoái cho người uống. Phần bọt bia phía trên đại diện cho công suất phản kháng Q. Bạn không thể có một ly bia rót chuẩn nếu hoàn toàn không có bọt, nhưng nếu lượng bọt quá nhiều, thể tích nước bia thực tế sẽ bị giảm đi. Dung tích toàn bộ ly bia (gồm cả nước và bọt) chính là công suất toàn phần S (đơn vị VA hoặc kVA), liên kết bởi công thức:
S = √(P² + Q²)
Công suất phản kháng không mất đi một cách hao phí như điện năng chuyển hóa thành nhiệt. Nó liên tục nạp vào cuộn cảm trong nửa chu kỳ đầu của dòng điện xoay chiều và được trả lại nguồn điện trong nửa chu kỳ sau. Tuy nhiên, sự dao động này lại chiếm dụng dung lượng truyền tải của hệ thống dây dẫn và thiết bị nguồn.

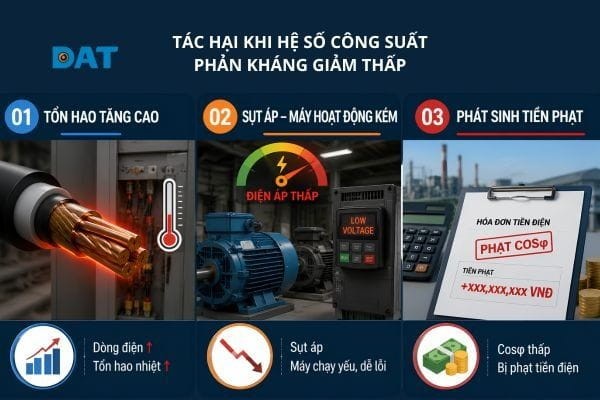

Tác Hại Khi Hệ Số Công Suất Phản Kháng Giảm Thấp
Khi hệ số công suất cosφ (tỷ lệ giữa công suất tác dụng P và công suất toàn phần S) giảm xuống dưới mức tiêu chuẩn, dòng điện tổng chạy qua hệ thống dây dẫn sẽ tăng lên đáng kể dù nhu cầu công suất thực tế P của nhà máy không thay đổi.
Công thức mối quan hệ dòng điện và hệ số công suất:
I = P / (√3 × U × cosφ)
Từ biểu thức trên, nếu cosφ giảm từ 0.9 xuống 0.6, dòng điện I chạy trên đường dây sẽ tăng lên gấp 1.5 lần. Dòng điện tăng quá mức thiết kế sẽ kéo theo hàng loạt hệ quả kỹ thuật nghiêm trọng và ảnh hưởng trực tiếp đến tài chính doanh nghiệp.

Gây Tổn Hao Công Suất Đường Truyền
Theo định luật Joule-Lenz, lượng nhiệt năng hao phí trên đường dây dẫn tỉ lệ thuận với bình phương cường độ dòng điện chạy qua nó:
ΔP = I² × R
Trong đó R là điện trở của hệ thống cáp truyền tải từ trạm biến áp đến thiết bị đầu cuối. Khi dòng điện tổng I tăng do lượng công suất phản kháng Q quá lớn, tổn thất nhiệt năng trên dây dẫn sẽ tăng theo hàm mũ hai.
Hệ quả trực tiếp là đường cáp điện bị đốt nóng liên tục. Hiện tượng này làm đẩy nhanh quá trình lão hóa của lớp cách điện polymer bao quanh lõi cáp, dẫn đến nguy cơ rò rỉ điện, chập cháy pha và làm giảm tuổi thọ vận hành an toàn của toàn bộ hệ thống cáp động lực.
Làm Sụt Áp Thiết Bị Đầu Cuối
Độ sụt áp trên đường dây truyền tải từ trạm biến áp đến phụ tải được tính toán xấp xỉ bằng công thức:
ΔU ≈ (P × R + Q × X) / U
Trong đó X là cảm kháng của đường dây dẫn. Khi lượng công suất phản kháng Q chạy qua đường dây tăng cao, giá trị của biểu thức (Q × X) tăng mạnh, làm cho độ sụt áp ΔU tại các tủ phân phối đầu cuối tăng lên rõ rệt.
Điện áp cấp cho thiết bị bị kéo sụt sâu dưới mức định mức sẽ gây ra các hiện tượng:
- Động cơ điện không đủ mô-men xoắn để khởi động hoặc chạy bị ghì, sinh nhiệt lớn.
- Các thiết bị điều khiển nhạy cảm như PLC, biến tần dễ gặp lỗi bảo vệ thấp áp (undervoltage).
- Thiết bị đóng ngắt (CB) thường xuyên bị nhảy (trip) do dòng điện làm việc vượt ngưỡng cài đặt bảo vệ quá dòng.
Phát Sinh Tiền Phạt Từ EVN
Nhằm đảm bảo an toàn vận hành hệ thống điện quốc gia và tối ưu hóa hiệu suất năng lượng, Bộ Công Thương đã ban hành Thông tư số 15/2014/TT-BCT quy định về việc mua, bán công suất phản kháng.
Theo đó:
- Tất cả khách hàng sử dụng điện năng có công suất đăng ký cực đại tại hợp đồng hoặc công suất sử dụng thực tế từ 40 kW trở lên bắt buộc phải duy trì hệ số công suất cosφ trung bình tháng không dưới 0.9.
- Nếu cosφ trung bình trong một chu kỳ ghi chỉ số dưới 0.9, doanh nghiệp phải trả thêm tiền mua công suất phản kháng.
- Mức chi phí này được tính bằng cách lấy tổng tiền điện tác dụng (kWh) chưa thuế trong kỳ nhân với hệ số bù đắp K (%), tăng dần khi cosφ giảm sâu, ví dụ:
- cosφ = 0.89 → K = 1.12%
- cosφ = 0.80 → K = 12.50%
- cosφ dưới 0.50 → K vượt quá 100%
Đối với các nhà máy sản xuất quy mô lớn có hệ thống phụ tải cảm lớn như động cơ công suất lớn hay máy nén khí, nếu không lắp đặt hệ thống tủ tụ bù tự động đạt chuẩn, chi phí phát sinh này có thể lên tới hàng chục, thậm chí hàng trăm triệu đồng mỗi tháng.
Tham khảo: https://thuvienphapluat.vn/van-ban/Thuong-mai/Thong-tu-15-2014-TT-BCT-mua-ban-cong-suat-phan-khang-Bo-Cong-Thuong-231986.aspx

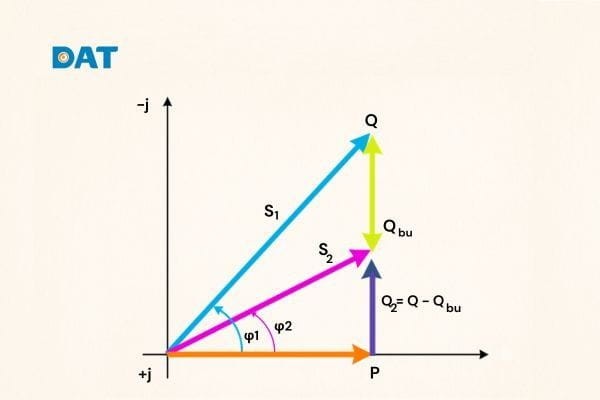

Cách Tính Công Suất Phản Kháng Cần Bù Cho Hệ Thống
Để nâng hệ số công suất từ giá trị thực tế cosφ₁ lên giá trị mục tiêu cosφ₂ (thường chọn từ 0.95 đến 0.98), chúng ta cần tính toán chính xác dung lượng công suất phản kháng cần bù (Qb) bằng công thức sau:
Qb = P × (tanφ₁ – tanφ₂)
Trong đó:
- Qb: Dung lượng công suất phản kháng cần bù (kVAR).
- P: Công suất tác dụng lớn nhất của hệ thống cần bù (kW).
- tanφ₁: Hệ số tính từ cosφ thực tế trước khi bù (tanφ₁ = √(1 – cos²φ₁) / cosφ₁).
- tanφ₂: Hệ số tính từ cosφ đích sau khi bù (tanφ₂ = √(1 – cos²φ₂) / cosφ₂).
Để đơn giản hóa quá trình tính toán thực tế, kỹ sư vận hành có thể sử dụng bảng tra nhanh hệ số chuyển đổi (tanφ₁ – tanφ₂) dưới đây:
| cosφ ban đầu | tanφ ban đầu (tanφ₁) | Hệ số bù sang cosφ₂ = 0.90 (tanφ₂ = 0.484) | Hệ số bù sang cosφ₂ = 0.95 (tanφ₂ = 0.329) | Hệ số bù sang cosφ₂ = 0.98 (tanφ₂ = 0.203) |
| 0.60 | 1.333 | 0.849 | 1.004 | 1.130 |
| 0.65 | 1.169 | 0.685 | 0.840 | 0.966 |
| 0.70 | 1.020 | 0.536 | 0.691 | 0.817 |
| 0.75 | 0.882 | 0.398 | 0.553 | 0.679 |
| 0.80 | 0.750 | 0.266 | 0.421 | 0.547 |
| 0.85 | 0.620 | 0.136 | 0.291 | 0.417 |
Ví dụ thực tế áp dụng:
Một nhà máy dệt may có công suất phụ tải hoạt động trung bình ổn định là P = 400 kW. Đo đạc thực tế tại tủ tổng cho thấy hệ số công suất hiện tại là cosφ₁ = 0.70. Doanh nghiệp muốn lắp tủ tụ bù để nâng hệ số công suất lên cosφ₂ = 0.95 nhằm giảm nguy cơ phát sinh khoản chi phí do hệ số công suất thấp.
- Bước 1: Xác định hệ số từ bảng tra nhanh. Với cosφ₁ = 0.70, ta có tanφ₁ = 1.020. Với mục tiêu nâng lên cosφ₂ = 0.95, ta có tanφ₂ = 0.329.
- Bước 2: Tính toán dung lượng bù cần thiết: Qb = 400 × (1.020 – 0.329) = 400 × 0.691 = 276.4 kVAR
- Bước 3: Lựa chọn cấu hình tủ bù thực tế. Trên thị trường không có cấp tụ bù chính xác 276.4 kVAR. Ta sẽ chọn dung lượng tủ bù thực tế lớn hơn một chút để dự phòng, cụ thể là tủ bù có dung lượng 280 kVAR hoặc 300 kVAR, chia thành các cấp bù nhỏ (ví dụ 6 cấp × 50 kVAR hoặc 8 cấp × 37.5 kVAR) phối hợp điều khiển tự động.
Các Giải Pháp Nâng Cao Hệ Số Công Suất Phản Kháng
Việc nâng cao hệ số công suất cosφ có thể thực hiện thông qua hai nhóm giải pháp: giải pháp tự nhiên (giảm thiểu hoạt động không tải của động cơ, phân bổ lại phụ tải phù hợp công suất máy biến áp) và giải pháp kỹ thuật chủ động (bù cưỡng bức bằng các thiết bị lưu trữ/phát năng lượng phản kháng tại chỗ).

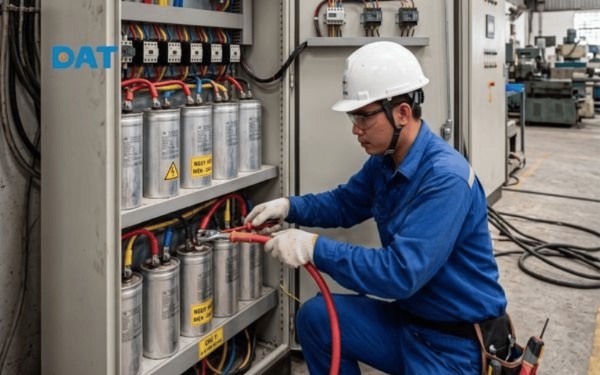

Lắp Đặt Hệ Thống Tụ Bù Điện
Tụ bù điện là phương pháp bù công suất phản kháng truyền thống và phổ biến nhất hiện nay nhờ chi phí đầu tư ban đầu thấp và nguyên lý hoạt động đơn giản.

- Nguyên lý hoạt động: Tụ điện có tính dung kháng, sinh ra dòng điện đi trước pha so với điện áp góc 90 độ. Dòng điện này có chiều ngược hoàn toàn với dòng điện cảm kháng (trễ pha 90 độ) của cuộn cảm trong động cơ. Khi đấu nối song song tụ điện vào hệ thống, dòng điện dung kháng từ tụ bù sẽ trực tiếp triệt tiêu dòng điện cảm kháng của tải, làm giảm lượng công suất phản kháng mà nguồn lưới điện phải cấp.
- Phân loại cấu hình:
- Bù nền (Fixed Compensation): Đóng trực tiếp một lượng tụ cố định vào hệ thống, phù hợp cho việc bù không tải của máy biến áp lớn hoặc các động cơ chạy liên tục ổn định.
- Bù ứng động (Automatic Compensation): Sử dụng bộ điều khiển tự động đo đạc cosφ thực tế và đóng/ngắt các cấp tụ thông qua contactor hoặc van bán dẫn thyristor để duy trì hệ số công suất ổn định theo sát sự thay đổi của tải.
- Lưu ý kỹ thuật quan trọng: Trong các nhà máy có nhiều thiết bị phát sinh sóng hài (như biến tần, lò luyện kim, bộ khởi động mềm), việc lắp đặt tụ điện thông thường dễ dẫn đến hiện tượng cộng hưởng song song giữa dung kháng tụ và cảm kháng hệ thống. Hiện tượng này làm phóng đại dòng điện sóng hài lên gấp nhiều lần, gây nổ tụ, cháy cáp. Để khắc phục, bắt buộc phải lắp nối tiếp cuộn kháng lọc sóng hài (thường dùng cuộn kháng 6% hoặc 7%) trước mỗi cấp tụ bù.

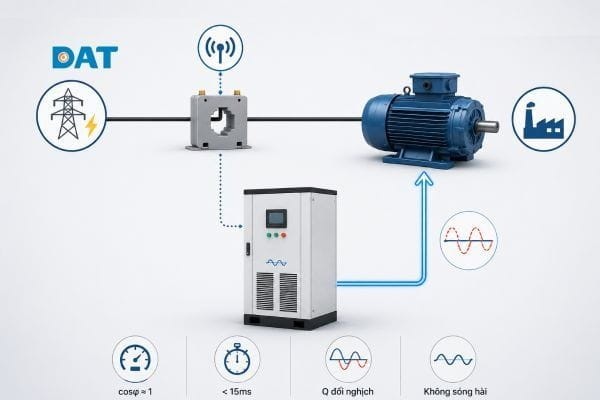

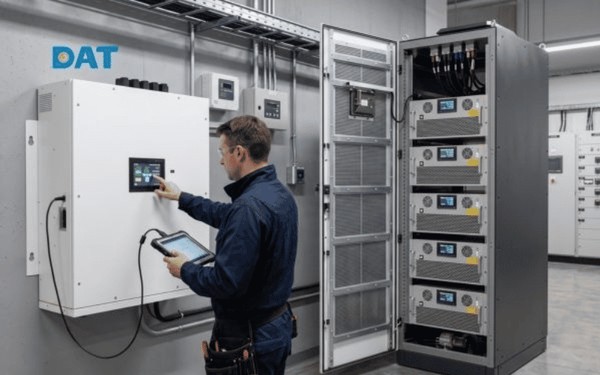

Sử Dụng Bộ Bù Vô Cấp SVG (Static Var Generator)
SVG là giải pháp bù công suất phản kháng công nghệ cao sử dụng linh kiện bán dẫn công suất IGBT, thay thế hoàn toàn cho các cấp tụ điện vật lý truyền thống.

- Nguyên lý hoạt động: SVG hoạt động như một nguồn dòng điện tự điều khiển. Thiết bị liên tục giám sát dạng sóng dòng điện của tải thông qua biến dòng (CT), tính toán lượng công suất phản kháng thiếu hụt rồi điều khiển các cổng đóng ngắt của IGBT để phát ra dòng điện có biên độ tương đương nhưng ngược pha hoàn toàn nhằm triệt tiêu công suất phản kháng tức thời.
- Các ưu điểm vượt trội so với tụ bù:
- Bù vô cấp và chính xác: SVG không chia cấp như tụ bù mà điều chỉnh liên tục từ 0 – 100% dung lượng định mức, đạt chính xác trị số cosφ = 0.99.
- Phản hồi siêu nhanh: Thời gian đáp ứng của SVG dưới 15 mili giây (ms), cực kỳ phù hợp cho các phụ tải biến động liên tục và nhanh như máy hàn điểm, cẩu trục, thang máy.
- Bù hai chiều: Có thể bù cả công suất phản kháng cảm kháng (cần tụ) lẫn dung kháng (cần cuộn cảm), ngăn ngừa hiện tượng bù quá mức dẫn đến phát ngược Q lên lưới điện.
- Không lo sóng hài: SVG hoạt động như một nguồn dòng chủ động nên không xảy ra hiện tượng cộng hưởng sóng hài gây phá hủy thiết bị.

Cấu Hình Chức Năng Phát Q Của Inverter
Đây là giải pháp hiện đại dành riêng cho các nhà máy, tòa nhà đã lắp đặt hệ thống điện mặt trời hòa lưới mái nhà mà không cần phải đầu tư thêm thiết bị bù phụ trợ bên ngoài.
Các dòng Smart Inverter hòa lưới thế hệ mới hiện nay đều sở hữu dung lượng dự phòng để hoạt động trên cả 4 góc phần tư của đồ thị công suất. Điều này cho phép inverter phát đồng thời cả công suất tác dụng P (từ các tấm pin năng lượng mặt trời) lẫn công suất phản kháng Q (bằng cách chủ động điều khiển lệch pha dòng điện đầu ra AC).
Kỹ sư vận hành có thể truy cập vào phần mềm cấu hình lưới của Inverter để kích hoạt các chế độ tự động bù:
- Chế độ cosφ(P): Inverter tự động điều chỉnh lượng công suất phản kháng phát ra dựa trên lượng công suất tác dụng đang sản sinh.
- Chế độ Q(U): Inverter giám sát điện áp tại điểm đấu nối chung (PCC). Nếu điện áp lưới bị sụt do tải cảm lớn, inverter tự động phát thêm công suất phản kháng Q để nâng điện áp lưới lên, giúp ổn định hệ thống mà không tốn chi phí mua tụ bù.
Câu Hỏi Thường Gặp Về Công Suất Phản Kháng
Hệ Số cosφ Bằng Bao Nhiêu Thì Không Bị Phạt Tiền Điện?
Hệ số công suất cosφ trung bình tháng từ 0.90 trở lên sẽ không bị EVN phạt tiền mua điện năng phản kháng. Nếu hệ số cosφ thực tế thấp dưới mức 0.90, doanh nghiệp sẽ phải trả thêm một khoản chi phí mua công suất phản kháng tính bằng tỷ lệ phần trăm trên hóa đơn tiền điện tác dụng tiêu thụ trong tháng đó. Tỷ lệ phần trăm này tăng rất nhanh nếu cosφ tụt sâu dưới ngưỡng 0.80.
Thiết Bị Điện Gia Đình Có Cần Bù Công Suất Phản Kháng Không?
Các hộ gia đình không cần thiết phải bù công suất phản kháng. Lý do là các công tơ điện sinh hoạt gia đình (loại 1 pha thông thường) chỉ đo lượng công suất tác dụng P tiêu thụ thực tế để tính tiền điện (kWh). EVN không lắp đặt công tơ đo công suất phản kháng Q cho các hộ tiêu thụ điện sinh hoạt tư nhân. Do đó, các thiết bị được quảng cáo là “thiết bị tiết kiệm điện” thực chất chỉ là các tụ điện bù dung lượng nhỏ, hoàn toàn không có tác dụng làm giảm tiền điện trên hóa đơn của hộ gia đình.
Tại Sao Hệ Thống Điện Mặt Trời Hòa Lưới Làm Giảm Hệ Số cosφ?
Hiện tượng sụt giảm hệ số công suất tại điểm đo đếm của EVN sau khi lắp điện mặt trời là vấn đề rất phổ biến ở các nhà máy. Nguyên nhân kỹ thuật cụ thể như sau:
- Trước khi lắp điện mặt trời, nhà máy tiêu thụ công suất tác dụng Pload = 100 kW và công suất phản kháng Qload = 50 kVAR từ lưới điện. Hệ số công suất tại công tơ mua điện là:
- cosφ = 100 / √(100² + 50²) ≈ 0.89
- Khi lắp hệ thống điện mặt trời, nguồn pin mặt trời phát ra công suất tác dụng Psolar = 70 kW cấp trực tiếp cho tải. Lưới điện lúc này chỉ cần cấp phần công suất tác dụng thiếu hụt là:
- Pgrid = 100 – 70 = 30 kW
- Tuy nhiên, hệ thống inverter thông thường chỉ phát công suất tác dụng P mà không phát công suất phản kháng. Do đó, lưới điện vẫn phải gánh toàn bộ lượng công suất phản kháng Qgrid = Qload = 50 kVAR.
- Hệ số công suất mới tại điểm đo đếm của EVN lúc này tụt xuống:
- cosφnew = 30 / √(30² + 50²) ≈ 0.51
Mức cosφ = 0.51 này sẽ ngay lập tức khiến doanh nghiệp bị áp mức phạt tiền điện rất nặng, mặc dù sản lượng điện năng tiêu thụ tổng thể từ lưới đã giảm đi rõ rệt.
Nên Chọn Tụ Bù Khô Hay Tụ Bù Dầu Cho Nhà Máy?
Việc lựa chọn tụ bù khô hay tụ bù dầu phụ thuộc vào công suất hệ thống, điều kiện môi trường lắp đặt và ngân sách của doanh nghiệp.
| Đặc tính so sánh | Tụ bù khô | Tụ bù dầu |
| Cấu tạo vật lý | Sử dụng màng kim loại tích hợp chất điện môi khô, vỏ bọc kim loại hoặc nhựa. | Bản cực nhôm đặt trong môi trường chất lỏng tản nhiệt (dầu cách điện). |
| Giá thành đầu tư | Thấp, tiết kiệm chi phí đầu tư ban đầu. | Cao hơn tụ bù khô khoảng 15% – 20%. |
| Khả năng tản nhiệt | Trung bình, nhạy cảm với nhiệt độ môi trường cao. | Rất tốt nhờ môi trường dầu tuần hoàn tự nhiên. |
| Độ bền vận hành | Dễ bị phồng tụ, giảm dung lượng nhanh nếu nhiệt độ tủ điện vượt quá 50°C. | Bền bỉ, chịu tải nặng liên tục tốt, tuổi thọ vận hành dài hơn. |
| Ứng dụng tối ưu | Thích hợp cho hệ thống công suất nhỏ, tủ điện đặt trong phòng điều hòa lạnh sạch sẽ. | Thích hợp cho nhà máy cơ khí nặng, môi trường nhiều bụi bẩn, nhiệt độ cao. |
Tổng Kết
Công suất phản kháng tuy không trực tiếp chuyển hóa thành cơ năng hay quang năng có ích, nhưng lại đóng vai trò quyết định trong việc tạo từ trường để vận hành hệ thống máy móc cảm kháng công nghiệp. Việc kiểm soát tốt hệ số công suất cosφ trên mức 0.90 không chỉ giúp doanh nghiệp tuân thủ đúng quy định pháp luật mà còn trực tiếp nâng cao tính an toàn, giảm tổn hao nhiệt và kéo dài tuổi thọ cho toàn bộ hệ thống cáp truyền tải điện đầu cuối.
Để tối ưu hệ số công suất (cosφ) và nâng cao chất lượng điện năng, doanh nghiệp cần lựa chọn giải pháp bù phù hợp. Liên hệ DAT Group để được tư vấn giải pháp phù hợp với nhu cầu của doanh nghiệp.
