Công tơ điện là gì? Cấu tạo và nguyên lý hoạt động của công tơ điện

Tóm tắt nhanh

• Định nghĩa: Công tơ điện (điện năng kế) là thiết bị đo lường lượng điện năng tiêu thụ của một phụ tải điện (hộ gia đình, nhà máy).
• Đơn vị đo: Đơn vị chuẩn là kWh (Kilowatt-giờ), tương đương với 1 “số điện” tại Việt Nam.
• Phân loại chủ yếu: Gồm công tơ cơ, công tơ điện tử, công tơ 1 pha, công tơ 3 pha và đặc biệt là công tơ 2 chiều cho điện mặt trời.
• Cấu tạo cơ bản: Bao gồm cuộn dây điện áp, cuộn dây dòng điện, đĩa nhôm (đối với loại cơ) hoặc mạch tích hợp xử lý tín hiệu (đối với loại điện tử).
• Nguyên lý: Chuyển hóa dòng điện và điện áp chạy qua thành chuyển động cơ học hoặc tín hiệu số để hiển thị chỉ số tiêu thụ.
• Vai trò: Là căn cứ pháp lý duy nhất để tính hóa đơn tiền điện giữa bên bán (EVN) và bên mua điện.

Sau khi đã nắm được tổng quan về vai trò và định nghĩa cơ bản của thiết bị này, chúng ta cần đi sâu vào chi tiết kỹ thuật để hiểu rõ tại sao công tơ điện lại có thể đo lường chính xác năng lượng. Từ những điểm chính trên, DAT Group sẽ cung cấp cho bạn cái nhìn toàn diện về cấu tạo, nguyên lý và các thông số kỹ thuật quan trọng của công tơ điện ngay dưới đây.

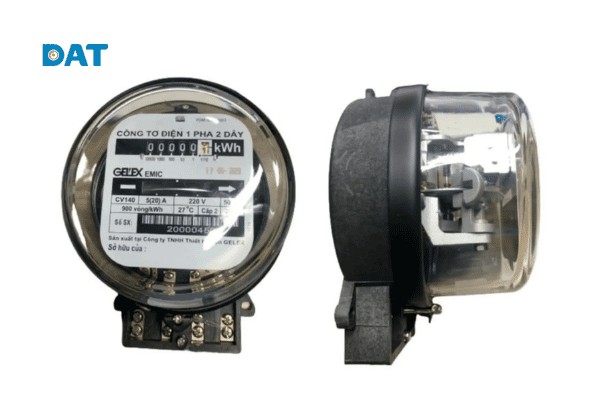

Công tơ điện là gì?

Công tơ điện (Electricity Meter) là thiết bị đo lường tổng lượng điện năng thực tế đã được sử dụng trong một khoảng thời gian nhất định. Thiết bị này được lắp đặt tại điểm giao nhận điện giữa đơn vị cung cấp (thường là EVN tại Việt Nam) và khách hàng sử dụng điện.

Đơn vị đo lường phổ biến nhất của công tơ điện là kWh (Kilowatt-giờ).

• 1 kWh tương đương với việc một thiết bị công suất 1.000W hoạt động liên tục trong 1 giờ.
• Trên hóa đơn tiền điện, 1 kWh được gọi là 1 số điện.

Vai trò của công tơ điện:

1. Đo lường: Ghi lại chính xác lượng điện năng tiêu thụ.
2. Kinh tế: Là cơ sở để tính toán số tiền điện phải trả hàng tháng.
3. Quản lý: Giúp người dùng theo dõi thói quen sử dụng điện để có kế hoạch tiết kiệm năng lượng.
4. Kỹ thuật: Trong các hệ thống lớn, công tơ giúp giám sát chất lượng điện năng như điện áp, dòng điện, hệ số công suất (Cosφ).

Cấu tạo và nguyên lý hoạt động của công tơ điện

Cấu tạo và cách thức hoạt động có sự khác biệt rõ rệt giữa dòng công tơ cơ truyền thống và công tơ điện tử hiện đại.

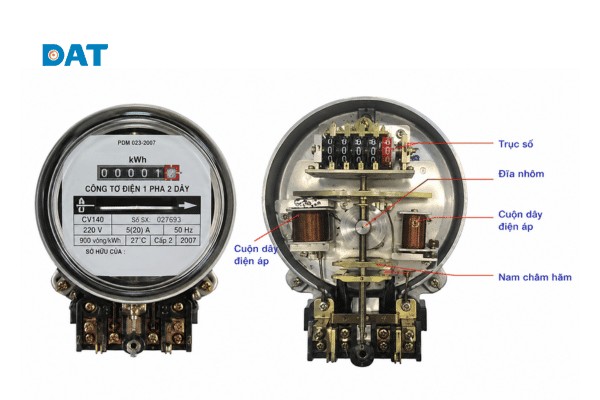

1. Cấu tạo của công tơ điện cơ

Một chiếc công tơ điện cơ truyền thống bao gồm các thành phần chính sau:

• Cuộn dây điện áp: Được đấu nối song song với phụ tải, có số lượng vòng dây lớn, tiết diện dây nhỏ.
• Cuộn dây dòng điện: Được đấu nối nối tiếp với phụ tải, số vòng dây ít nhưng tiết diện dây lớn để chịu được dòng điện tải.
• Đĩa nhôm: Được gắn trên trục và đặt trong từ trường của hai cuộn dây trên.
• Nam châm vĩnh cửu: Đóng vai trò tạo ra moment hãm khi đĩa nhôm quay.
• Hộp số cơ khí: Hiển thị chỉ số kWh thông qua hệ thống bánh răng kết nối với trục đĩa nhôm.

2. Nguyên lý hoạt động của công tơ điện cơ

Khi có dòng điện chạy qua các cuộn dây, hiện tượng cảm ứng điện từ xảy ra:

1. Cuộn dây điện áp tạo ra từ thông tỷ lệ thuận với điện áp lưới.
2. Cuộn dây dòng điện tạo ra từ thông tỷ lệ thuận với dòng điện của phụ tải.
3. Sự tương tác giữa hai luồng từ thông này tạo ra một dòng điện xoáy trên đĩa nhôm và mô-men quay làm đĩa nhôm chuyển động.
4. Tốc độ quay của đĩa nhôm tỷ lệ thuận với công suất tiêu thụ (P = U.I.cosφ).
5. Trục đĩa nhôm truyền động cho bộ chỉ số cơ khí để cộng dồn lượng điện năng tiêu thụ.

Tốc độ quay của đĩa nhôm tỷ lệ thuận với công suất tiêu thụ thực tế. Để đo lường chính xác lượng điện này, các cuộn dây bên trong phải chịu tải dựa trên các mức VDC và VAC ổn định, đảm bảo sai số nằm trong mức cho phép

3. Cấu tạo và nguyên lý của công tơ điện tử

Công tơ điện tử không có các bộ phận chuyển động cơ học. Cấu tạo gồm:

• Mạch giảm áp: Hạ điện áp lưới xuống mức phù hợp cho mạch điện tử.
• Bộ cảm biến dòng điện (Shunt hoặc CT): Đo dòng điện đi qua tải.
• Chip xử lý đo lường (Metering IC): Tính toán các thông số P, U, I từ dữ liệu nhận được.
• Màn hình LCD: Hiển thị chỉ số điện năng và các thông số khác dưới dạng số.
• Bộ nhớ EEPROM: Lưu trữ dữ liệu ngay cả khi mất điện.

Nguyên lý: Thiết bị thực hiện lấy mẫu (sampling) liên tục giá trị điện áp và dòng điện, sau đó nhân chúng lại để có công suất tức thời và tích phân theo thời gian để ra điện năng tiêu thụ. Kết quả được số hóa và hiển thị trực tiếp lên màn hình.

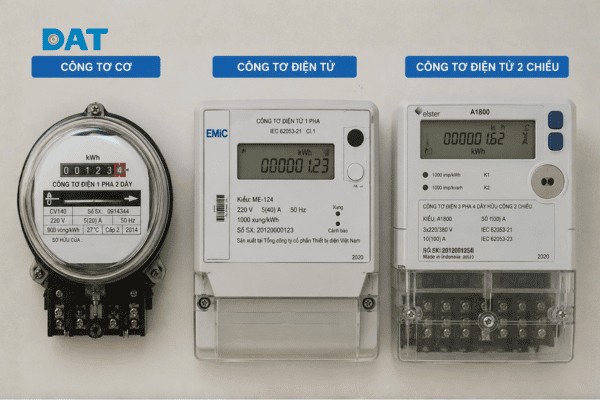

Phân loại các loại công tơ điện hiện nay

Tùy vào nhu cầu sử dụng và đặc thù lưới điện, công tơ được chia thành nhiều loại khác nhau.

Công tơ điện cơ bách

Đây là loại công tơ đời cũ, sử dụng đĩa nhôm quay.

• Ưu điểm: Độ bền cao, hoạt động ổn định trong thời gian dài, giá thành rẻ.
• Nhược điểm: Sai số lớn hơn công tơ điện tử, dễ bị can thiệp làm sai lệch chỉ số, không đo được nhiều thông số.

Công tơ điện tử hiện đại

Đang dần thay thế hoàn toàn công tơ cơ tại Việt Nam.

• Ưu điểm: Độ chính xác cực cao (Cấp 0.5 hoặc 1.0), kích thước nhỏ gọn, có khả năng đọc chỉ số từ xa qua sóng vô tuyến (RF) hoặc PLC.
• Tính năng thêm: Cảnh báo dòng rò, đo ngược chiều, đo hệ số công suất.

Công tơ điện tử có khả năng cảnh báo dòng rò và đo ngược chiều cực kỳ nhạy. Để tăng cường bảo vệ hệ thống điện sau công tơ, người dùng thường kết hợp lắp đặt thêm thiết bị RCBO nhằm chống giật và ngăn ngừa các sự cố cháy nổ do rò rỉ điện gây ra.

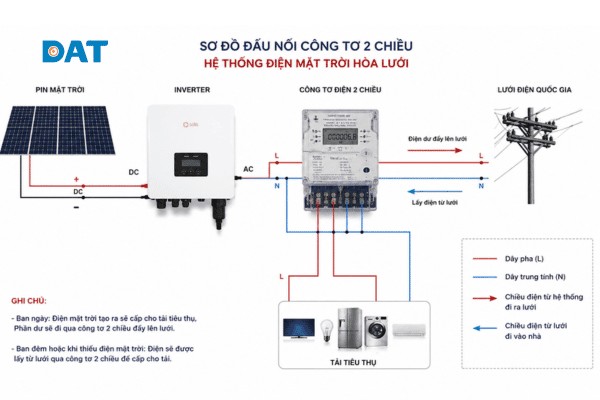

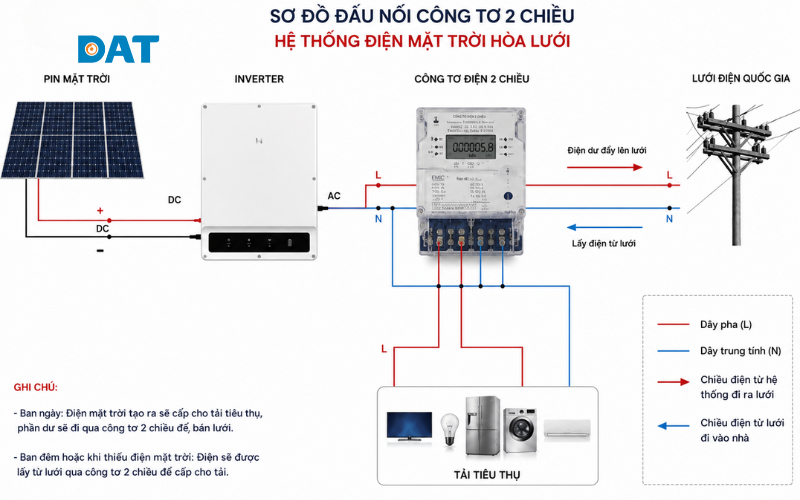

Công tơ điện 2 chiều

Đây là loại thiết bị bắt buộc đối với các hộ gia đình hoặc doanh nghiệp lắp đặt điện mặt trời hòa lưới.

• Cơ chế: Có hai bộ chỉ số riêng biệt là Chỉ số Giao (Export) – đẩy điện dư từ pin mặt trời ra lưới điện và Chỉ số Nhận (Import) – lấy điện từ lưới EVN vào sử dụng.
• Mục đích: Để thực hiện bù trừ điện năng hoặc bán điện cho nhà nước (tùy thuộc vào chính sách FIT hiện hành).

Công tơ điện 1 pha

• Đối tượng: Hộ gia đình, căn phòng trọ, cửa hàng nhỏ.
• Thông số: Thường là 220V, dòng điện phổ biến 5(20)A, 10(40)A hoặc 20(80)A.

Công tơ điện 3 pha

• Đối tượng: Nhà máy, xí nghiệp, tòa nhà thương mại hoặc hộ gia đình sử dụng các thiết bị công suất lớn (thang máy, hệ thống điều hòa trung tâm).
• Phân loại: Gồm loại 3 pha trực tiếp và 3 pha gián tiếp (phải qua biến dòng CT).

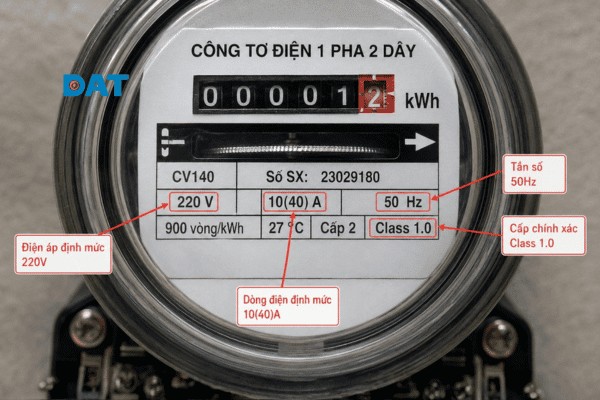

Ý nghĩa các thông số kỹ thuật trên mặt công tơ điện

Để chọn đúng loại công tơ hoặc hiểu rõ tình trạng tiêu thụ, bạn cần chú ý các thông số sau:

1. Điện áp định mức (U)

• 220V: Đối với công tơ 1 pha.
• 380V: Đối với công tơ 3 pha.
• Đây là mức điện áp hoạt động tiêu chuẩn để công tơ đảm bảo độ chính xác.

2. Dòng điện định mức và Dòng điện tối đa

Ký hiệu thường thấy: 5(20)A hoặc 10(40)A.

• Số nằm ngoài ngoặc (5A, 10A): Dòng điện cơ bản để đo độ chính xác.
• Số nằm trong ngoặc (20A, 40A): Dòng điện tối đa mà công tơ chịu đựng được mà không bị cháy hỏng. Nếu dòng điện vượt mức này, đĩa nhôm có thể quay sai hoặc cháy cuộn dây.

3. Tần số định mức (f)

Tại Việt Nam, tần số lưới điện chuẩn là 50Hz. Công tơ phải được thiết kế đúng tần số này mới đo lường chính xác.

4. Cấp chính xác (Class)

Ký hiệu: CL.1, CL.2 hoặc Class 0.5.

• Con số này thể hiện sai số cho phép của công tơ theo tỷ lệ phần trăm (%).
• Class 2.0: Sai số +/- 2% (thường gặp ở công tơ cơ).
• Class 1.0: Sai số +/- 1% (thường gặp ở công tơ điện tử).

5. Hằng số công tơ

• Công tơ cơ: Ký hiệu rev/kWh (số vòng quay của đĩa nhôm để đạt 1 kWh). Ví dụ: 900 rev/kWh nghĩa là đĩa quay 900 vòng thì được 1 số điện.
• Công tơ điện tử: Ký hiệu imp/kWh (số xung đèn LED nháy để đạt 1 kWh). Ví dụ: 1600 imp/kWh.

Cách đọc chỉ số công tơ điện chính xác nhất

Việc đọc sai chỉ số dẫn đến nhầm lẫn trong việc tính toán chi phí điện năng.

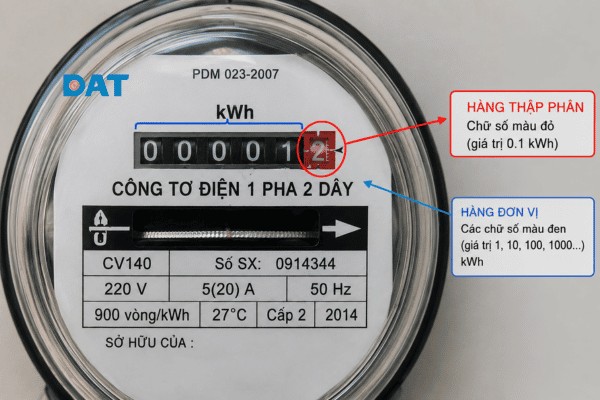

Cách đọc công tơ điện cơ (1 pha)

• Mặt số thường có 6 chữ số.
• Các chữ số màu trắng (5 số đầu): Chỉ số kWh nguyên.
• Chữ số cuối cùng bên phải (thường màu đỏ hoặc có dấu phẩy): Chỉ số hàng thập phân (1/10 kWh).
• Ví dụ: Nếu mặt số hiển thị 002568 và số 8 màu đỏ, chỉ số thực tế là 256,8 kWh. Tuy nhiên, khi ghi số điện hàng tháng, EVN thường chỉ lấy phần nguyên là 256.

Cách đọc công tơ điện tử

Công tơ điện tử thường hiển thị nhiều thông số chạy vòng lặp trên màn hình LCD. Bạn cần quan sát mã OBIS ở góc trái:

• Mã 1.8.0: Tổng lượng điện năng tiêu thụ (kWh).
• Mã 1.8.1, 1.8.2, 1.8.3: Lượng điện tiêu thụ theo các khung giờ (Bình thường, Cao điểm, Thấp điểm) – áp dụng cho hộ kinh doanh/sản xuất.
• Mã 2.8.0: Tổng lượng điện đẩy lên lưới (đối với công tơ 2 chiều).

Cách tính tiền điện: Số điện tiêu thụ = Chỉ số mới – Chỉ số cũ

FAQ về công tơ điện

Công tơ điện 2 chiều khác gì so với công tơ thông thường?

Công tơ thông thường chỉ đo dòng điện đi theo một chiều từ lưới vào nhà. Nếu bạn lắp điện mặt trời và đẩy điện ngược lại, công tơ cơ có thể quay ngược nhưng không ghi nhận đúng, hoặc công tơ điện tử 1 chiều sẽ cộng dồn cả điện đẩy ra vào điện tiêu thụ (khiến bạn mất tiền oan). Công tơ 2 chiều có khả năng tách biệt hoàn toàn hai luồng điện này vào hai bộ nhớ độc lập, cho phép đo chính xác lượng điện bạn mua và lượng điện bạn bán cho lưới.

Tại sao công tơ điện quay nhanh hơn bình thường?

Có 3 nguyên nhân phổ biến:

1. Rò rỉ điện: Đường dây sau công tơ bị chạm chập, hở điện khiến dòng điện bị thất thoát xuống đất hoặc tường.
2. Thiết bị lỗi: Tụ điện của các thiết bị như máy lạnh, máy bơm bị hỏng làm tăng dòng điện ảo (công suất phản kháng), hoặc thiết bị quá cũ tiêu tốn năng lượng hơn mức bình thường.
3. Lỗi công tơ: Cuộn dây điện áp hoặc nam châm hãm của công tơ cơ bị yếu dẫn đến đĩa quay tự do (hiện tượng chạy không tải).

Ai là đơn vị có thẩm quyền kiểm định công tơ điện?

Tại Việt Nam, các đơn vị có chức năng kiểm định bao gồm:

• Các Trung tâm Thí nghiệm điện thuộc Tổng công ty Điện lực.
• Viện Đo lường Việt Nam.
• Các trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng (Quatest 1, 2, 3). Công tơ đúng chuẩn phải có tem kiểm định và chì niêm phong của đơn vị độc lập.

Nên lắp công tơ điện tử hay công tơ cơ cho nhà cho thuê?

Đối với nhà cho thuê, DAT Group khuyên bạn nên sử dụng công tơ điện tử. Lý do:

• Độ chính xác cao, tránh tranh cãi với người thuê.
• Đo được các dòng điện nhỏ (như đèn ngủ, sạc điện thoại) mà công tơ cơ thường bỏ sót.
• Một số loại công tơ điện tử thông minh có thể ngắt điện từ xa hoặc nạp tiền trả trước.

Thời hạn định kỳ phải kiểm định công tơ điện là bao lâu?

Theo thông tư của Bộ Khoa học và Công nghệ:

• Công tơ điện xoay chiều kiểu điện tử: Chu kỳ kiểm định thường là 6 năm/lần.
• Công tơ điện xoay chiều kiểu cảm ứng (cơ): Chu kỳ kiểm định là 5 năm/lần. Khi hết thời hạn này, thiết bị cần được gỡ xuống để kiểm tra lại độ chính xác hoặc thay mới.

Tổng kết
