VDC là gì? Vai trò của điện áp một chiều trong hệ thống điện

Tóm tắt nhanh

• Định nghĩa: VDC (Voltage Direct Current) là điện áp một chiều, đặc trưng bởi dòng điện có chiều và cường độ không đổi theo thời gian.
• Ký hiệu: Trên thiết bị đo, VDC thường được ký hiệu bằng chữ V với một dấu gạch ngang và ba dấu chấm phía dưới (⎓).
• Nguồn tạo ra VDC: Pin mặt trời, ắc quy, pin lithium, máy phát điện một chiều và các bộ chỉnh lưu (rectifiers).
• Vai trò trong điện mặt trời: Là dạng điện năng đầu tiên được tạo ra từ tấm pin, là môi trường bắt buộc để lưu trữ năng lượng và là đầu vào của biến tần (Inverter).
• Phân loại: Chia thành 3 mức chính gồm điện áp cực thấp (<50V), trung bình (100V – 600V) và cao (>1000V).
• Đặc điểm kỹ thuật: VDC không có tần số (0 Hz), khó truyền tải xa so với VAC nhưng ổn định và an toàn hơn cho các linh kiện điện tử nhạy cảm.

Sau khi đã nắm được tổng quan về khái niệm và đặc tính cơ bản của điện áp một chiều, chúng ta cần đi sâu vào chi tiết kỹ thuật để hiểu rõ tại sao VDC lại đóng vai trò “xương sống” trong ngành năng lượng tái tạo. Từ những tấm pin trên mái nhà đến các hệ thống lưu trữ quy mô lớn, việc kiểm soát và tối ưu hóa VDC là yếu tố quyết định hiệu suất vận hành. Dưới đây là phân tích chi tiết của DAT Group về các khía cạnh chuyên sâu của điện áp VDC.

VDC là gì?

VDC là viết tắt của cụm từ tiếng Anh Voltage Direct Current, dịch ra tiếng Việt là điện áp một chiều. Đây là dạng điện áp có cực tính (âm và dương) cố định, tạo ra dòng điện mà các electron chỉ di chuyển theo một hướng duy nhất từ cực âm sang cực dương của nguồn điện.

Khác với dòng điện xoay chiều luôn biến thiên và chịu ảnh hưởng bởi tần số, điện áp một chiều cung cấp một dòng chảy electron thuần khiết và liên tục. Chính đặc tính không thay đổi cực tính này đã biến VDC trở thành ngôn ngữ chung của mọi mạch điều khiển thông minh, từ những con chip bán dẫn siêu nhỏ cho đến các hệ thống quản lý năng lượng (EMS) phức tạp trong các tòa nhà xanh hiện nay.

Đặc điểm kỹ thuật của VDC:

• Chiều dòng điện: Không thay đổi theo thời gian, khác hoàn toàn với điện áp xoay chiều (VAC) vốn đảo chiều liên tục theo tần số (thường là 50Hz hoặc 60Hz).
• Cường độ: Trong điều kiện lý tưởng và tải ổn định, cường độ dòng điện một chiều là một hằng số, biểu diễn trên đồ thị là một đường thẳng nằm ngang.
• Ký hiệu vật lý: Trên các sơ đồ mạch điện hoặc thiết bị đo (Multimeter), VDC được ký hiệu là V= hoặc V⎓.

Trong thực tế, hầu hết các thiết bị điện tử kỹ thuật số như điện thoại, máy tính và các hệ thống điều khiển thông minh đều hoạt động dựa trên nền tảng VDC vì tính ổn định và khả năng điều khiển chính xác trạng thái logic của nó.

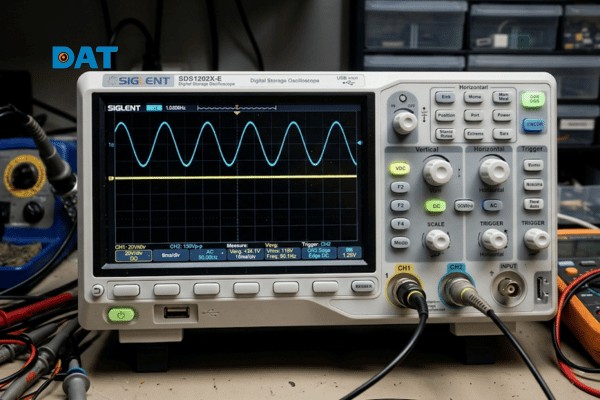

Đồ thị mô tả sự khác biệt về đặc tính dòng điện giữa VDC (đường thẳng ổn định) và VAC (đường hình sin biến thiên theo tần số).

Vai trò của điện áp VDC trong hệ thống điện mặt trời

Trong hệ sinh thái điện năng lượng mặt trời, VDC là mắt xích đầu tiên và quan trọng nhất trong chuỗi chuyển đổi năng lượng.

Tạo ra dòng điện từ tấm pin mặt trời

Tấm pin năng lượng mặt trời (Solar panels) cấu tạo từ các tế bào quang điện (Solar cells) bán dẫn. Khi hạt photon từ ánh sáng mặt trời va chạm với các nguyên tử silicon, nó giải phóng các electron tự do. Nhờ lớp tiếp giáp P-N bên trong cell pin, các electron này bị ép di chuyển theo một hướng duy nhất, tạo ra dòng điện một chiều (DC).

• Thông số quan trọng: Mỗi tấm pin đều có các thông số VDC định danh như Voc (Điện áp hở mạch) và Vmp (Điện áp tại điểm công suất tối đa).
• Ghép nối: Các tấm pin được nối nối tiếp (string) để tăng điện áp VDC tổng lên mức phù hợp với yêu cầu của Inverter.

Lưu trữ năng lượng vào hệ thống ắc quy

Điện năng chỉ có thể được lưu trữ hóa năng dưới dạng một chiều. Do đó, VDC là điều kiện bắt buộc đối với mọi hệ thống điện mặt trời có lưu trữ (Hybrid hoặc Off-grid).

• Phản ứng hóa học: Trong pin Lithium hoặc ắc quy chì-axit, quá trình nạp điện thực chất là việc đẩy các ion từ cực này sang cực kia dưới tác động của điện áp VDC.
• Tính tương thích: Điện áp định danh của hệ thống lưu trữ thường là bội số của 12V (ví dụ: 12V, 24V, 48V hoặc cao thế 300V-600V).

Đầu vào quan trọng cho biến tần Inverter

Biến tần (Inverter) không thể hoạt động nếu không có nguồn cấp VDC ổn định. Tuy nhiên, việc quản lý VDC trong hệ thống điện mặt trời đòi hỏi sự tính toán cực kỳ khắt khe về mặt biên độ an toàn. Việc để điện áp VDC dao động quá gần ngưỡng ngắt hoặc ngưỡng chịu đựng của Inverter không chỉ làm giảm hiệu suất thu hoạch năng lượng mà còn gây áp lực nhiệt lên các linh kiện điện tử, làm suy giảm tuổi thọ của toàn hệ thống theo thời gian.

• Chức năng: Inverter nhận nguồn VDC từ chuỗi pin mặt trời hoặc pin lưu trữ, sau đó thực hiện quá trình nghịch lưu để chuyển đổi thành điện áp xoay chiều VAC.
• Dải điện áp (Voltage Range): Mỗi Inverter có một dải điện áp đầu vào (MPPT range). Nếu VDC thấp hơn mức tối thiểu, Inverter sẽ không khởi động; nếu vượt quá mức tối đa, Inverter sẽ bị hư hỏng linh kiện (cháy IGBT).

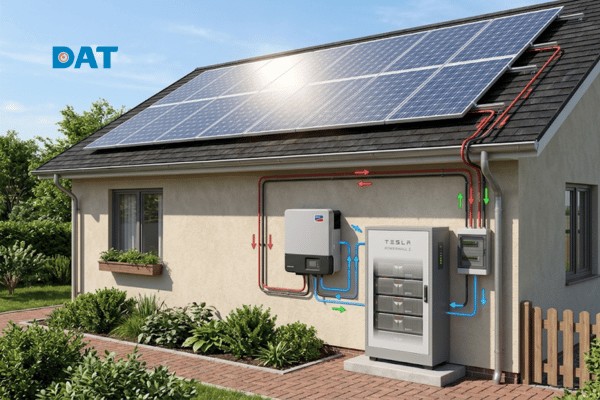

Sơ đồ dòng năng lượng trong hệ thống điện mặt trời, nơi VDC đóng vai trò là nguồn năng lượng gốc được tạo ra từ các tấm pin.

Phân loại các giá trị điện áp VDC phổ biến

Việc phân loại VDC giúp các kỹ sư lựa chọn thiết bị bảo vệ và dây dẫn phù hợp với từng nhu cầu cụ thể.

Điện áp VDC cực thấp (Extra Low Voltage – ELV)

Mức điện áp này thường dưới 50VDC.

• Ứng dụng: Cấp nguồn cho bo mạch điện tử (5V, 9V, 12V), hệ thống đèn LED quảng cáo, camera giám sát và các hệ thống điện mặt trời mini cho tàu thuyền, xe camping.
• Ưu điểm: Độ an toàn cao, gần như không gây nguy hiểm tính mạng khi tiếp xúc trực tiếp.

Điện áp VDC trung bình

Mức điện áp từ 100V đến 600V thường gặp trong các chuỗi pin mặt trời dân dụng. Để quản lý dòng điện này an toàn và hiệu quả, đặc biệt trong các tủ điện tổng công nghiệp, thiết bị MCCB là lựa chọn không thể thiếu nhằm ngăn chặn các sự cố quá tải.

• Hệ thống lưu trữ: Các dòng pin lưu trữ cao thế (High Voltage Battery) hiện nay thường hoạt động ở mức 300V – 450V để giảm tổn thất dòng điện.
• Xe điện (EV): Hầu hết các xe điện hiện nay sử dụng pin từ 400V đến 800V để tối ưu tốc độ sạc và hiệu suất động cơ.
• Solar dân dụng: Các string pin mặt trời trên mái nhà thường có điện áp VDC rơi vào khoảng 300V – 500V.

Điện áp VDC cao (High Voltage DC – HVDC)

Mức điện áp trên 1000V, thường đạt ngưỡng 1500V trong các dự án năng lượng lớn.

• Trang trại điện mặt trời (Solar Farm): Việc sử dụng hệ thống 1500VDC giúp giảm số lượng hộp kết hợp (combiner box), giảm tiết diện dây cáp và tăng hiệu suất toàn hệ thống lên 1-2%.
• Truyền tải điện xa: Công nghệ HVDC được sử dụng để truyền tải điện năng giữa các quốc gia hoặc từ các nhà máy điện ngoài khơi vào đất liền vì ít tổn hao hơn AC trên cùng một quãng đường cực dài.

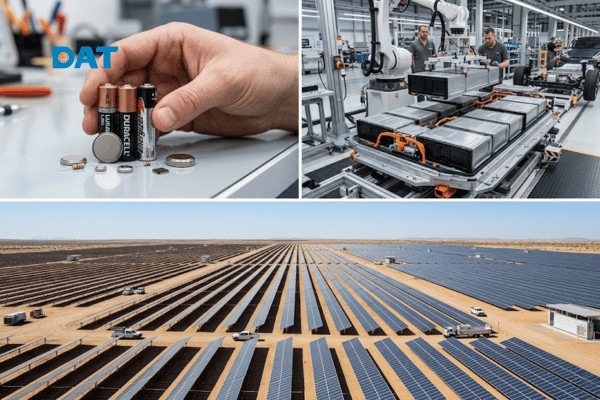

Các ứng dụng thực tế của VDC từ quy mô dân dụng (linh kiện điện tử) đến quy mô công nghiệp (xe điện và nhà máy điện).

Sự khác biệt giữa điện áp VDC và VAC

Việc hiểu rõ các phân khúc điện áp một chiều là tiền đề để chúng ta đặt VDC vào bức tranh tổng thể khi so sánh với điện áp xoay chiều VAC truyền thống. Trong lịch sử ngành điện, cuộc chiến giữa AC và DC từng là tâm điểm của những tranh luận về hiệu suất. Ngày nay, sự giao thoa giữa hai dạng điện áp này thông qua các thiết bị chuyển đổi hiện đại đã tạo ra một hệ thống năng lượng linh hoạt, nơi VDC giữ vai trò lưu trữ và xử lý tín hiệu, còn VAC đảm nhiệm vai trò truyền tải và cung cấp động lực cho các thiết bị công suất lớn.

Quá trình chuyển đổi:

• Từ VAC sang VDC: Sử dụng bộ Chỉnh lưu (Rectifier) – phổ biến trong các cục sạc điện thoại, adapter máy tính.
• Từ VDC sang VAC: Sử dụng bộ Nghịch lưu (Inverter) – phổ biến trong hệ thống điện mặt trời và bộ lưu điện UPS.

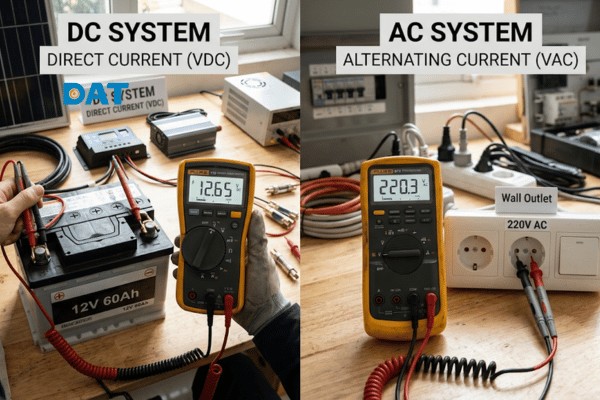

Phân biệt VDC và VAC: Điện áp một chiều ổn định từ nguồn lưu trữ (Ắc quy/Pin mặt trời) đối nghịch với điện áp xoay chiều của lưới điện sinh hoạt.

Cách đo giá trị VDC bằng đồng hồ vạn năng

Để kiểm tra tình trạng pin mặt trời hoặc ắc quy, việc đo VDC là thao tác cơ bản nhất.

1. Chuẩn bị thiết bị: Sử dụng đồng hồ vạn năng (Multimeter) dạng số hoặc kim.
2. Chọn thang đo: Xoay núm vặn sang ký hiệu V⎓ (VDC). Nếu đồng hồ không tự động chọn tầm đo, hãy chọn mức giá trị lớn hơn giá trị dự kiến (Ví dụ đo bình 12V thì chọn thang 20V hoặc 200V).
3. Cắm que đo:
   • Que đen: Cắm vào cổng chung COM.
   • Que đỏ: Cắm vào cổng đo áp/trở VΩ.
4. Tiến hành đo: Đặt que đỏ vào cực dương (+) và que đen vào cực âm (-) của nguồn điện.
5. Đọc kết quả:
   • Nếu màn hình hiện số dương: Bạn đã đặt đúng cực.
   • Nếu màn hình hiện số âm (ví dụ -12.4V): Bạn đã đảo ngược que đo, nhưng giá trị điện áp vẫn chính xác.
   • Nếu màn hình hiện “OL” (Overload): Điện áp thực tế vượt quá thang đo đã chọn, cần tăng thang đo lên cao hơn.

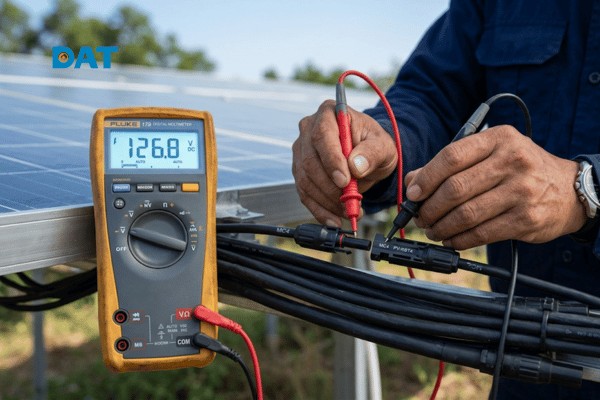

Kết nối que đo và chọn thang đo VDC trên đồng hồ vạn năng để kiểm tra thông số điện áp.

FAQ về điện áp VDC

Tại sao điện mặt trời lại dùng VDC thay vì VAC?

Bản chất vật lý của hiệu ứng quang điện là sự di chuyển một chiều của electron khi có ánh sáng kích thích. Các tấm pin không thể tạo ra dòng điện đảo chiều theo chu kỳ hình sin tự nhiên. Do đó, VDC là dạng năng lượng gốc của điện mặt trời. Ngoài ra, việc dùng VDC giúp tích hợp trực tiếp với hệ thống lưu trữ mà không cần thêm bước chuyển đổi trung gian gây tổn hao.

Điện áp VDC có gây giật nguy hiểm không?

Có. Mặc dù VDC ở mức thấp (dưới 24V) được coi là an toàn, nhưng khi điện áp vượt quá 60VDC trong môi trường ẩm ướt hoặc trên 120VDC trong điều kiện khô ráo, nó hoàn toàn có khả năng gây giật chết người. Đặc biệt, hồ quang điện DC (DC Arc) rất khó dập tắt và dễ gây hỏa hoạn hơn hồ quang AC.

Làm sao để chuyển đổi VDC sang VAC?

Sử dụng thiết bị Inverter (biến tần). Thiết bị này sử dụng các linh kiện bán dẫn công suất (như IGBT hoặc MOSFET) để đóng cắt dòng điện một chiều ở tần số cao, sau đó kết hợp với bộ lọc để tạo ra sóng hình sin chuẩn tương đương điện lưới.

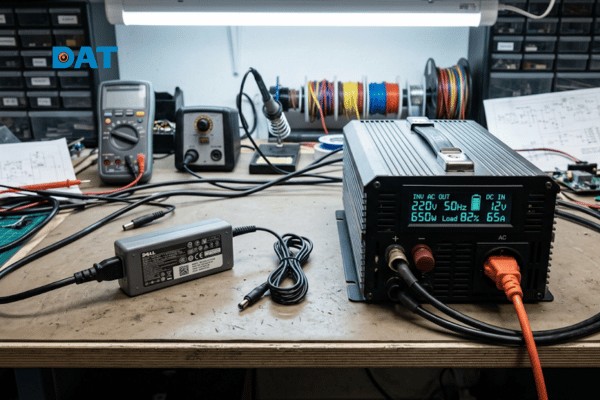

Các thiết bị chuyển đổi điện năng phổ biến giúp linh hoạt thay đổi giữa VDC và VAC tùy theo mục đích sử dụng.

Sụt áp trên đường dây VDC xử lý như thế nào?

Dòng điện một chiều thường bị sụt áp (Voltage drop) mạnh hơn khi truyền tải xa ở điện áp thấp. Để xử lý, DAT Group khuyến nghị:

• Tăng tiết diện dây dẫn (cáp DC chuyên dụng).
• Tăng điện áp hệ thống (ghép nối tiếp nhiều tấm pin để nâng VDC).
• Rút ngắn khoảng cách giữa giàn pin và biến tần.

Tại sao ký hiệu VDC trên thiết bị có dấu gạch ngang và ba dấu chấm?

Dấu gạch ngang biểu thị cho dòng điện không đổi (liên tục). Ba dấu chấm phía dưới tượng trưng cho các giá trị điện áp có thể không phẳng tuyệt đối (gợn sóng) sau khi chỉnh lưu nhưng vẫn giữ nguyên bản chất một chiều.

Tổng kết:

Hiểu rõ về điện áp VDC là chìa khóa để vận hành hệ thống điện mặt trời an toàn và bền bỉ. Việc kiểm soát tốt thông số VDC từ giàn pin không chỉ bảo vệ thiết bị mà còn tối ưu hóa khả năng sinh lời cho dự án.
