IP69 là gì? Tiêu chuẩn chống nước áp lực cao cho thiết bị điện

Tóm tắt nhanh

• IP69 là cấp độ bảo vệ cao nhất trong hệ thống mã IP (Ingress Protection) theo tiêu chuẩn quốc tế IEC 60529.
• Chữ số 6: Khả năng chống bụi xâm nhập hoàn toàn (Dust-tight), bảo vệ tuyệt đối linh kiện bên trong khỏi vật rắn.
• Chữ số 9: Khả năng chống lại tia nước áp suất cực cao (80–100 bar) và nhiệt độ lớn (lên đến 80°C).
• Khác biệt cốt lõi: IP69 tập trung vào khả năng chịu lực xối mạnh (dynamic pressure), trong khi IP68 tập trung vào khả năng ngâm sâu (static pressure).
• Ứng dụng quan trọng: Sử dụng cho các thiết bị công nghiệp, biến tần Inverter năng lượng mặt trời và các thiết bị đòi hỏi vệ sinh bằng vòi xịt áp lực cao.
• Lưu ý kỹ thuật: Một thiết bị đạt chuẩn IP69 không mặc nhiên đạt chuẩn IP68 trừ khi được nhà sản xuất công bố cả hai chỉ số.

Sau khi nắm được các đặc tính cơ bản về cấp độ bảo vệ này, việc hiểu rõ cấu trúc kỹ thuật và quy trình kiểm tra sẽ giúp bạn lựa chọn thiết bị phù hợp cho các dự án đòi hỏi độ bền cao. Để hiểu rõ hơn về lý do tại sao IP69 được coi là “lá chắn” tối thượng cho thiết bị điện hiện nay, DAT Group sẽ phân tích chi tiết các khía cạnh chuyên sâu ngay sau đây.

IP69 là gì?

IP69 là chỉ số bảo vệ vỏ bọc (Enclosure) được xác định bởi tiêu chuẩn quốc tế IEC 60529. Đây là cấp độ bảo vệ cao nhất được thiết lập để đánh giá khả năng chống lại sự xâm nhập của vật rắn và chất lỏng đối với các thiết bị điện và cơ khí.

Trong khi các tiêu chuẩn thấp hơn như IP65 hay IP66 chỉ dừng lại ở việc chống bụi và tia nước áp suất thấp, IP69 đại diện cho khả năng bảo vệ thiết bị trong những môi trường khắc nghiệt nhất. Cụ thể, thiết bị đạt chuẩn IP69 có thể hoạt động ổn định ngay cả khi bị xịt trực tiếp bởi vòi phun nước công nghiệp ở cự ly gần với áp lực và nhiệt độ cực lớn.

Khái niệm IP69 thường bị nhầm lẫn với các tiêu chuẩn chống nước thông thường. Tuy nhiên, trong môi trường công nghiệp và năng lượng, IP69 là bảo chứng cho độ bền trước các tác động cơ học (áp lực nước) và tác động nhiệt (nước nóng), ngăn chặn hiện tượng ngưng tụ hơi nước và hỏng hóc linh kiện điện tử bên trong.

Trong ngành năng lượng mặt trời, chỉ số này là bảo chứng cho độ bền, giúp thiết bị tận dụng tối đa quang năng ngay cả trong điều kiện môi trường đầy bụi bẩn hoặc độ ẩm cực cao.

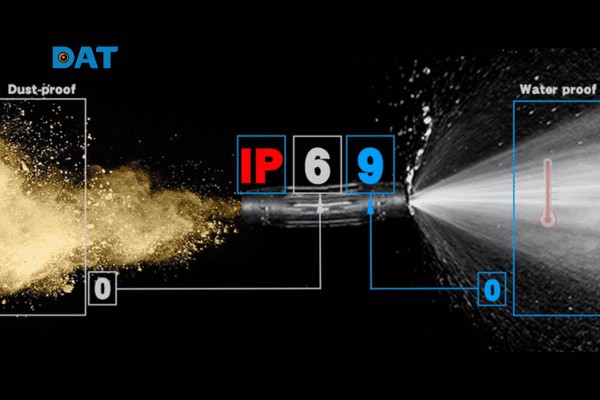

Ý nghĩa của các ký số trong tiêu chuẩn IP69

Cấu trúc của mã IP (Ingress Protection) bao gồm hai chữ số đi kèm sau tiền tố “IP”. Mỗi chữ số đại diện cho một khả năng bảo vệ riêng biệt đối với các tác nhân bên ngoài.

Chữ số 6 biểu thị mức chống bụi tuyệt đối

Chữ số “6” trong IP69 là mức cao nhất trong thang đo khả năng chống vật rắn (Solid particle protection).

• Định nghĩa: Trạng thái “Dust-tight” – Kín bụi hoàn toàn.
• Cơ chế bảo vệ: Vỏ thiết bị và các gioăng cao su được thiết kế kín khít đến mức ngay cả những hạt bụi có kích thước siêu nhỏ cũng không thể xâm nhập.
• Quy trình kiểm tra: Thiết bị được đặt trong một buồng thử nghiệm chứa đầy bột talc (với kích thước hạt tiêu chuẩn). Trong suốt 8 giờ liên tục, áp suất âm được tạo ra bên trong thiết bị để cố gắng “hút” bụi vào qua các khe hở. Nếu sau 8 giờ không có bất kỳ hạt bụi nào lọt vào bên trong vỏ bọc, thiết bị mới được công nhận đạt mức 6.

Chữ số 9 biểu thị áp lực nước cực cao

Chữ số “9” đại diện cho mức độ bảo vệ cao nhất chống lại chất lỏng (Liquid ingress protection). Đây là điểm khác biệt lớn nhất giữa IP69 và các tiêu chuẩn phổ biến khác.

• Áp lực (Mechanical force): Thiết bị phải chịu được tia nước phun trực tiếp với áp suất từ 80 đến 100 bar (tương đương 8.000 – 10.000 kPa).
• Nhiệt độ (Thermal stress): Nước phun có nhiệt độ lên tới 80°C. Sức nóng này làm giãn nở các vật liệu vỏ và gioăng, thử thách khả năng duy trì độ kín của thiết bị trong tình trạng sốc nhiệt.
• Mục tiêu: Đảm bảo thiết bị không bị hư hại khi vệ sinh định kỳ bằng hơi nước áp suất cao (Steam cleaning) trong các nhà máy thực phẩm, trạm biến áp hoặc hệ thống điện mặt trời quy mô lớn.

Để hệ thống vận hành an toàn dưới các tác động này, việc thiết kế tiếp địa đúng kỹ thuật là bắt buộc nhằm triệt tiêu các rủi ro về rò rỉ điện khi thiết bị tiếp xúc với nước nóng và áp suất cao.

Sự khác biệt giữa tiêu chuẩn IP69 và IP68

Nhiều người dùng lầm tưởng rằng IP69 cao hơn IP68 nên sẽ bao gồm luôn tính năng của IP68. Thực tế kỹ thuật không hoàn toàn như vậy. Đây là hai kịch bản thử nghiệm khác nhau về bản chất vật lý của nước.

IP68 dành cho điều kiện ngâm nước sâu

Tiêu chuẩn IP68 tập trung vào khả năng chống thấm khi thiết bị ở dưới nước trong một khoảng thời gian dài (thường là 30 phút trở lên ở độ sâu từ 1.5m đến 3m). Ở điều kiện này, áp suất nước tác động lên vỏ bọc là áp suất tĩnh, ổn định và dàn đều. Các thiết bị đạt IP68 thường được tối ưu cho các trạm bơm, thiết bị đo lưu lượng dưới đáy bể hoặc các thiết bị vận hành dưới lòng đất có nguy cơ ngập lụt.

IP69 chịu được vòi xịt nhiệt độ 80 độ C

Ngược lại, IP69 xử lý bài toán về “áp lực động”. Khi vòi xịt bắn vào vỏ thiết bị, lực tác động không dàn đều mà tập trung mạnh tại một điểm. Nước nóng 80°C khiến không khí bên trong vỏ thiết bị giãn nở, tạo ra áp suất đẩy ngược từ bên trong ra. Nếu hệ thống gioăng không chịu được sự kết hợp giữa nhiệt và lực xé này, nước sẽ bị đẩy vào qua các khe hở li ti. IP69 đặc biệt quan trọng cho các thiết bị cần vệ sinh thường xuyên bằng hơi nước để diệt khuẩn hoặc tẩy rửa dầu mỡ công nghiệp.

Cơ chế bảo vệ gioăng cao su khác nhau

• Đối với IP68: Gioăng cao su cần độ đàn hồi tốt và khả năng chịu nén (Compression) để ngăn nước rò rỉ dưới áp suất đều.
• Đối với IP69: Vật liệu gioăng phải là loại chịu nhiệt cao cấp (như Silicone hoặc EPDM đặc biệt) để không bị biến dạng ở 80°C. Đồng thời, cấu trúc rãnh lắp gioăng phải được thiết kế để chống lại “lực xé” của tia nước áp lực cao (High-velocity water jets), không cho phép tia nước len lỏi vào dưới mép gioăng.

Ứng dụng của chuẩn IP69 trong ngành điện và năng lượng

Trong ngành điện và năng lượng tái tạo, tiêu chuẩn IP69 không chỉ là một chỉ số kỹ thuật mà là yếu tố quyết định đến tuổi thọ và hiệu suất của toàn hệ thống.

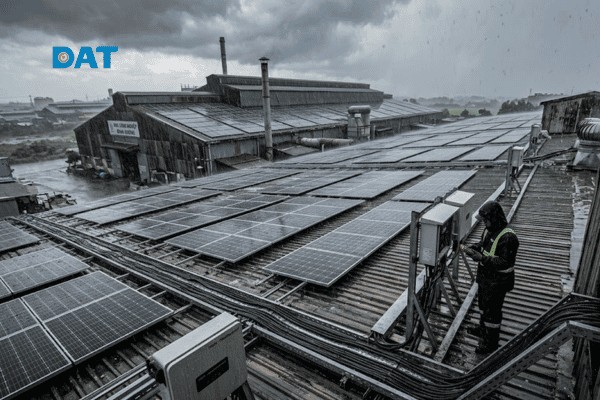

Bảo vệ biến tần Inverter ngoài trời

Biến tần (Inverter) là trái tim của hệ thống điện mặt trời. Khi lắp đặt ngoài trời, Inverter đối mặt với:

• Sự thay đổi nhiệt độ đột ngột: Ánh nắng ban ngày làm nóng vỏ máy, mưa rào bất chợt gây sốc nhiệt.
• Vệ sinh tấm pin: Khi vệ sinh tấm pin mặt trời bằng vòi áp lực, nước dễ dàng bắn trực tiếp vào Inverter. Chuẩn IP69 giúp ngăn chặn triệt để hiện tượng hơi nước xâm nhập, từ đó loại bỏ lỗi cách điện (Isolation Fault) – một trong những nguyên nhân hàng đầu khiến Inverter ngừng hoạt động và gây nguy hiểm cho người vận hành.

Thiết bị đo đạc trong trạm biến áp

Cảm biến nhiệt độ, đồng hồ đo áp suất và các bộ truyền tín hiệu trong trạm biến áp thường phải hoạt động trong môi trường đầy bụi bẩn công nghiệp. Các đợt bảo trì định kỳ bằng tia nước áp lực cao để làm sạch sứ cách điện và vỏ thiết bị yêu cầu các bộ đo đạc này phải đạt chuẩn IP69 để không bị hỏng hóc trong quá trình vệ sinh.

Hệ thống điện mặt trời gần biển

Tại các khu vực ven biển, bụi muối là tác nhân ăn mòn cực mạnh.

• Rửa trôi tinh thể muối: Tia nước áp lực cao là cách duy nhất để tẩy sạch các lớp muối bám sâu trong các khe tản nhiệt của thiết bị điện.
• Kháng muối (Salt mist resistance): Thiết bị đạt IP69 thường đi kèm với lớp vỏ được xử lý chống ăn mòn hóa học. Việc sử dụng vòi xịt áp suất cao để bảo trì định kỳ giúp kéo dài tuổi thọ thiết bị lên gấp 1.5 – 2 lần so với các thiết bị chỉ đạt chuẩn IP65 thông thường. Tia nước áp lực cao có thể rửa trôi tinh thể muối bám sâu trong khe tản nhiệt mà không làm hỏng bo mạch. Đây là một trong những biện pháp tiết kiệm điện và bảo trì hệ thống hiệu quả nhất, giúp thiết bị luôn hoạt động ở trạng thái mát mẻ và ổn định.

Quy trình kiểm tra thực tế để đạt chứng nhận IP69

Để đạt được chứng nhận IP69, thiết bị phải vượt qua những bài thử nghiệm khắc nghiệt trong phòng Lab với các thông số định lượng rõ ràng:

Áp lực nước từ 80 đến 100 bar

Để hình dung, vòi rửa xe thông thường có áp suất khoảng 30-50 bar. Bài test IP69 sử dụng áp lực gấp đôi, đủ mạnh để làm móp các tấm kim loại mỏng hoặc phá hủy các bề mặt nhựa không đạt chất lượng. Tia nước ở mức 100 bar có sức công phá cực lớn lên các điểm ghép nối và nắp đậy khoang đấu nối điện.

Lưu lượng nước 14 đến 16 lít mỗi phút

Khối lượng nước này được xả trực tiếp vào thiết bị, kiểm tra xem hệ thống thoát nước trên vỏ máy có kịp xử lý hay không. Nếu nước tích tụ quá nhanh tại các khe hở, áp suất động sẽ dễ dàng đẩy nước vào bên trong.

Khoảng cách xịt nước từ 10 đến 15 cm

Đây là khoảng cách cực gần. Ở cự ly này, động năng của tia nước gần như không bị suy giảm bởi lực cản không khí. Bài test này nhằm mục đích phát hiện các lỗi nhỏ nhất trong thiết kế khuôn vỏ và lắp ráp gioăng.

Góc xịt nước thay đổi liên tục

Thiết bị được đặt trên một bàn xoay (Turntable) với tốc độ 5 vòng/phút. Vòi phun sẽ xịt nước ở các góc:

• 0 độ: Xịt trực tiếp từ trên xuống.
• 30 độ: Xịt chéo từ phía trên.
• 60 độ: Xịt ngang hông.
• 90 độ: Xịt trực diện vào các khe hở dưới đáy. Thời gian thử nghiệm tại mỗi góc là 30 giây. Tổng cộng quy trình xịt nước kéo dài ít nhất 2 phút cho toàn bộ bề mặt thiết bị, đảm bảo không có bất kỳ “điểm mù” kỹ thuật nào có thể bị nước xâm nhập.

Câu hỏi thường gặp về chuẩn IP69

Thiết bị IP69 có thể ngâm nước không?

Không hẳn. Như đã phân tích, IP69 bảo vệ chống lại tia nước áp suất cao (áp suất động), trong khi việc ngâm nước liên quan đến áp suất tĩnh. Nếu một thiết bị chỉ được dán nhãn IP69 mà không có IP68, nó vẫn có thể bị rò rỉ nước khi ngâm sâu trong thời gian dài do cơ chế nén của nước khác hoàn toàn với lực va đập của tia nước. DAT Group khuyên bạn nên tìm kiếm các thiết bị có xếp hạng kép (ví dụ: IP68/IP69) để đạt được sự bảo vệ toàn diện nhất.

Sự khác biệt giữa IP69 và IP69K là gì?

• IP69K: Là tiêu chuẩn ban đầu của Đức (DIN 40050-9), được thiết kế dành cho các loại xe vận tải nặng (xe chở rác, xe trộn bê tông) cần rửa bằng vòi xịt công nghiệp.
• IP69: Là tiêu chuẩn quốc tế (IEC 60529). Về cơ bản, các yêu cầu kỹ thuật của hai tiêu chuẩn này tương đương nhau. Hiện nay, IP69 của IEC đã dần thay thế IP69K để trở thành quy chuẩn chung trên toàn thế giới cho cả thiết bị điện và xe cơ giới.

Tại sao Inverter Solar cần đạt chuẩn IP69?

Việc đạt chuẩn IP69 giúp giảm chỉ số LCOE (Chi phí năng lượng quy dẫn) bằng cách:

1. Giảm chi phí bảo trì: Không cần che chắn phức tạp khi rửa pin.
2. Tăng tuổi thọ: Ngăn chặn tuyệt đối sự ăn mòn linh kiện do hơi ẩm tích tụ.
3. Hạn chế lỗi cách điện: Giúp hệ thống hoạt động liên tục, không bị ngắt quãng trong mùa mưa hoặc tại vùng có độ ẩm cao.

Điện thoại đạt chuẩn IP69 có phổ biến không?

Chuẩn IP69 ít phổ biến trên các dòng điện thoại thông minh Flagship (thường chỉ dừng ở IP68) do yêu cầu về độ mỏng và thiết kế thẩm mỹ. Tiêu chuẩn này thường chỉ xuất hiện trên các dòng Rugged Phone (điện thoại siêu bền) dành cho kỹ sư công trường, vận động viên mạo hiểm hoặc quân đội, nơi thiết bị có lớp vỏ dày và các cổng kết nối được bọc kín bởi nắp cao su gia cố.

Làm thế nào để nhận biết thiết bị đạt chuẩn IP69?

Bạn không nên chỉ tin vào quảng cáo trên vỏ hộp. Hãy kiểm tra các yếu tố sau:

• Datasheet: Tài liệu kỹ thuật chi tiết từ nhà sản xuất phải ghi rõ chuẩn IEC 60529.
• Chứng chỉ CO/CQ: Giấy chứng nhận xuất xứ và chất lượng.
• Dấu hiệu kiểm định: Các tổ chức uy tín như TUV Rheinland, UL, hoặc Intertek thường cấp tem chứng nhận sau khi thử nghiệm thiết bị thành công trong phòng Lab.

Tổng kết:

Tiêu chuẩn IP69 là cấp độ bảo vệ tối thượng, giúp thiết bị điện chống lại những tác động khắc nghiệt nhất từ môi trường công nghiệp. Lựa chọn thiết bị đạt chuẩn IP69 không chỉ là bảo vệ linh kiện, mà còn là bảo vệ hiệu suất sinh lời của toàn bộ dự án năng lượng.
