Pin thể rắn là gì? Ưu điểm của pin thể rắn trong lưu trữ năng lượng

• Công nghệ cốt lõi: Pin thể rắn (Solid-state battery) thay thế hoàn toàn chất điện phân dạng lỏng bằng chất điện phân rắn (oxide, sulfide, polymer), loại bỏ nguy cơ rò rỉ hóa chất và cháy nổ.
• Mật độ năng lượng vượt trội: Đạt mức trên 500 Wh/kg nhờ sử dụng cực anode kim loại lithium (Lithium-metal anode), gấp đôi so với các loại pin lithium-ion truyền thống.
• Tuổi thọ vận hành tối ưu: Khả năng chịu đựng hơn 10.000 chu kỳ sạc xả, giảm tốc độ suy hao dung lượng và kéo dài thời gian hoạt động của hệ thống lưu trữ trên 15 năm.
• Ứng dụng lưu trữ năng lượng (ESS): Tiết kiệm 50% diện tích lắp đặt, loại bỏ hệ thống làm mát bằng chất lỏng phức tạp, giúp tối ưu chi phí vận hành (OPEX) cho các dự án điện mặt trời.
• Rào cản thương mại hóa: Chi phí sản xuất vật liệu cao, kỹ thuật chế tạo màng ngăn quy mô công nghiệp phức tạp và trở kháng giao diện tiếp xúc rắn – rắn cần được tối ưu hóa.

Để hiểu rõ hơn về cách công nghệ này định hình lại tương lai của ngành lưu trữ năng lượng, DAT Group sẽ phân tích chi tiết từ nguyên lý hoạt động, cấu trúc cell pin cho đến những so sánh thực tế với công nghệ lưu trữ hiện hành.

Pin thể rắn là gì?

Pin thể rắn là công nghệ pin thế hệ mới sử dụng chất điện phân ở trạng thái rắn (Solid Electrolyte) để dẫn truyền ion giữa các cực điện, thay vì dùng dung dịch điện phân dạng lỏng như trên pin Lithium-ion truyền thống.

Chất điện phân rắn này thường được chế tạo từ các nhóm vật liệu chính bao gồm: oxide (oxit), sulfide (sunfua), hoặc polymer thể rắn. Sự thay đổi cấu trúc này cho phép pin tích hợp trực tiếp điện cực anode bằng kim loại lithium (Lithium-metal anode) có mật độ năng lượng cực cao.

Trong thiết kế cell pin truyền thống, màng ngăn (separator) và chất điện phân lỏng chiếm một thể tích và trọng lượng đáng kể để ngăn ngừa đoản mạch. Với pin thể rắn, lớp chất điện phân rắn đảm nhận đồng thời cả hai vai trò: vừa là môi trường dẫn truyền ion, vừa là màng ngăn cách vật lý giữa cực âm (anode) và cực dương (cathode). Nhờ đó, kích thước tổng thể của một cell pin giảm đi rõ rệt, cho phép xếp chồng các lá pin sát nhau hơn mà không lo ngại hiện tượng chập mạch hay rò rỉ hóa chất.

Nguyên lý hoạt động của pin thể rắn

Nguyên lý hoạt động của pin thể rắn dựa trên sự di chuyển của các ion Lithium (Li+) qua lại giữa cực âm và cực dương thông qua môi trường chất điện phân rắn. Quá trình này diễn ra liên tục theo hai chiều ngược nhau trong suốt các chu kỳ sạc xả pin.

[Quá trình Sạc] -> Dòng điện ngoài ép ion di chuyển ngược lại

(Cathode) === Ion Li+ qua mạng tinh thể rắn ===> (Lithium-metal Anode)

[Quá trình Xả] -> Ion di chuyển tự nhiên tạo dòng điện cho tải

(Cathode) <=== Ion Li+ qua mạng tinh thể rắn === (Lithium-metal Anode)

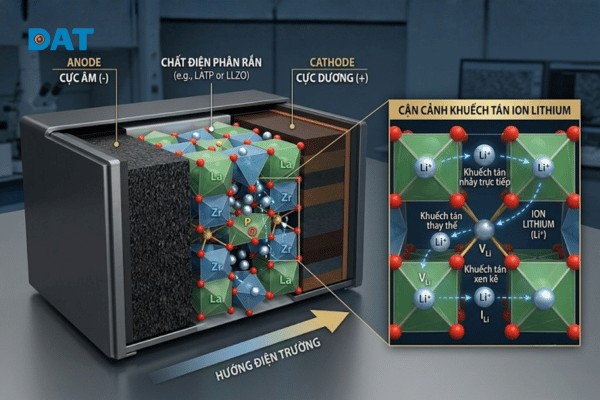

Dòng ion di chuyển qua điện phân rắn

Sự truyền dẫn ion trong pin thể rắn diễn ra thông qua cơ chế khuếch tán pha rắn (solid-phase diffusion). Thay vì di chuyển tự do trong dung môi lỏng, các ion Li+ phải len lỏi qua các khoảng trống và khuyết tật trong mạng tinh thể của chất điện phân rắn dưới tác dụng của điện trường.

Để quá trình này diễn ra trơn tru, màng dẫn ion (SEI – Solid Electrolyte Interphase) đóng vai trò quyết định. Lớp màng này hình thành tại bề mặt tiếp xúc giữa điện cực và chất điện phân rắn. Việc kiểm soát và duy trì độ ổn định của giao diện cực điện giúp giảm điện trở tiếp xúc, ngăn ngừa các phản ứng phụ hóa học làm suy hao cấu trúc điện cực sau nhiều chu kỳ hoạt động.

Quá trình phóng điện cung cấp năng lượng

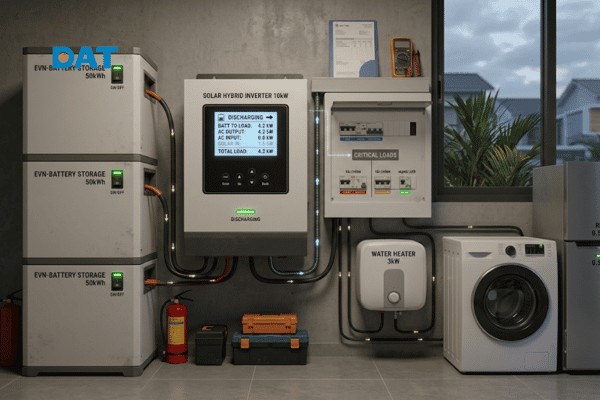

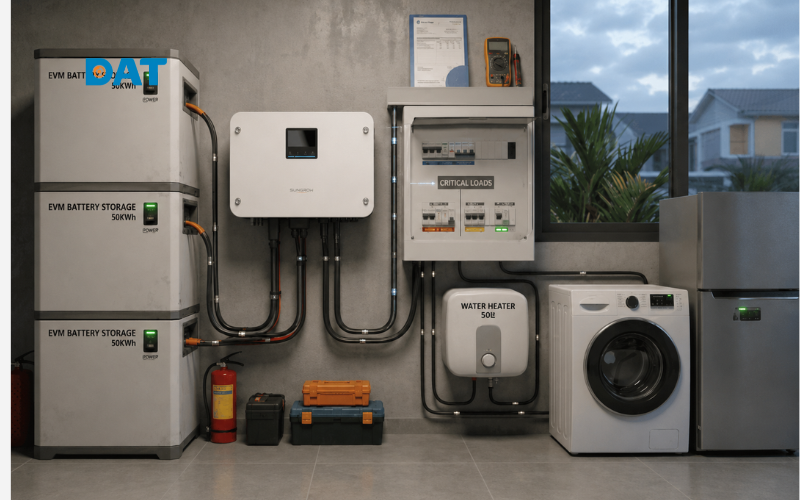

Khi hệ thống lưu trữ kết nối với phụ tải điện tiêu thụ (ví dụ: biến tần Solar Hybrid cấp điện cho thiết bị trong nhà):

1. Tại cực âm (anode) làm bằng kim loại lithium xảy ra phản ứng oxy hóa, giải phóng các electron tự do và sinh ra ion Li+.
2. Các electron chạy qua mạch ngoài để cung cấp điện năng cho tải.
3. Đồng thời, các ion Li+ di chuyển xuyên qua mạng tinh thể của chất điện phân rắn để đi sang cực dương (cathode).
4. Tại cực dương, các ion Li+ kết hợp với electron từ mạch ngoài đi về, hoàn thành một chu trình phóng điện.

Quá trình sạc tích lũy điện năng

Trong quá trình sạc (nguồn điện từ tấm pin mặt trời hoặc lưới điện cấp vào):

1. Một dòng điện ngược chiều được áp vào pin, ép các electron di chuyển từ cực dương quay trở lại cực âm.
2. Các ion Li+ tại cực dương bị đẩy ra, khuếch tán ngược qua màng điện phân rắn để trở về cực âm.
3. Khi tiếp cận bề mặt cực âm, các ion này nhận electron và tái cấu trúc thành lớp kim loại lithium phẳng mịn.

Một lỗi kỹ thuật rất phổ biến ở pin lỏng là sự hình thành các nhánh cây lithium (dendrites) – những sợi lithium sắc nhọn mọc ra từ cực âm trong quá trình sạc nhanh ở nhiệt độ thấp. Các nhánh này có thể đâm thủng màng ngăn thông thường gây ngắn mạch và cháy nổ. Chất điện phân rắn với độ bền cơ học cao đóng vai trò như một bức tường vững chắc ngăn chặn hoàn toàn sự phát triển xuyên thấu của các nhánh dendrites này.

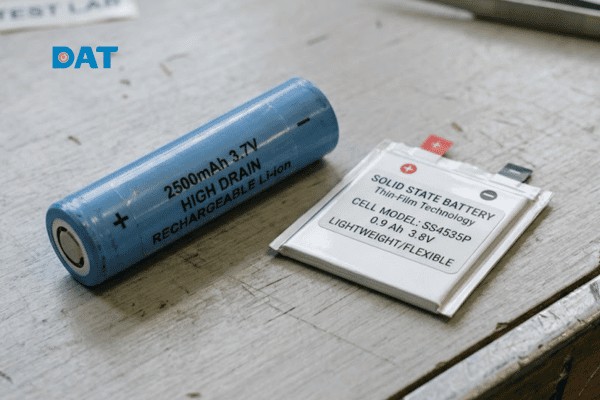

Khác biệt giữa pin thể rắn và pin Lithium-ion

Sự khác biệt lớn nhất giữa hai công nghệ pin này nằm ở tính chất vật lý của chất điện phân, ảnh hưởng trực tiếp đến hiệu suất vận hành, độ an toàn và độ bền vật lý của hệ thống.

Trạng thái vật lý của chất điện phân

Pin Lithium-ion thông thường sử dụng dung dịch điện phân gốc carbonate hữu cơ cực kỳ nhạy cảm với nhiệt độ và dễ bắt cháy. Nếu vỏ pin bị nứt hoặc thủng, hóa chất lỏng sẽ rò rỉ ra ngoài, gặp oxy sẽ bốc cháy ngay lập tức.

Ngược lại, pin thể rắn sử dụng vật liệu gốm (ceramic), polymer khô hoặc sulfide dạng rắn. Các chất này hoàn toàn không bay hơi, không rò rỉ hóa chất và có khả năng tự phục hồi cấu trúc nhẹ khi chịu tác động của áp lực cơ học ngoài môi trường.

Mật độ năng lượng trên mỗi cell

Pin thể rắn dễ dàng vượt ngưỡng mật độ năng lượng 500 Wh/kg, gấp đôi mức giới hạn của pin Lithium-ion hiện tại. Có được điều này là nhờ:

• Loại bỏ màng ngăn truyền thống: Chất điện phân rắn mỏng hơn nhiều so với màng ngăn tẩm hóa chất lỏng.
• Sử dụng cực âm Lithium-metal: Cực âm này mỏng hơn và nhẹ hơn nhiều so với cực âm graphite thông thường.
• Khả năng xếp chồng trực tiếp (Stacking): Các cell pin thể rắn có thể được kết nối nối tiếp hoặc song song ngay bên trong một vỏ bọc duy nhất mà không cần các kết nối dây dẫn phụ phức tạp giữa các cell, giúp giảm đáng kể thể tích hao phí.

Độ an toàn và khả năng chống cháy

Hiện tượng quá nhiệt phi mã (thermal runaway) là nỗi lo lớn nhất đối với các trạm lưu trữ năng lượng quy mô lớn sử dụng pin lỏng. Khi một cell pin bị ngắn mạch, nhiệt độ tăng cao làm dung dịch điện phân sôi lên, tạo áp suất lớn gây cháy lan sang các cell lân cận.

Pin thể rắn loại bỏ hoàn toàn dung môi dễ cháy này. Ngay cả khi bị va đập mạnh, bị đâm thủng bằng vật nhọn hay vận hành trong môi trường nhiệt độ cao, cấu trúc chất điện phân rắn vẫn bền vững, không sinh khí gas tự do và ngăn chặn tuyệt đối hiện tượng cháy nổ lan truyền.

Ưu điểm của pin thể rắn trong lưu trữ năng lượng

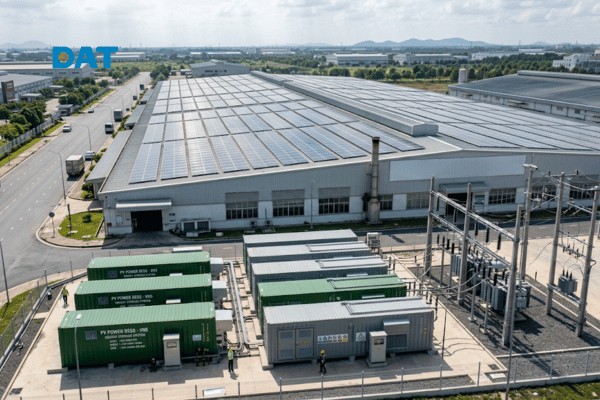

Đối với hệ thống lưu trữ năng lượng BESS (Battery Energy Storage System) kết hợp điện mặt trời, pin thể rắn mang lại những bước đột phá lớn về hiệu suất vận hành kinh tế và tính an toàn hệ thống.

Độ an toàn chống cháy nổ tuyệt đối

Trong các container chứa hệ thống lưu trữ năng lượng công nghiệp, hệ thống làm mát bằng chất lỏng chiếm rất nhiều không gian và tiêu thụ một lượng điện năng đáng kể.

Việc chuyển sang pin thể rắn giúp giải phóng các kỹ sư thiết kế khỏi nỗi lo hỏa hoạn. Không cần các hệ thống điều hòa hay đường ống làm mát phức tạp, chi phí vận hành (OPEX) của toàn trạm lưu trữ giảm mạnh, đồng thời loại bỏ nguy cơ gián đoạn hoạt động do sự cố rò rỉ chất làm mát.

Tuổi thọ chu kỳ sạc xả vượt trội

Theo các thử nghiệm từ phòng thí nghiệm của các hãng sản xuất năng lượng lớn, pin thể rắn dự kiến đạt tuổi thọ trên 10.000 chu kỳ sạc xả trước khi dung lượng giảm xuống dưới 80%. Con số này cao gấp đôi so với dòng pin LFP hiện tại và gấp 4-5 lần dòng pin NMC.

Độ bền hóa học này có được nhờ chất điện phân rắn không bị phân hủy hay biến chất theo thời gian như dung dịch lỏng. Đối với chủ đầu tư dự án điện mặt trời, tuổi thọ dài hơn đồng nghĩa với việc không cần thay thế tháp pin trong suốt vòng đời 15 – 20 năm của hệ thống, giúp tối ưu hóa tối đa chi phí năng lượng quy dẫn (LCOE).

Thiết kế module lưu trữ nhỏ gọn hơn

Với những hộ gia đình hoặc tòa nhà văn phòng tại đô thị, diện tích dành cho phòng kỹ thuật luôn bị giới hạn. Nhờ mật độ năng lượng cao và khả năng xếp chồng cell tối ưu, hệ thống lưu trữ pin thể rắn có thể giảm tới 50% thể tích và trọng lượng so với tủ pin Lithium-ion có cùng dung lượng. Người dùng có thể dễ dàng lắp đặt thiết bị treo tường gọn gàng mà vẫn đảm bảo dung lượng lưu trữ lớn cho cả ngôi nhà.

Thách thức lớn nhất khi thương mại hóa

Mặc dù có nhiều ưu điểm vượt trội, pin thể rắn vẫn chưa thể thay thế hoàn toàn pin lỏng trên thị trường ở thời điểm hiện tại do một số rào cản kỹ thuật và kinh tế lớn.

Chi phí sản xuất vật liệu quá cao

Quy trình tổng hợp chất điện phân rắn chất lượng cao, đặc biệt là nhóm sulfide cực kỳ nhạy cảm với hơi ẩm, đòi hỏi môi trường sản xuất siêu sạch và khí trơ nghiêm ngặt. Giá thành của nguyên liệu thô hiện nay đắt gấp nhiều lần so với muối lithium và dung môi hữu cơ thông thường. Điều này đẩy mức giá kWh của pin thể rắn lên cao, chưa thể cạnh tranh sòng phẳng với pin LFP giá rẻ trong các dự án lưu trữ thông thường.

Quy trình chế tạo màng ngăn phức tạp

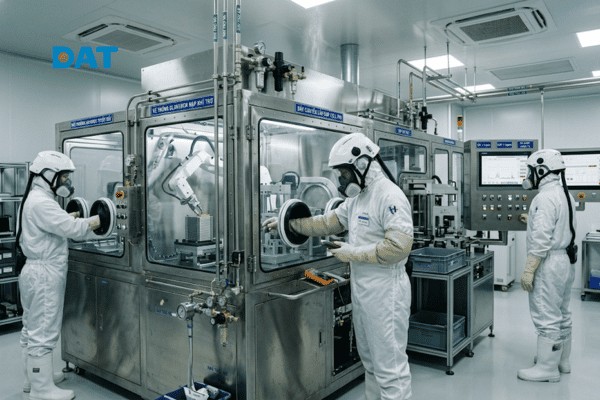

Việc sản xuất các màng điện phân rắn siêu mỏng (chỉ vài chục micromet) trên quy mô công nghiệp hàng loạt là một bài toán cơ khí rất khó. Màng điện phân phải hoàn toàn không có vết nứt hay lỗ rỗng li ti nào.

Trong quá trình sạc và xả, các điện cực liên tục co giãn thể tích. Lực ép cơ học này dễ gây ra hiện tượng nứt gãy vi mô trong lòng chất điện phân rắn giòn như gốm, dẫn đến hỏng cell pin đột ngột.

Trở kháng giao diện điện cực còn lớn

Khác với chất lỏng dễ dàng len lỏi và bao bọc toàn bộ bề mặt cực điện, việc tiếp xúc giữa hai chất rắn (điện cực rắn và chất điện phân rắn) luôn có những khoảng hở li ti. Sự tiếp xúc không hoàn hảo này tạo ra điện trở giao diện (interface resistance) rất lớn. Trở kháng cao làm hạn chế tốc độ di chuyển của ion, khiến pin dễ bị sụt giảm hiệu suất sạc nhanh và hoạt động kém hiệu quả ở môi trường nhiệt độ thấp.

Các câu hỏi thường gặp về pin thể rắn

Pin thể rắn có thay thế hoàn toàn pin Lithium-ion không?

Trong tương lai gần, pin thể rắn sẽ không thay thế hoàn toàn mà cùng song song tồn tại với pin Lithium-ion. Pin Lithium-ion (đặc biệt là dòng LFP) vẫn sẽ là lựa chọn hàng đầu cho các ứng dụng giá rẻ, không quá khắt khe về trọng lượng như lưu trữ năng lượng hộ gia đình cơ bản. Pin thể rắn sẽ chiếm lĩnh phân khúc cao cấp đòi hỏi độ an toàn cháy nổ tuyệt đối, mật độ năng lượng cực cao và tuổi thọ vận hành siêu dài.

Ứng dụng pin thể rắn trong điện mặt trời mang lại lợi ích gì?

Khi kết hợp với biến tần Hybrid trong hệ thống điện mặt trời, pin thể rắn cho phép hệ thống vận hành bền bỉ ở những vùng khí hậu khắc nghiệt, nắng nóng gay gắt mà không cần lắp thêm hệ thống điều hòa nhiệt độ cho phòng chứa pin. Điều này giúp giảm lượng điện tự dùng của hệ thống, nâng cao hiệu suất chuyển đổi năng lượng tổng thể và giảm thiểu tối đa diện tích chiếm dụng của tủ pin.

Pin thể rắn an toàn như thế nào khi hoạt động ở nhiệt độ cao?

Các nghiên cứu thực tế cho thấy pin thể rắn có thể hoạt động ổn định ở ngưỡng nhiệt độ lên tới 100°C mà không xảy ra hiện tượng phân hủy cấu trúc chất điện phân hay giải phóng khí cháy. Trong khi đó, các dòng pin điện phân lỏng thông thường bắt đầu bước vào ngưỡng nguy hiểm và kích hoạt phản ứng tự hủy (quá nhiệt phi mã) khi nhiệt độ cell pin vượt quá 60°C.

Tổng kết

Pin thể rắn đại diện cho bước nhảy vọt công nghệ tiếp theo của ngành lưu trữ năng lượng với những ưu điểm vượt trội về độ an toàn chống cháy nổ, tuổi thọ chu kỳ sạc xả cao và thiết kế tinh gọn. Mặc dù rào cản về chi phí sản xuất và công nghệ chế tạo màng ngăn vẫn cần thêm thời gian để hoàn thiện, đây vẫn là giải pháp lưu trữ năng lượng bền vững hàng đầu cho tương lai. DAT Group sẽ liên tục cập nhật những xu hướng công nghệ mới nhất để mang đến các giải pháp năng lượng tối ưu và an toàn nhất cho quý khách hàng.
