Hướng dẫn lắp song song nhiều hybrid inverter 1 pha đúng kỹ thuật

• Mở rộng công suất tối ưu: Đấu nối song song (Parallel) nhiều hybrid inverter 1 pha là giải pháp hiệu quả nhất để nâng cấp công suất nguồn và dung lượng lưu trữ mà không cần thay đổi cấu trúc hệ thống điện sẵn có.
• Yêu cầu đồng bộ phần cứng: Hệ thống đòi hỏi sự đồng nhất tuyệt đối về model thiết bị, phiên bản firmware CPU/DSP, và cấu hình truyền thông Master-Slave để tránh xung đột hệ thống.
• Cân bằng trở kháng mạch lực: Tất cả cáp điện AC kết nối từ các inverter về thanh cái chung (Busbar) bắt buộc phải có chiều dài, tiết diện và chất liệu hoàn toàn bằng nhau nhằm triệt tiêu dòng rò và dòng chạy vòng (circulating current).
• Bảo vệ hệ thống đa tầng: Việc trang bị tủ điện tích hợp thanh cái đồng, MCB riêng biệt cho từng máy, RCBO chống dòng rò loại B và thiết bị chống sét lan truyền (SPD) là bắt buộc để đảm bảo an toàn vận hành, tránh hỏng hóc dây chuyền.

Từ những điểm cốt lõi trên, việc thực hiện đúng quy chuẩn kỹ thuật trong quá trình lắp đặt và cấu hình là yếu tố quyết định đến hiệu suất và tuổi thọ của toàn bộ hệ thống. Nhằm hỗ trợ các kỹ thuật viên và chủ đầu tư tối ưu hóa quy trình thi công, DAT Group xin chia sẻ hướng dẫn chi tiết từ sơ đồ đấu nối mạch lực, cấu hình truyền thông đến các bước xử lý sự cố thực tế dưới đây.

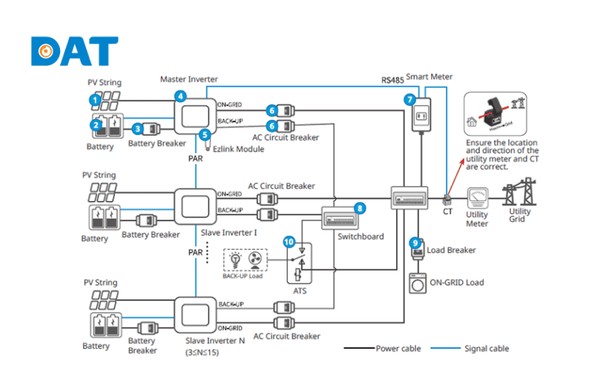

Sơ đồ đấu nối song song nhiều hybrid inverter 1 pha

Sơ đồ đấu nối song song nhiều hybrid inverter 1 pha đòi hỏi tất cả các ngõ vào/ra điện áp phải được gom về các điểm phân phối chung thông qua các thiết bị bảo vệ độc lập. Cấu trúc này đảm bảo dòng điện được phân bổ đều và hệ thống có thể cô lập từng inverter khi cần bảo dưỡng.

Để triển khai sơ đồ này một cách an toàn và đúng tiêu chuẩn kỹ thuật, hệ thống bắt buộc phải trang bị các thiết bị phụ trợ sau:

• Tủ điện AC tổng: Điểm đấu nối tập trung cho toàn bộ các ngõ ra AC (Grid và EPS/Load) của các inverter. Tủ điện phải có không gian đủ rộng để tản nhiệt và đi dây dễ dàng.

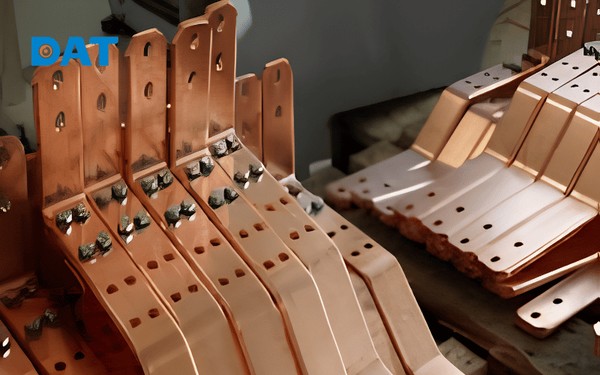

• Thanh cái đồng (Busbar): Sử dụng thanh cái bằng đồng đỏ nguyên chất, có tiết diện định mức lớn hơn ít nhất 1.5 lần tổng dòng điện định mức của các inverter cộng lại. Busbar giúp giảm tối đa điện trở tiếp xúc và phân bổ dòng điện cân bằng.
• Cầu chì DC (DC Fuse) & Aptomat DC: Lắp đặt riêng biệt cho từng nhánh pin lưu trữ kết nối vào từng inverter để bảo vệ quá dòng và ngắn mạch nhánh.
• Cáp mạng chống nhiễu CAT6 SFTP: Dòng cáp chuyên dụng có hai lớp chống nhiễu (lưới kim loại và lá nhôm) kèm dây tiếp địa. Đây là thiết bị bắt buộc để truyền tín hiệu điều khiển tốc độ cao giữa các inverter mà không bị nhiễu điện từ (EMI) do cáp động lực AC gây ra.

Đấu nối mạch lực AC song song

Đấu nối mạch lực AC song song là việc kết nối tất cả các ngõ AC Grid (Bypass) và AC EPS (Load/Backup) của các inverter về thanh cái đồng (Busbar) chung trong tủ điện tổng. Nguyên tắc bất di dịch ở đây là đảm bảo tính cân bằng tuyệt đối về mặt điện từ giữa các nhánh.

Trong thực tế thi công, nhiều đội thợ thường cắt cáp theo cảm tính hoặc đi dây men theo góc tường khiến chiều dài dây dẫn từ các inverter đến tủ điện tổng bị lệch nhau vài mét. Sai lệch này trực tiếp làm thay đổi trở kháng (Z = R + jX) của từng nhánh dây. Theo định luật Ohm, dòng điện sẽ ưu tiên đi qua nhánh có trở kháng thấp hơn, dẫn đến tình trạng một inverter luôn bị quá tải trong khi các máy còn lại chạy dưới công suất định mức.

Sự lệch pha về trở kháng này còn sinh ra dòng rò (leakage current) và dòng chạy vòng (circulating current) di chuyển liên tục giữa các inverter qua ngõ trung tính (Neutral). Dòng chạy vòng làm nóng mạch lọc LC, gây nhiễu loạn thuật toán đo lường dòng điện và kích hoạt lỗi cảnh báo dòng rò trên thiết bị, thậm chí làm nổ mạch công suất IGBT.

Do đó, kỹ thuật viên bắt buộc phải:

• Đo đạc và cắt các đoạn cáp AC có chiều dài bằng nhau tuyệt đối (dung sai dưới 1%).
• Sử dụng cùng một cuộn cáp, cùng tiết diện và cùng thương hiệu cho tất cả các nhánh.
• Ép cos đầu dây chắc chắn, sử dụng mỡ dẫn điện chống oxy hóa tại các điểm bắt bulông vào thanh cái Busbar.

Đấu nối cáp truyền thông Master-Slave

Truyền thông giữa các inverter chạy song song sử dụng mô hình Master-Slave (Chủ – Tớ), trong đó một inverter được cấu hình làm Master để điều phối toàn bộ hoạt động của các máy Slave còn lại qua giao thức CAN Bus hoặc RS485.

Để thực hiện đấu nối cáp truyền thông đúng chuẩn:

1. Bấm cáp RJ45: Sử dụng cáp mạng CAT6 SFTP bấm theo chuẩn T568B ở cả hai đầu. Đảm bảo lớp bọc giáp chống nhiễu của cáp được nối đất hiệu quả tại vỏ tủ điện hoặc cực tiếp địa của inverter.

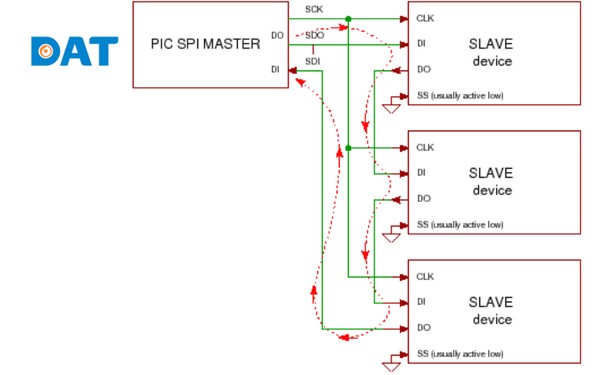

2. Đấu nối nối tiếp (Daisy-chain): Kết nối cáp từ cổng Parallel Out (hoặc CAN/RS485 Parallel) của máy Master sang cổng Parallel In của máy Slave thứ nhất, và tiếp tục nối tiếp cho đến máy Slave cuối cùng. Tuyệt đối không đấu nối theo dạng hình sao (Star topology) vì sẽ gây phản xạ tín hiệu làm mất gói tin dữ liệu.
3. Lắp điện trở cuối (Termination Resistor): Tại cổng kết nối song song của thiết bị cuối cùng trong chuỗi, bắt buộc phải kích hoạt điện trở cuối 120 Ohm (thường bằng cách gạt switch DIP sang vị trí “ON” hoặc cắm jack RJ45 có tích hợp sẵn điện trở 120 Ohm giữa chân CANH và CANL). Điện trở này có nhiệm vụ hấp thụ các xung tín hiệu dư thừa, triệt tiêu hiện tượng phản xạ sóng trên đường truyền và ngăn ngừa lỗi nhiễu loạn truyền thông Modbus.

Đấu nối biến dòng CT cảm biến

Biến dòng (CT – Current Transformer) hoặc cảm biến dòng điện là thiết bị đo lường bắt buộc để hệ thống hybrid nhận biết được dòng điện đi vào hoặc đi ra lưới, từ đó điều khiển quá trình sạc/xả hoặc bám tải (Zero Export).

Vị trí lắp đặt CT tiêu chuẩn là ngay sau công tơ điện lực (Grid Meter) và phải nằm trước tất cả các tải tiêu thụ trong nhà cũng như trước điểm đấu nối AC Grid của hệ thống inverter song song. Nếu lắp CT sau tải hoặc giữa các nhánh inverter, hệ thống sẽ đo sai công suất dòng điện, dẫn đến việc tính toán bù công suất bị sai lệch nghiêm trọng.

Lưới Điện (Grid) > [ Công Tơ Điện Lực ] > [ Vị trí lắp CT ] > Điểm rẽ nhánh vào Tải & Inverter

Khi lắp đặt, kỹ thuật viên cần đặc biệt lưu ý đến chiều của mũi tên được in trên thân CT:

• Mũi tên bắt buộc phải hướng từ nguồn Lưới (Grid) vào Tải tiêu thụ (Load) (ký hiệu P1 -> P2 hoặc K -> L tùy nhà sản xuất).
• Nếu lắp ngược chiều mũi tên, inverter sẽ hiểu sai dòng điện phát ra từ hệ thống là dòng điện đang tiêu thụ từ lưới. Điều này dẫn đến lỗi lệch góc pha (phase-angle mismatch), khiến hệ thống liên tục xả pin đẩy ra lưới (nếu không cho phép phát lưới) hoặc báo lỗi hệ thống và ngừng hoạt động để bảo vệ.

Quy trình cài đặt cấu hình chạy song song

Việc thiết lập phần mềm điều khiển cho hệ thống chạy song song phải tuân thủ nghiêm ngặt quy trình cô lập nguồn điện dưới đây để ngăn ngừa các sự cố ngắn mạch xung kích trong quá trình cấu hình.

• Bước 1: Cô lập nguồn điện AC và PV. Tắt toàn bộ MCB kết nối Grid, MCB Load và tắt công tắc DC (PV Switch) của tất cả các inverter.
• Bước 2: Cấp nguồn khởi động bằng Pin lưu trữ (Battery). Chỉ bật duy nhất CB kết nối pin lưu trữ với từng inverter. Việc này giúp bo mạch điều khiển và màn hình LCD hoạt động ổn định nhờ nguồn DC phẳng từ pin, loại bỏ rủi ro phóng điện hồ quang AC hoặc sốc điện áp từ tấm pin mặt trời trong lúc kỹ thuật viên đang thay đổi các thông số cốt lõi.
• Bước 3: Cài đặt phần mềm và khởi động hệ thống. Tiến hành cấu hình ID, kích hoạt Parallel Mode và đồng bộ thông số pin trên từng máy theo hướng dẫn chi tiết bên dưới trước khi đóng dòng điện xoay chiều AC trở lại.

Thiết lập địa chỉ ID từng máy

Mỗi inverter trong hệ thống song song cần có một định danh duy nhất (ID/Address) để máy Master có thể phân biệt và gửi lệnh điều khiển chính xác đến từng thiết bị trên đường truyền Modbus.

• Inverter Master: Gán địa chỉ ID là 01 (hoặc cấu hình chế độ là Master/Address 00 tùy theo giao diện màn hình của từng hãng). Máy Master sẽ chịu trách nhiệm giao tiếp trực tiếp với pin lưu trữ (BMS) và các thiết bị đo lường ngoại vi như CT hoặc Smart Meter.
• Các Inverter Slave: Gán địa chỉ ID tăng dần liên tục, ví dụ: Slave 1 là 02, Slave 2 là 03, Slave 3 là 04…

Cảnh báo lỗi trùng ID: Nếu vô tình cài đặt hai inverter có cùng một ID (ví dụ cả hai máy Slave đều là 02), xung đột truyền thông trên bus RS485/CAN sẽ xảy ra ngay lập tức. Hệ thống sẽ báo lỗi liên lạc (“Parallel Comm Fault” hoặc “Modbus Error”), khóa toàn bộ tín hiệu kích xung của mạch nghịch lưu và chuyển sang chế độ chờ (Standby) để bảo vệ an toàn.

Kích hoạt tính năng chạy song song

Sau khi gán ID, bước tiếp theo là khai báo chế độ vận hành song song trên bo mạch điều khiển của từng thiết bị.

1. Truy cập vào mục Advanced Settings (Cài đặt nâng cao) trên màn hình LCD của inverter (thường yêu cầu nhập mật mã kỹ thuật của hãng).
2. Tìm đến mục Parallel Setting (hoặc Multi-Inverter Mode).
3. Tại dòng Parallel Mode, chuyển trạng thái từ Single (Chạy độc lập) sang Parallel (Chạy song song).
4. Lựa chọn kiểu kết cấu pha: Chọn đúng Parallel 1-Phase (Song song 1 pha).

Nguy cơ cháy nổ do chọn sai chế độ: Tuyệt đối không được chọn nhầm sang chế độ Parallel 3-Phase (Song song 3 pha / Split Phase) trong khi hệ thống dây lực AC đang đấu chung vào một Busbar 1 pha. Chế độ 3 pha sẽ tự động lệch pha ra ra 120 độ điện giữa các máy để tạo lưới điện xoay chiều 3 pha. Nếu các ngõ ra bị lệch pha này đấu chung vào một thanh cái 1 pha, nó sẽ tạo ra pha ngắn mạch trực tiếp cực kỳ nghiêm trọng, phá hủy tức thì các khối Transistor IGBT công suất lớn và làm hỏng hoàn toàn thiết bị.

Đồng bộ thông số pin lưu trữ

Trong hệ thống song song sử dụng chung một ngân hàng pin lithium (Shared Battery Bank), việc đồng bộ hóa thông số sạc/xả là điều kiện tiên quyết để kéo dài tuổi thọ của pin.

• Khai báo tại máy Master: Kết nối cáp truyền thông BMS từ cổng CAN/RS485 của tủ pin Lithium vào cổng BMS trên máy Master. Trên màn hình máy Master, chọn đúng giao thức truyền thông (Protocol) tương thích với hãng pin sử dụng. Đồng thời, khai báo tổng dung lượng (Ah) của toàn bộ các pack pin cộng lại. Ví dụ: Nếu hệ thống dùng 3 tủ pin lithium 100Ah đấu song song, thông số khai báo trên Master phải là 300Ah.
• Đồng bộ sang máy Slave: Trên các máy Slave, cấu hình nguồn pin (Battery Type) ở chế độ Lithium, nhưng nguồn nhận dữ liệu truyền thông phải được thiết lập là Parallel (hoặc Battery Shared). Các máy Slave sẽ không giao tiếp trực tiếp với BMS của pin nữa, mà sẽ tự động nhận lệnh điều phối sạc xả, giới hạn dòng điện sạc (CCL) và giới hạn dòng điện xả (DCL) từ máy Master gửi qua cáp truyền thông song song nội bộ. Điều này đảm bảo dòng điện nạp/xả được chia đều cho từng máy, tránh tình trạng pin bị sạc quá dòng gây phồng cell hoặc ngắt mạch bảo vệ của BMS.

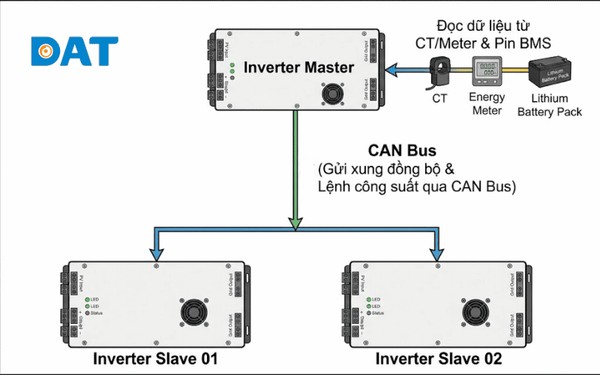

Nguyên lý hoạt động hệ thống song song 1 pha

Hệ thống nhiều inverter hybrid chạy song song hoạt động dựa trên nguyên lý điều khiển phân tán thời gian thực (Real-time Distributed Control), trong đó máy Master đóng vai trò là “nhịp tim” của toàn hệ thống.

Máy Master liên tục giám sát trạng thái của lưới điện, dung lượng pin lưu trữ (SoC) và công suất tải tiêu thụ thông qua CT cảm biến dòng điện. Sau đó, cứ mỗi vài mili-giây, Master sẽ tính toán và phát tín hiệu đồng bộ hóa pha cùng lệnh phân chia công suất đến các máy Slave qua mạng truyền thông tốc độ cao. Các máy Slave nhận lệnh, thực hiện bám đuổi các thông số này để cùng gánh tải một cách hài hòa.

Đồng bộ pha và tần số dòng điện

Để các nguồn điện xoay chiều 1 pha có thể đấu song song với nhau, điện áp ngõ ra của chúng phải trùng khít hoàn toàn về cả biên độ (Voltage), tần số (Frequency) và góc pha (Phase Angle).

Hệ thống thực hiện việc này thông qua thuật toán Vòng khóa pha PLL (Phase Locked Loop) tích hợp trong chip xử lý tín hiệu số (DSP) của mỗi inverter. Máy Master sẽ phát một sóng hình sin chuẩn làm mốc tham chiếu. Các máy Slave sử dụng PLL để liên tục điều chỉnh góc kích mở của các cổng cực Transistor =0IGBT của mình sao cho độ lệch pha giữa ngõ ra của mình và Master luôn tiến về bằng 0 (), tần số duy trì cực kỳ chuẩn xác ở mức 50Hz (hoặc 60Hz tùy lưới điện).

Nếu không có sự đồng bộ hóa tức thời này, chỉ cần lệch pha nhau vài độ, giữa các inverter sẽ xuất hiện một hiệu điện thế chênh lệch. Hiệu điện thế này đi qua điện trở trong cực nhỏ của các thiết bị sẽ tạo ra một dòng điện xung kích (Inrush Current) có cường độ cực lớn chạy trực tiếp từ inverter này sang inverter khác, gây nổ dòng IGBT ngay lập tức.

Tự động phân chia công suất tải

Khi các inverter đã đồng bộ về pha, việc chia sẻ công suất tải tiêu thụ được thực hiện thông qua thuật toán Droop Control (Điều khiển sụt giảm tự động).

Thuật toán Droop Control mô phỏng đặc tính của các máy phát điện truyền thống:

• Cân bằng công suất tác dụng (P): Khi tải tiêu thụ tăng lên, tần số ngõ ra của hệ thống sẽ được chủ động giảm đi một lượng rất nhỏ theo tỷ lệ tuyến tính. Nhờ đó, tất cả các inverter song song tự động tăng công suất phát để bù vào phần sụt giảm này mà không cần đường dây điều khiển vật lý phức tạp.
• Cân bằng công suất phản kháng (Q): Tương tự, sự sụt giảm điện áp ngõ ra (V) được dùng để điều phối công suất phản kháng giữa các máy, đảm bảo tỷ lệ chia tải luôn đồng đều theo công suất định mức của từng máy (ví dụ: hai máy 5kW chạy song song gánh tải 8kW thì mỗi máy tự động phát chính xác 4kW).

Ngoài ra, hệ thống song song còn mang lại tính năng dự phòng N+1. Nếu một inverter trong nhóm gặp sự cố kỹ thuật và tự ngắt bảo vệ, máy Master (hoặc thuật toán điều phối chung) sẽ lập tức phân bổ lại tải tiêu thụ cho các máy còn lại hoạt động bình thường, đảm bảo việc cấp điện cho các phụ tải ưu tiên không bị gián đoạn, miễn là tổng công suất tải thực tế không vượt quá tổng công suất của các inverter còn lại.

Phối hợp sạc xả pin lithium

Khi nhiều inverter cùng kết nối vào một hệ pin lithium chung, việc kiểm soát dòng sạc từ các nguồn điện mặt trời (PV) riêng lẻ của từng máy là rất quan trọng để tránh vượt ngưỡng sạc an toàn của pin.

Quy trình phối hợp được thực hiện như sau:

1. BMS của pin lithium gửi giới hạn dòng sạc tối đa (ví dụ: CCL = 100A) về cho máy Master.
2. Máy Master tính toán dòng sạc hiện tại từ giàn pin mặt trời của chính nó và cộng với dòng sạc từ giàn PV của các máy Slave (dữ liệu truyền về qua CAN Bus).
3. Nếu tổng dòng sạc khả thi từ các nguồn PV vượt quá 100A, máy Master sẽ chủ động gửi lệnh điều tiết điện áp MPPT đến từng máy Slave để giảm công suất sạc xuống theo tỷ lệ, đảm bảo tổng dòng nạp thực tế đi vào hệ pin luôn nhỏ hơn hoặc bằng 100A.
4. Quá trình nạp được duy trì theo biên dạng sạc tiêu chuẩn CC-CV (Constant Current – Constant Voltage). Khi điện áp pin đạt đến ngưỡng sạc no, Master sẽ ra lệnh giảm dần dòng sạc về mức thả nổi (Float Charge), ngăn ngừa tuyệt đối hiện tượng quá áp cell pin gây mất an toàn cháy nổ.

Lưu ý quan trọng khi lắp song song nhiều inverter

Theo quy chuẩn lắp đặt từ các nhà sản xuất hybrid inverter hàng đầu thế giới như Sunsynk, Luxpower và Growatt, việc tự ý đấu nối song song không tuân thủ tài liệu hướng dẫn kỹ thuật của hãng sẽ bị từ chối bảo hành hoàn toàn nếu xảy ra sự cố cháy nổ mạch công suất.

Dưới đây là bảng tổng hợp các nguyên tắc bắt buộc (Do’s & Don’ts) khi thi công hệ thống song song:

Chiều dài cáp AC bằng nhau

Để làm rõ hơn về mặt vật lý lý thuyết, trở kháng của một sợi dây dẫn điện xoay chiều được tính bằng công thức:

Z =R+jZ=IS+j2fL

Trong đó:

• I là chiều dài dây dẫn.
• S là tiết diện dây.
• R là điện trở thuần, X là cảm kháng của dây.

Khi chiều dài I của các nhánh dây nối từ inverter đến thanh cái chung bị lệch nhau (ví dụ: nhánh 1 dài 2 mét, nhánh 2 dài 6 mét), trở kháng Z1 sẽ nhỏ hơn rất nhiều so với Z2. Do đó, dòng điện ngõ ra sẽ phân bố không đều. Inverter ở nhánh 1 sẽ phải gánh phần lớn công suất tải, bị nóng lên rất nhanh và dễ kích hoạt chế độ bảo vệ quá nhiệt (Over-temperature).

Hơn nữa, sự lệch trở kháng này làm dịch chuyển điện áp tại điểm trung tính, sinh ra một dòng điện xoay vòng (circulating current) chạy liên tục giữa hai inverter. Dòng chạy vòng này không đi ra tải tiêu thụ mà chỉ tiêu hao dưới dạng nhiệt trên dây dẫn và các linh kiện bán dẫn bên trong máy, làm giảm hiệu suất toàn hệ thống và là nguyên nhân hàng đầu gây hư hỏng bo mạch Driver điều khiển IGBT. Do đó, quy định sai số chiều dài cáp AC giữa các máy bắt buộc phải nhỏ hơn 5% (khuyến nghị dưới 1%).

Đồng bộ phiên bản firmware thiết bị

Một sai sót cực kỳ phổ biến của các đơn vị thi công là lắp đặt các inverter mua ở các thời điểm khác nhau mà không kiểm tra phiên bản phần mềm (Firmware) đang chạy bên trong chip xử lý CPU và DSP.

Các nhà sản xuất liên tục cập nhật firmware để tối ưu hóa thuật toán điều khiển grid-forming, bộ lọc tần số, và thời gian phản hồi của vòng khóa pha PLL. Nếu một máy chạy firmware phiên bản cũ (ví dụ v1.0) kết hợp song song với máy chạy firmware mới (ví dụ v2.4), sự lệch pha nhỏ về thời gian tính toán kích xung (chênh lệch vài micro-giây) sẽ xảy ra.

Sự lệch pha thời gian này tạo ra các xung dòng điện ngược cực ngắn nhưng có biên độ cực cao tại thời điểm chuyển mạch của các transistor công suất. Chip DSP của máy chạy nhanh hơn sẽ liên tục phát hiện dòng điện bất thường từ máy chạy chậm hơn đổ về và kích hoạt cảnh báo lỗi quá dòng ngõ ra (“Overcurrent Protection”), khiến hệ thống liên tục bị sập nguồn ngắt quãng. Do đó, trước khi cho hệ thống chạy song song, kỹ thuật viên bắt buộc phải liên hệ với trung tâm hỗ trợ kỹ thuật để tiến hành cập nhật đồng bộ tất cả các máy về cùng một phiên bản firmware mới nhất.

Lắp đặt đầy đủ thiết bị bảo vệ

Hệ thống chạy song song có mật độ năng lượng và dòng ngắn mạch tiềm ẩn rất lớn. Việc bỏ qua các thiết bị bảo vệ chuyên dụng để tiết kiệm chi phí là một sai lầm nghiêm trọng có thể dẫn đến thiệt hại nặng nề về tài sản.

• MCB AC riêng biệt: Mỗi inverter bắt buộc phải được bảo vệ bởi một Aptomat tép (MCB) riêng biệt ở cả ngõ Grid và EPS trước khi kết nối vào thanh cái chung. Điều này cho phép cô lập hoàn toàn một máy để sửa chữa mà không cần tắt toàn bộ hệ thống điện của tòa nhà.
• RCBO chống dòng rò loại B (Type B): Các inverter hybrid thế giới đều có dòng rò DC thành phần tần số cao sinh ra từ giàn pin mặt trời và mạch biến đổi DC-DC. Các loại chống rò thông thường (Type AC hoặc Type A) sẽ bị “tê liệt” (blinded) trước dòng rò DC này và không nhảy khi có sự cố chạm đất xảy ra. RCBO loại B là thiết bị bắt buộc vì nó có khả năng phát hiện cả dòng rò xoay chiều AC, dòng rò DC xung và dòng rò DC phẳng, bảo vệ an toàn tuyệt đối cho người sử dụng chống bị điện giật.
• Thiết bị chống sét lan truyền (SPD): Lắp đặt SPD Type 2 tại các đường nguồn AC Grid và ngõ vào DC từ giàn pin của từng inverter để ngăn chặn các xung điện áp cao do sét đánh gián tiếp lan truyền làm hỏng dây chuyền toàn bộ các inverter đang kết nối song song với nhau.

Khắc phục lỗi thường gặp khi chạy song song

Để giúp các kỹ thuật viên vận hành xử lý nhanh các sự cố tại công trình, DAT Group đã tổng hợp bảng tra cứu nhanh các lỗi phổ biến nhất khi vận hành hệ thống hybrid song song:

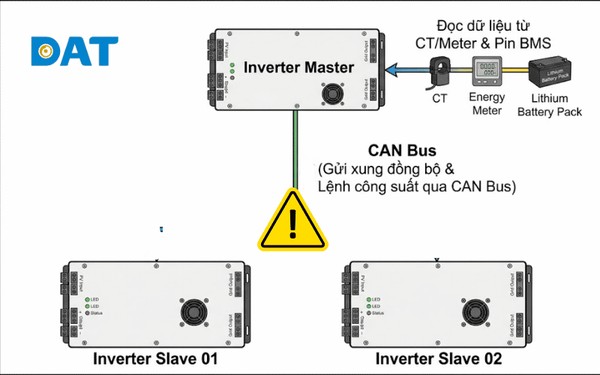

Lỗi mất kết nối truyền thông CAN

Lỗi mất kết nối truyền thông (thường hiển thị là Parallel Comm Fault hoặc CAN Comm Error) xảy ra khi máy Master mất liên lạc với một hoặc nhiều máy Slave trong khoảng thời gian quá 2 giây.

Để xử lý lỗi này một cách bài bản:

1. Kiểm tra vật lý: Tắt nguồn hệ thống, rút phích cắm cáp mạng RJ45 ra khỏi các cổng truyền thông song song. Sử dụng đồng hồ vạn năng đo thông mạch để kiểm tra từng sợi trong cáp mạng CAT6 SFTP. Đảm bảo các cặp dây truyền tín hiệu CAN (thường là chân 7 và chân 8 trên jack RJ45, tương ứng với tín hiệu CANH và CANL) không bị đứt hoặc chập với nhau hoặc chạm vào vỏ giáp chống nhiễu.
2. Đo trở kháng bus: Cắm cáp mạng trở lại vào hệ thống (giữ nguyên trạng thái tắt nguồn hoàn toàn). Sử dụng đồng hồ vạn năng đo điện trở giữa chân CANH và CANL tại bất kỳ đầu nối nào của hệ thống.
   • Nếu giá trị đo được là ~60 Ohm, đường truyền và việc lắp đặt điện trở cuối là chính xác (do hai điện trở 120 Ohm ở đầu và cuối chuỗi mắc song song với nhau: 120 / 2 = 60 ).
   • Nếu giá trị đo được là 120 Ohm, hệ thống mới chỉ lắp đặt một điện trở cuối. Hãy kiểm tra và gạt switch DIP của máy cuối cùng sang “ON”.
   • Nếu giá trị đo được là vô cùng (Open circuit), hệ thống chưa lắp điện trở cuối nào hoặc đường dây bị đứt hoàn toàn ở một phân đoạn.
3. Khắc phục nhiễu EMI: Nếu thông số trở kháng đo được chuẩn xác nhưng lỗi vẫn xuất hiện ngắt quãng khi hệ thống phát công suất cao, đây là dấu hiệu của nhiễu điện từ. Hãy thay thế cáp mạng bằng cáp STP chống nhiễu chất lượng cao, luồn cáp vào trong ống thép luồn dây điện (EMT) đã được nối đất ở cả hai đầu để triệt tiêu toàn bộ nhiễu cảm ứng từ dòng điện AC tần số cao.

Lỗi lệch pha hoặc dòng điện ngược

Lỗi lệch pha (Phase Mismatch) hoặc dòng điện ngược xảy ra khi điện áp ngõ ra của các inverter không đồng đều về mặt tức thời, tạo ra dòng điện chạy ngược từ inverter này vào ngõ ra của inverter khác.

Một lỗi kinh nghiệm mà các đội thi công non trẻ thường mắc phải là đấu nhầm cực tính L-N. Ở lưới điện 1 pha thông thường, việc đảo lộn dây Nóng (Line) và dây Nguội (Neutral) ở tải tiêu thụ thông thường vẫn hoạt động được. Tuy nhiên, đối với hệ thống inverter song song đấu chung busbar, việc đấu ngược L-N của một máy (ví dụ: máy 1 đấu đúng L-L, N-N nhưng máy 2 lại đấu nhầm L vào thanh cái N và N vào thanh cái L) sẽ tạo ra một pha ngắn mạch trực tiếp điện áp Grid 220V ngay khi đóng CB AC. Sự cố này sẽ gây phóng điện hồ quang lớn phá hủy hoàn toàn rơ-le ngõ ra và mạch cầu H của inverter.

Để xử lý an toàn:

• Sử dụng bút thử điện hoặc đồng hồ vạn năng đo điện áp xoay chiều giữa dây Pha (L) của máy 1 và dây Pha (L) của máy 2 trước khi đóng CB AC tổng. Điện áp đo được bắt buộc phải bằng 0 VAC. Nếu đo được điện áp ~220 VAC hoặc ~380 VAC, chứng tỏ hệ thống đang bị đấu ngược cực tính L-N hoặc bị lệch pha trầm trọng. Ngắt điện ngay lập tức và đấu nối lại cho đúng.
• Nếu điện áp đo được nhỏ (khoảng vài Volt đến vài chục Volt), hãy truy cập vào mục cấu hình trên màn hình LCD của từng máy, thực hiện chức năng Voltage Calibration (Hiệu chuẩn điện áp ngõ ra). Điều chỉnh thông số điện áp ngõ ra của từng inverter (ví dụ cài đặt tất cả cùng phát chính xác ở mức 230.0V) để giảm thiểu tối đa sự chênh lệch áp, triệt tiêu hoàn toàn dòng điện ngược giữa các máy.

Lỗi mất đồng bộ pin lưu trữ

Lỗi mất đồng bộ pin lưu trữ xảy ra khi hệ thống pin lithium báo sai dung lượng (SoC), hiển thị thông tin không chính xác hoặc dòng sạc/xả của các bộ pin bị lệch nhau quá nhiều, dẫn đến việc một số bộ pin bị ngắt sớm do quá nhiệt hoặc quá áp cell.

Trong thực tế, khi đấu song song nhiều bộ pin lithium, mỗi bộ pin đều có một bo mạch BMS riêng biệt. Để các inverter song song hoạt động ổn định, các BMS này bắt buộc phải được kết nối truyền thông song song với nhau trước khi đưa tín hiệu tổng về cho inverter Master.

Cách khắc phục chuẩn kỹ thuật:

1. Cài đặt DIP Switch trên Pin: Trên mỗi bộ pin Lithium luôn có một dãy gạt Switch DIP (thường gồm 4 hoặc 6 khấc). Kỹ thuật viên phải gạt switch này theo đúng sơ đồ địa chỉ của nhà sản xuất pin để định danh: Bộ pin số 1 là Master (địa chỉ 1 hoặc 0), bộ pin số 2 là Slave 1 (địa chỉ 2), bộ pin số 3 là Slave 2 (địa chỉ 3)…
2. Đấu nối cáp Link Port: Sử dụng cáp mạng đi kèm của hãng pin để kết nối cổng Link Port Out của bộ pin Master sang cổng Link Port In của bộ pin Slave 1, tiếp tục nối tiếp cho đến bộ pin cuối cùng.
3. Kết nối về Inverter Master: Cắm cáp truyền thông từ cổng CAN/RS485 của duy nhất bộ pin Master vào cổng BMS của inverter Master. Lúc này, BMS của pin Master sẽ tự động thu thập toàn bộ dữ liệu (SoC, dung lượng, nhiệt độ, điện áp cell) từ các bộ pin Slave, tính toán ra các thông số tổng hợp chính xác rồi gửi về cho inverter Master để điều phối toàn bộ hệ thống sạc xả song song một cách đồng bộ và an toàn.

Câu hỏi thường gặp khi lắp song song inverter hybrid

Có thể đấu song song các inverter hybrid khác hãng với nhau được không?

Tuyệt đối không. Mỗi nhà sản xuất (Sunsynk, Luxpower, Growatt, Deye…) sử dụng các thuật toán điều khiển số (DSP), tần số lấy mẫu của vòng khóa pha (PLL), và cấu trúc gói tin truyền thông nội bộ Modbus hoàn toàn khác nhau. Việc đấu song song khác hãng, hoặc thậm chí là khác model công suất của cùng một hãng (ví dụ đấu song song máy 5kW với máy 8kW của cùng một thương hiệu) sẽ làm cho hệ thống không thể đồng bộ hóa pha, dẫn đến xung đột truyền thông nghiêm trọng và phá hủy mạch công suất ngay khi đóng điện.

Hệ thống song song nên dùng chung một ngân hàng pin hay dùng riêng biệt cho từng inverter?

Cả hai phương án đều có thể triển khai được, tuy nhiên phương án dùng chung một ngân hàng pin lưu trữ (Shared Battery Bank) là giải pháp tối ưu nhất và được khuyến nghị bởi hầu hết các hãng sản xuất nhờ các ưu điểm vượt trội:

• Tận dụng tối đa dung lượng: Khi dùng chung một ngân hàng pin lớn, năng lượng lưu trữ được phân phối đều cho tất cả các inverter. Tránh được tình trạng dở khóc dở cười khi một inverter tải nặng đã xả hết sạch pin riêng của mình và phải dừng hoạt động, trong khi inverter chạy tải nhẹ bên cạnh vẫn còn đầy ắp pin nhưng không thể chia sẻ nguồn năng lượng đó được.
• Tối ưu hóa dòng sạc/xả: BMS của ngân hàng pin chung sẽ giao tiếp trực tiếp với inverter Master để điều tiết tổng dòng sạc xả một cách tối ưu nhất, giúp các cell pin hoạt động trong vùng an toàn, tăng tuổi thọ và độ bền cho hệ thống pin lưu trữ.

Phương án dùng pin riêng chỉ nên áp dụng khi khoảng cách vật lý giữa các inverter quá xa nhau (không thể chạy cáp động lực điện một chiều DC chung do sụt áp lớn), và hệ thống bắt buộc phải được cấu hình tách biệt hoàn toàn về mặt quản lý pin trên phần mềm.

Chiều dài tối đa của cáp truyền thông song song giữa các inverter là bao nhiêu?

Tốc độ truyền thông của mạng điều khiển song song qua giao thức CAN Bus thường được cấu hình rất cao (từ 250kbps đến 500kbps) để đảm bảo độ trễ truyền xung đồng bộ là nhỏ nhất (dưới 1ms). Với tốc độ cao này, tín hiệu rất dễ bị suy hao và biến dạng trên đường dây dài.

Theo tiêu chuẩn kỹ thuật của các hãng chế tạo, chiều dài cáp mạng truyền thông song song tối đa giữa thiết bị đầu tiên và thiết bị cuối cùng trong chuỗi không được vượt quá 10 mét (khuyến nghị tốt nhất là dưới 5 mét). Việc sử dụng cáp truyền thông quá dài sẽ làm tăng điện dung ký sinh của đường dây, gây méo dạng xung tín hiệu điều khiển và dẫn đến các lỗi ngắt kết nối hệ thống liên tục.

Tổng kết

Việc lắp đặt song song nhiều hybrid inverter 1 pha là giải pháp kỹ thuật tối ưu để nâng cấp công suất nguồn điện sạch và dung lượng lưu trữ cho các hộ gia đình cũng như doanh nghiệp nhỏ. Tuy nhiên, hệ thống chỉ vận hành an toàn, tin cậy và đạt hiệu suất cao nhất khi quá trình thi công tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật cốt lõi: đồng bộ tuyệt đối về chiều dài cáp AC mạch lực, gán đúng địa chỉ truyền thông Master-Slave, cấu hình chính xác chế độ song song 1 pha, và trang bị đầy đủ các thiết bị bảo vệ chuyên dụng như thanh cái Busbar, RCBO loại B và SPD chống sét.
