Mạch hở là gì? Phân biệt mạch hở với mạch kín và ngắn mạch

• Mạch hở (open circuit) là trạng thái mạch điện bị đứt quãng tại một hoặc nhiều điểm, khiến cường độ dòng điện chạy qua mạch bằng không (I= 0 A) dù nguồn điện vẫn tồn tại.
• Trạng thái mạch hở khác hoàn toàn với mạch kín (dòng điện chạy ổn định qua tải) và ngắn mạch (sự cố chập mạch khiến dòng điện tăng vọt, đe dọa cháy nổ hệ thống).
• Trong lắp đặt điện mặt trời, điện áp hở mạch (Voc) là thông số bắt buộc phải nắm rõ để thiết kế số lượng tấm pin nối tiếp, chọn biến tần (inverter) và bộ sạc phù hợp nhằm tránh quá áp vào mùa đông.

Để vận hành hệ thống điện an toàn và tránh các sự cố hư hỏng thiết bị không đáng có, việc hiểu rõ bản chất vật lý của các trạng thái mạch điện là vô cùng cần thiết. Từ những điểm cốt lõi trên, DAT Group sẽ phân tích sâu hơn về đặc tính vật lý của mạch hở, cách phân biệt nhanh với các trạng thái mạch khác và ứng dụng thông số này trong thực tế kỹ thuật điện mặt trời.

1. Mạch hở là gì?

Mạch hở (open circuit) là một mạch điện bị gián đoạn vật lý tại một hoặc nhiều điểm, làm mất tính liên tục của đường dẫn và ngăn cản các hạt mang điện (electron) di chuyển tạo thành dòng tuần hoàn.

Khi xảy ra hiện tượng hở mạch, chu trình chuyển động của electron bị chặn đứng hoàn toàn. Do không có một đường dẫn khép kín nối từ cực dương sang cực âm của nguồn điện, năng lượng điện không thể truyền đến tải tiêu thụ để chuyển hóa thành cơ năng, nhiệt năng hay quang năng.

Trong thực tế đời sống và kỹ thuật, mạch hở xuất hiện dưới hai dạng: chủ động và thụ động.

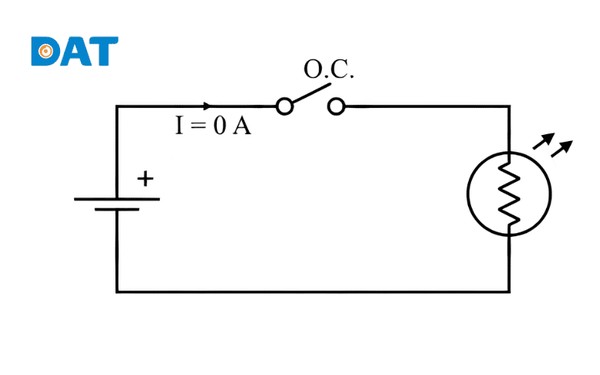

• Chủ động tạo mạch hở: Khi bạn nhấn công tắc để tắt một bóng đèn, hành động này ngắt cơ khí tiếp điểm của công tắc, tạo ra khoảng hở không khí để ngắt dòng điện.
• Thụ động do sự cố: Các sự cố ngoài ý muốn như mối nối dây bị lỏng, giắc kết nối MC4 trên tấm pin mặt trời bị tuột do gió bão, đứt cáp ngầm, hoặc đứt cầu chì bảo vệ do quá dòng.

2. Đặc điểm vật lý của mạch điện hở

Để kiểm tra và xử lý sự cố mạch hở trong các hệ thống điện dân dụng cũng như công nghiệp, kỹ thuật viên cần nắm chắc ba thông số điện học cơ bản gồm cường độ dòng điện (I), điện trở (R), và hiệu điện thế ().

Cường độ dòng điện bằng không

Cường độ dòng điện trong mạch hở luôn bằng 0 Ampe (I= 0 A) vì không có một lộ trình khép kín cho các electron tự do dịch chuyển tuần hoàn.

Bản chất của dòng điện là dòng chuyển dịch có hướng của các hạt mang điện dưới tác dụng của điện trường. Khi đường truyền bị đứt gãy, điện trường không thể thiết lập một vòng lặp kín để đẩy dòng electron chạy liên tục. Ví dụ cụ thể là khi một bóng đèn sợi đốt bị đứt dây tóc, dù nguồn điện lưới vẫn đang cắm và công tắc vẫn mở, dòng điện chạy qua bóng đèn ngay lập tức trở về bằng không, khiến đèn tắt hoàn toàn.

Điện trở mạch ngoài vô cùng lớn

Điện trở tại điểm đứt gãy vật lý của mạch hở tiệm cận đến giá trị vô cực (R=) do không khí tại điểm hở đóng vai trò là chất cách điện.

Theo tiêu chuẩn quốc tế IEC 60364 về lắp đặt điện nhà, không khí là một chất cách điện rất tốt ở điều kiện thường. Trở kháng của khoảng cách không khí giữa hai đầu cực bị hở lớn đến mức lực đẩy của điện áp thông thường (như điện lưới 220V) không đủ để bứt phá electron qua khoảng không đó. Tuy nhiên, nếu khoảng cách hở quá nhỏ hoặc điện áp tăng lên hàng nghìn Volt (như hệ thống pin mặt trời công nghiệp đấu nối nối tiếp), điện trường mạnh có thể ion hóa không khí xung quanh tạo thành tia lửa hoặc hồ quang điện phóng qua điểm hở.

Hiệu điện thế bằng suất điện động nguồn

Hiệu điện thế đo được giữa hai đầu cực của điểm hở luôn có giá trị bằng suất điện động của nguồn điện (U=E) do hệ thống không xảy ra tổn hao điện áp trên điện trở trong của nguồn.

Để hiểu rõ điều này, chúng ta dựa vào công thức tính hiệu điện thế mạch ngoài: U=E-Ir Trong đó:

• E là suất điện động của nguồn điện (đơn vị Volt).
• I là cường độ dòng điện chạy qua mạch (đơn vị Ampe).
• r là điện trở trong của bản thân nguồn điện (đơn vị Ohm).

Vì mạch hở có cường độ dòng điện I=0A, tích số Ir bằng 0. Từ đó suy ra U = E. Điều này giải thích tại sao khi bạn dùng đồng hồ đo điện áp ở hai cực của một cục pin tiểu chưa lắp vào thiết bị, bạn vẫn đo được giá trị định mức ghi trên vỏ pin (ví dụ 1.5 V).

3. Phân biệt mạch hở với mạch kín và ngắn mạch

Việc phân biệt rõ ba trạng thái vận hành của mạch điện giúp người vận hành chẩn đoán chính xác tình trạng lỗi và đảm bảo an toàn cho thiết bị phụ tải điện.

Mạch kín cho phép dòng điện lưu thông

Mạch kín là trạng thái hoạt động tiêu chuẩn và mong muốn của mọi thiết bị điện, cho phép dòng điện tuần hoàn liên tục từ nguồn, đi qua dây dẫn, qua tải tiêu thụ và quay trở lại nguồn.

Trong trạng thái mạch kín, điện trở mạch ngoài có một giá trị xác định tùy thuộc vào công suất của tải (R>0). Dòng điện chạy qua tải sinh công có ích giúp thiết bị điện hoạt động bình thường. Điện áp rơi trên tải xấp xỉ bằng điện áp định mức của nguồn điện.

Mạch hở ngắt hoàn toàn dòng điện

Mạch hở là trạng thái dòng điện bị triệt tiêu hoàn toàn (I=0 ), thường được áp dụng để bảo vệ hệ thống khỏi các sự cố quá tải.

Không ít người nghĩ rằng mạch hở chỉ xuất hiện khi có sự cố đứt dây. Thực tế, đây là cơ chế ngắt mạch chủ động cực kỳ quan trọng. Khi aptomat (CB) phát hiện dòng điện vượt ngưỡng an toàn hoặc có dòng rò rỉ đất, cơ cấu cơ khí bên trong sẽ tự động giải phóng tiếp điểm, tạo ra một mạch hở có chủ đích để cách ly nguồn điện khỏi phụ tải bị lỗi, ngăn chặn nguy cơ cháy nổ hệ thống dây dẫn.

Ngắn mạch gây tăng dòng điện đột biến

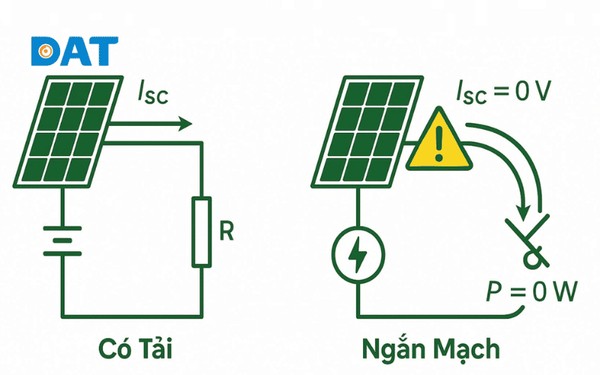

Ngắn mạch (hay đoản mạch) là sự cố xảy ra khi dây dẫn pha nóng tiếp xúc trực tiếp với dây trung tính hoặc dây tiếp địa trước khi dòng điện đi qua tải tiêu thụ, làm cho điện trở mạch ngoài giảm đột ngột về mức gần bằng 0 (R0).

Theo định luật Ohm, khi điện trở R tiệm cận về 0, cường độ dòng điện sẽ tăng lên gấp hàng chục đến hàng trăm lần dòng điện định mức của hệ thống. Dòng điện cực đại này sinh ra nhiệt lượng cực lớn trong tích tắc, làm nóng chảy lớp vỏ nhựa cách điện, bắn ra các tia lửa điện nhiệt độ cao và dễ dàng bắt lửa vào vật liệu dễ cháy xung quanh gây hỏa hoạn nghiêm trọng.

4. Vai trò của điện áp hở mạch Voc trong điện mặt trời

Trong lĩnh vực điện mặt trời, điện áp hở mạch (Voc – Open Circuit Voltage) là thông số kỹ thuật bắt buộc phải nằm lòng khi thiết kế, lắp đặt và kiểm tra bảo dưỡng hệ thống tấm pin.

Xác định điện áp tối đa tấm pin

Điện áp hở mạch Voc là giá trị hiệu điện thế lớn nhất mà tấm pin năng lượng mặt trời đạt được khi không nối vào bất kỳ thiết bị tiêu thụ hay biến tần nào, đo ở điều kiện thử nghiệm tiêu chuẩn (STC: cường độ bức xạ 1000W/m2, nhiệt độ cell pin 25C).

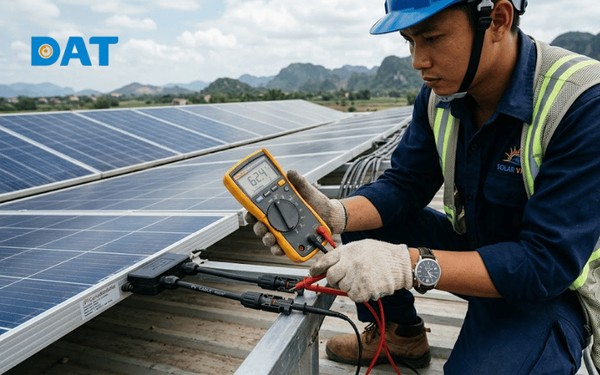

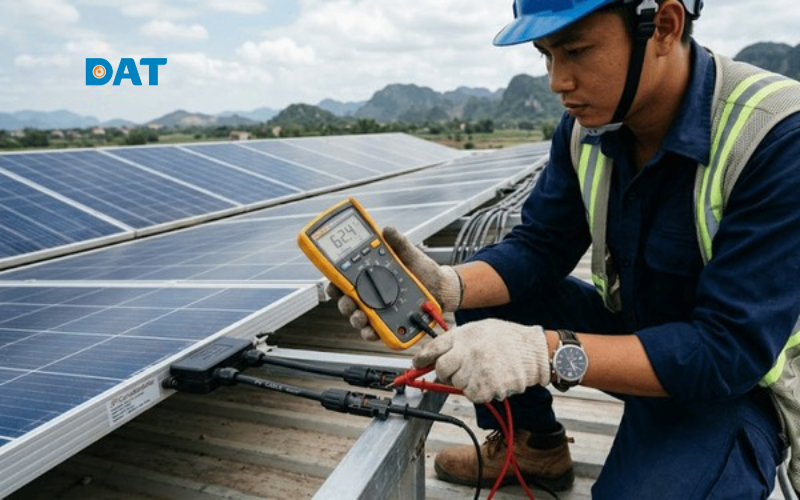

Theo tài liệu kỹ thuật từ nhà sản xuất tấm pin Longi Solar, trị số Voc luôn được in rõ ràng trên tem nhãn dán ở mặt sau của mỗi tấm pin. Giá trị này giúp kỹ sư xác định được giới hạn chịu đựng điện áp của pin. Khi nghiệm thu công trình hoặc kiểm tra lỗi tấm pin đơn lẻ ngoài công trường, kỹ thuật viên sẽ dùng đồng hồ vạn năng (để ở thang đo DC) đo trực tiếp hai đầu giắc MC4 dương (+) và âm (-) của tấm pin dưới trời nắng. Nếu giá trị đo được lệch quá xa so với thông số Voc ghi trên nhãn, tấm pin đó có khả năng đã bị lỗi cell hoặc hỏng diode chặn dòng ngược bên trong hộp đấu nối (junction box).

Lựa chọn bộ điều khiển sạc phù hợp

Điện áp giới hạn đầu vào của bộ điều khiển sạc pin mặt trời (sạc MPPT hoặc PWM) bắt buộc phải lớn hơn tổng điện áp hở mạch Voc của toàn bộ chuỗi pin nối vào sạc để tránh hỏng linh kiện bán dẫn bên trong thiết bị.

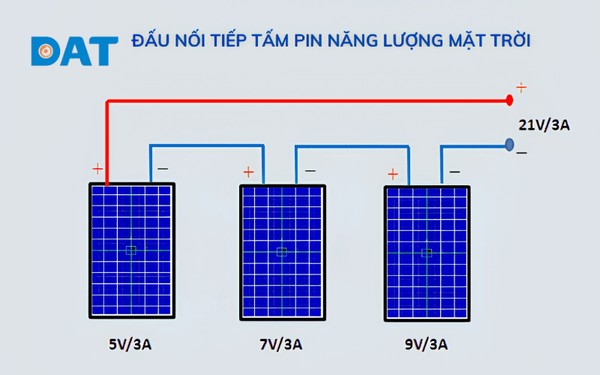

Khi ghép nối các tấm pin mặt trời theo chuỗi (nối tiếp), điện áp hở mạch của cả chuỗi bằng tổng điện áp hở mạch của các tấm pin cộng lại. Nếu bạn đấu nối tiếp 3 tấm pin có Voc=49.5V, tổng điện áp hở mạch cực đại là 148.5VDC. Khi đó, bạn không thể sử dụng bộ điều khiển sạc có giới hạn đầu vào tối đa là 150VDC. Dưới điều kiện thực tế, chỉ cần một biến động nhỏ của thời tiết hoặc khi trời lạnh lạnh đột ngột, điện áp hở mạch thực tế sẽ vượt ngưỡng 150V và làm cháy bo mạch của bộ sạc. Quy tắc thiết kế an toàn là luôn giữ điện áp hở mạch tổng của chuỗi thấp hơn giới hạn của bộ sạc tối thiểu từ 15% đến 20%.

Tính toán số lượng pin trong chuỗi (String)

Tính toán số lượng tấm pin đấu nối tiếp trong một chuỗi vào cổng DC của biến tần (inverter) phải dựa vào giá trị điện áp hở mạch cực đại đã được bù trừ theo nhiệt độ môi trường thấp nhất tại khu vực lắp đặt.

Điện áp hở mạch của pin mặt trời không cố định mà thay đổi theo nhiệt độ môi trường. Công thức chuẩn để xác định điện áp cực đại của chuỗi pin là: Vmax-string=NVoc[1+(Tmin-25)100]

Trong đó:

• N là số lượng tấm pin đấu nối tiếp trong chuỗi.
• Voc là điện áp hở mạch của tấm pin ở điều kiện tiêu chuẩn STC.
• Tmin là nhiệt độ môi trường thấp nhất trong lịch sử tại khu vực lắp đặt tấm pin (C).
• là hệ số nhiệt độ của điện áp hở mạch (Temperature Coefficient of Voc), thường có giá trị âm (khoảng -0.26%C đến 0.35%C).

Một sai lầm rất phổ biến của các thợ điện tự phát là bỏ qua hệ số nhiệt độ âm này. Vào mùa đông, nhiệt độ xuống thấp khiến hiệu suất chuyển hóa tăng và đẩy điện áp hở mạch của tấm pin tăng vọt lên cao hơn nhiều so với giá trị ghi trên nhãn 25C. Nếu không tính toán bù trừ hệ số nhiệt độ, điện áp chuỗi pin sẽ vượt ngưỡng điện áp đầu vào DC cực đại của biến tần (Max DC Input Voltage), làm hỏng bộ phận cầu chì bảo vệ hoặc phá hủy hoàn toàn tầng công suất biến tần đầu vào.

5. Các câu hỏi thường gặp về mạch điện hở

Dưới đây là tổng hợp giải đáp cho những thắc mắc thực tế của người vận hành và kỹ thuật viên lắp đặt điện.

Mạch hở có gây giật điện không?

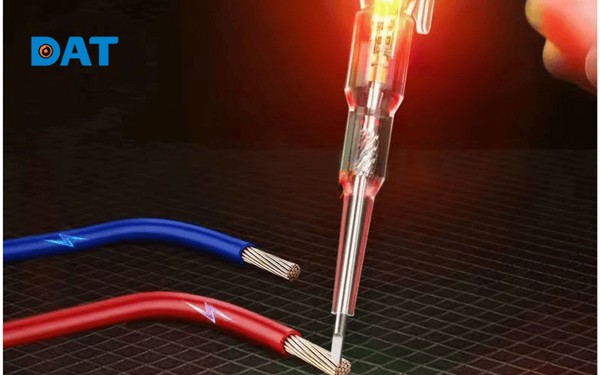

Mạch hở vẫn có khả năng gây giật điện cực kỳ nguy hiểm nếu con người chạm tay vào một hoặc hai đầu cực của điểm đang bị hở khi nguồn điện vẫn hoạt động.

Nhiều người lầm tưởng mạch hở không có dòng điện chạy qua (I=0 A) thì sẽ an toàn. Tuy nhiên, hiệu điện thế giữa hai đầu điểm hở vẫn bằng áp nguồn. Khi cơ thể người chạm vào điểm hở này, cơ thể chúng ta đóng vai trò là một vật dẫn điện kết nối mạch xuống đất (hoặc nối với cực kia của nguồn), lập tức biến mạch hở thành mạch kín. Lúc này dòng điện sẽ đi qua cơ thể người gây giật, bỏng điện hoặc ngưng tim. Do đó, trước khi bảo trì sửa chữa mạch, quy trình bắt buộc là phải cắt nguồn, khóa an toàn và dùng bút thử điện hoặc đồng hồ đo áp để xác nhận hệ thống đã hoàn toàn không còn điện.

Nhiệt độ ảnh hưởng thế nào đến điện áp hở mạch Voc của tấm pin?

Điện áp hở mạch Voc của tấm pin mặt trời tỷ lệ nghịch với nhiệt độ môi trường xung quanh. Nhiệt độ càng giảm thì Voc càng tăng cao và ngược lại.

Đây là đặc tính vật lý tự nhiên của chất bán dẫn silicon. Khi nhiệt độ của các cell pin mặt trời tăng lên (do ánh nắng mặt trời chiếu trực tiếp hoặc nhiệt độ môi trường cao vào mùa hè), năng lượng nhiệt làm tăng mức độ dao động của các nguyên tử silicon, cản trở chuyển động có hướng của hạt mang điện và làm giảm điện áp đầu ra. Ngược lại, vào những ngày mùa đông trời nắng lạnh hanh khô, nhiệt độ cell pin thấp giúp giảm thiểu các dao động nhiệt này, khiến điện áp Voc tăng cao rõ rệt so với trị số đo được vào mùa hè.

Mạch hở có làm hỏng thiết bị điện không?

Mạch hở không trực tiếp làm cháy hỏng các thiết bị tiêu thụ điện (phụ tải), nhưng có thể gây ra hỏng hóc gián tiếp do hiện tượng phóng điện hồ quang tại điểm tiếp xúc lỏng.

Khi mạch điện bị hở, thiết bị sẽ ngừng hoạt động do không có dòng điện cấp vào. Tuy nhiên, nếu điểm hở xảy ra ở các vị trí tiếp xúc chập chờn như giắc cắm lỏng, đầu nối MC4 bị oxy hóa hoặc dây cáp bị nứt gãy một nửa, khoảng cách hở quá nhỏ sẽ dễ sinh ra hồ quang điện DC (DC Arc Fault). Hồ quang điện DC duy trì nhiệt độ cực cao (đạt tới hơn 3000C), dễ dàng làm nóng chảy lớp nhựa cách điện bảo vệ xung quanh, gây chập cháy cháy nổ hệ thống dây dẫn và là nguyên nhân chính dẫn đến hỏa hoạn trong các hệ thống điện mặt trời áp mái.

Sự khác nhau giữa điện áp Voc và điện áp Vmp là gì?

Voc (Open Circuit Voltage) là điện áp đo được khi mạch hoàn toàn không có tải (I=0 A), còn Vmp (Maximum Power Voltage) là điện áp làm việc của tấm pin khi hệ thống hoạt động ở công suất tối đa dưới tải thực tế.

Do có hiện tượng sụt áp trên điện trở trong của cell pin khi dòng điện bắt đầu chạy qua, điện áp làm việc Vmp luôn nhỏ hơn điện áp hở mạch Voc từ 15% đến 20%. Ví dụ, một tấm pin năng lượng mặt trời công suất lớn có thông số điện áp hở mạch Voc = 49.5 V, nhưng khi kết nối với biến tần chạy hết công suất, điện áp làm việc thực tế Vmp sẽ giảm xuống chỉ còn khoảng 41.2 V. Kỹ sư thiết kế sẽ sử dụng thông số Vmp để tính toán dải điện áp làm việc tối ưu cho bộ theo dõi điểm công suất cực đại (MPPT) của biến tần.

Tổng kết

Hiểu rõ bản chất vật lý của mạch hở và cách phân biệt cụ thể với mạch kín hay ngắn mạch là nền tảng cơ bản để đảm bảo an toàn cho mọi hệ thống điện gia đình và công nghiệp. Đặc biệt trong thiết kế và thi công điện mặt trời, thông số điện áp hở mạch Voc đóng vai trò sống còn trong việc bảo vệ thiết bị sạc và biến tần khỏi nguy cơ quá áp phá hủy do thời tiết.
