MPCB là gì? Cấu tạo và nguyên lý hoạt động của thiết bị bảo vệ động cơ

• MPCB (Motor Protection Circuit Breaker) là thiết bị an toàn tích hợp tính năng bảo vệ ngắn mạch của CB và bảo vệ quá tải của rơ le nhiệt chuyên dụng cho động cơ.
• Thiết bị hoạt động dựa trên hai cơ chế chính: giãn nở thanh lưỡng kim khi quá tải và kích hoạt cuộn dây điện từ ngắt tức thời khi ngắn mạch.
• Điểm vượt trội của MPCB so với MCB/MCCB thông thường là khả năng chỉnh định dòng định mức linh hoạt và cơ chế bảo vệ mất pha, lệch pha bằng thanh trượt vi sai.
• Quy trình chọn MPCB tiêu chuẩn yêu cầu xác định dòng FLC của động cơ, dòng khởi động thực tế, dòng cắt ngắn mạch định mức (Icu), và điều kiện môi trường lắp đặt.

Để hiểu rõ hơn về cách thức vận hành cũng như ứng dụng thực tế của thiết bị này trong hệ thống điện và solar, DAT Group sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến phương pháp lựa chọn thiết bị tối ưu nhất.

MPCB Là Gì?

MPCB (Motor Protection Circuit Breaker) là aptomat bảo vệ động cơ chuyên dụng được thiết kế theo tiêu chuẩn IEC 60947-2 và IEC 60947-4-1. Đây là thiết bị an toàn điện tích hợp tính năng “2 trong 1”, vừa thực hiện nhiệm vụ đóng cắt bảo vệ ngắn mạch như một cầu dao tự động (CB) thông thường, vừa tích hợp cơ cấu bảo vệ quá tải tương tự rơ le nhiệt.

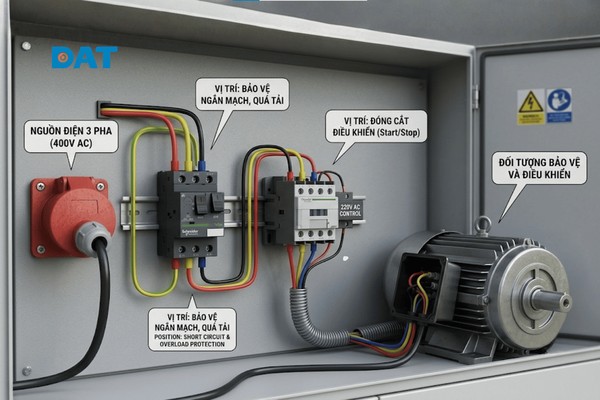

Đối với động cơ 3 pha và hệ thống bơm năng lượng mặt trời (solar pump), dòng khởi động thường lớn gấp nhiều lần dòng làm việc định mức. Các CB thông thường rất dễ bị nhảy nhầm hoặc không thể bảo vệ tối ưu trước các sự cố lệch pha, mất pha. MPCB ra đời nhằm giải quyết triệt để vấn đề này, bảo vệ mạch điện và cuộn dây động cơ khỏi hư hỏng do dòng điện vượt quá ngưỡng an toàn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của MPCB

MPCB sở hữu thiết kế nguyên khối nhỏ gọn, giúp tối ưu hóa không gian lắp đặt bên trong tủ điện so với bộ khởi động từ truyền thống (gồm Contactor nối với Rơ le nhiệt). Sự kết hợp chặt chẽ giữa cơ cấu đo lường nhiệt và cơ cấu tác động từ tính bên trong một lớp vỏ đúc giúp thiết bị phản ứng nhanh nhạy trước mọi sự cố dòng điện.

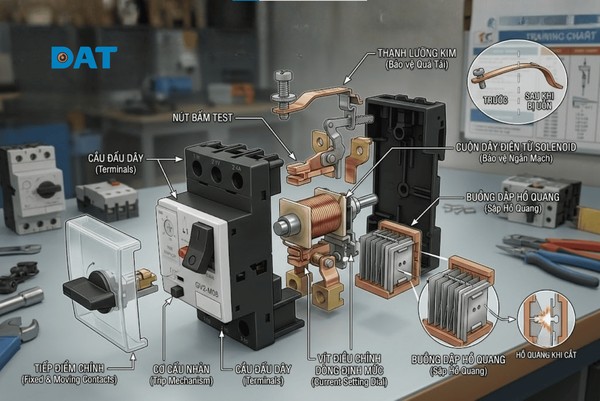

Các Bộ Phận Cấu Tạo Chính

Aptomat bảo vệ động cơ MPCB được cấu thành từ các bộ phận cơ – điện chính bao gồm:

• Thanh lưỡng kim (Bimetal): Cảm biến dòng nhiệt chạy qua thiết bị, chịu trách nhiệm bảo vệ quá tải.
• Cuộn dây điện từ (Solenoid): Phát hiện dòng tăng đột biến, chịu trách nhiệm bảo vệ ngắn mạch.
• Núm xoay chỉnh dòng quá tải (Ir): Bố trí ở mặt trước, cho phép điều chỉnh dòng điện định mức phù hợp với dòng tải thực tế của motor.
• Hệ thống tiếp điểm động lực và buồng dập hồ quang: Dập tắt tia lửa điện phát sinh khi đóng cắt hoặc ngắt mạch sự cố.
• Vỏ nhựa đúc (Molded Case): Làm bằng nhựa chịu nhiệt, chống cháy và cách điện cao để chứa toàn bộ linh kiện cơ khí phức tạp bên trong.

Khi dòng điện đi qua mạch lực, tất cả các linh kiện này phối hợp chặt chẽ trong một khối vỏ nhựa đúc chịu nhiệt cao nhằm đảm bảo tính năng đóng cắt an toàn.

Cơ Chế Hoạt Động Bảo Vệ Quá Tải

Cơ chế bảo vệ quá tải vận hành dựa trên nguyên lý giãn nở nhiệt bất đối xứng của thanh lưỡng kim khi có dòng điện vượt ngưỡng cài đặt chạy qua liên tục. Thanh lưỡng kim được ghép từ hai kim loại có hệ số giãn nở nhiệt khác nhau.

Khi dòng điện vượt quá dòng chỉnh định Ir trong thời gian dài:

1. Dòng điện tích nhiệt làm thanh lưỡng kim nóng lên.
2. Do tốc độ giãn nở khác nhau, thanh lưỡng kim bị uốn cong dần về một phía.
3. Khi độ uốn đạt giới hạn, thanh lưỡng kim tác động vào lẫy cơ khí lò xo bên trong.
4. Lò xo giải phóng lực, giật mở các tiếp điểm động lực để ngắt điện động cơ.

Nhiều người có thói quen chọn đại dải dòng quá tải mà không tính toán kỹ thời gian tác động (Trip Class). Đây là lỗi rất phổ biến khiến thanh lưỡng kim không kịp ngắt khi motor bị quá tải lâu ngày, dẫn đến hậu quả nung chảy lớp sơn cách điện và gây cháy rụi cuộn dây motor.

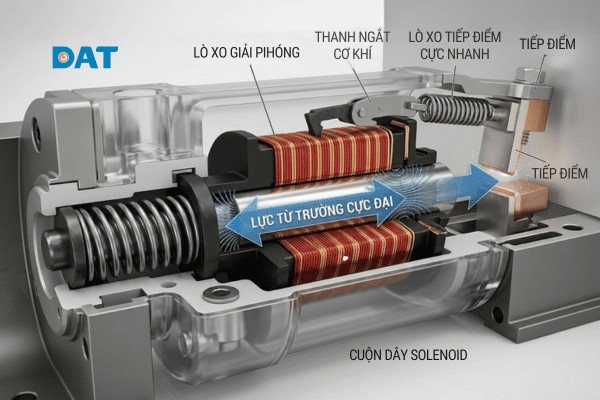

Cơ Chế Hoạt Động Bảo Vệ Ngắn Mạch

Khi xảy ra sự cố chập mạch, dòng điện tăng vọt lên gấp hàng chục lần chỉ trong vài mili-giây. Để ngăn chặn dòng điện hủy diệt này, MPCB sử dụng cơ chế ngắt tức thời bằng cuộn dây điện từ (Magnetic Trip).

Lực từ trường sinh ra từ dòng ngắn mạch lớn sẽ hút văng thanh ngắt cơ khí ngay lập tức, giải phóng lò xo tiếp điểm để cách ly mạch điện trước khi dòng điện đạt đỉnh.

Khi thiết kế hệ thống, kỹ sư cần đặc biệt lưu ý đến hai thông số:

• Dòng cắt ngắn mạch cực hạn (Icu): Ngưỡng dòng tối đa MPCB chịu đựng được mà không bị nổ vỏ, hỏng cấu trúc.
• Dòng cắt ngắn mạch định mức (Ics): Khả năng thiết bị dập tắt sự cố mà vẫn có thể tái sử dụng bình thường sau khi reset.

Việc lựa chọn thiết bị có thông số Icu và Ics thấp hơn dòng ngắn mạch dự kiến tại điểm lắp đặt sẽ khiến Aptomat bị phá hủy hoàn toàn hoặc hàn chết tiếp điểm ngay trong lần chập mạch đầu tiên.

Cơ Chế Bảo Vệ Khi Mất Pha

Cơ chế bảo vệ mất pha của MPCB được điều khiển hoàn toàn bằng hệ thống thanh trượt so lệch cơ học (Differential Trip Bar) liên kết động năng với cả ba thanh lưỡng kim của ba pha.

• Khi vận hành đủ ba pha: Cả ba thanh lưỡng kim nóng và uốn cong đều nhau, đẩy các thanh trượt nhựa dịch chuyển đồng bộ về phía trước.
• Khi bị mất một pha dọc đường: Thanh lưỡng kim của pha mất dòng sẽ nguội đi và co về vị trí thẳng đứng ban đầu, trong khi hai pha còn lại vẫn uốn cong do dòng điện tăng lên. Sự bất đối xứng hình học này làm hai thanh trượt nhựa dịch chuyển ngược hướng nhau.
• Tác động ngắt: Chuyển động vi sai ngược chiều tạo ra lực đòn bẩy cơ học ép lẫy tác động khóa mạch MPCB chỉ sau vài giây, ngăn động cơ chạy lệch pha sinh mô-men nghịch gây nóng cháy cuộn dây Stator.

Chức Năng Nổi Bật Của Bộ Ngắt Mạch MPCB

MPCB không chỉ đơn thuần là thiết bị đóng cắt bảo vệ. Thiết bị được tối ưu hóa sâu sắc dựa trên đặc tính khởi động và vận hành của các loại động cơ không đồng bộ.

Bảo Vệ Quá Tải Động Cơ Tối Ưu

Thiết bị cho phép người vận hành vặn núm chỉnh dòng điện về sát với dòng tải thực tế trên động cơ. Khi dòng điện chạy qua ngưỡng cài đặt, thanh lưỡng kim nội bộ sẽ tích nhiệt uốn cong và kích hoạt cơ cấu lật ngắt mạch.

Đồng thời, MPCB được trang bị một thanh lưỡng kim phụ thứ hai bên trong bo mạch để tự động đối chiếu và bù trừ sai số do nhiệt độ phòng tủ điện gây ra. Tính năng này giúp thiết bị giữ nguyên đặc tính bảo vệ chính xác, tránh hiện tượng nhảy CB oan khi tủ điện hoạt động trong môi trường nóng bức của nhà xưởng.

Cắt Ngắn Mạch Bảo Vệ Hệ Thống

Khi xảy ra sự cố chập mạch trực tiếp tại cầu đấu động cơ, cuộn dây điện từ bên trong MPCB sẽ ngay lập tức sinh ra một lực từ trường cực lớn. Lực từ này đẩy văng tiếp điểm động ra khỏi tiếp điểm tĩnh, ngắt ly hoàn toàn dòng ngắn mạch.

Khả năng dập tắt hồ quang siêu tốc giúp triệt tiêu năng lượng phá hủy của dòng ngắn mạch, bảo vệ an toàn cho hệ trục cáp điện phía sau. Đồng thời, thiết bị ngăn không cho dòng ngắn mạch chạy qua phá hủy các tiếp điểm động lực của Khởi động từ (Contactor) lắp nối tiếp với nó.

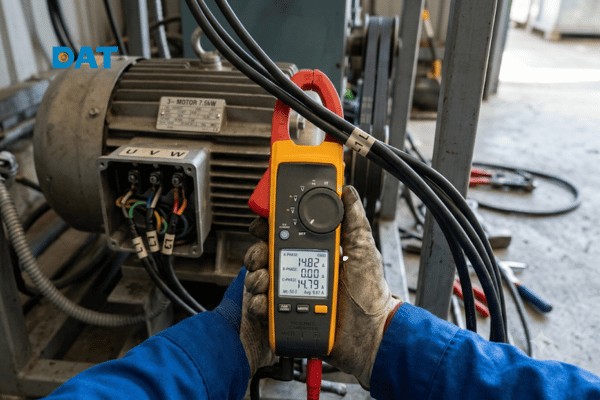

Chống Mất Pha Và Lệch Pha

Nếu một trong ba pha bị mất dòng hoặc dòng các pha lệch nhau quá mức giới hạn, cơ cấu thanh trượt vi sai sẽ khuếch đại lực cơ học để trip máy chỉ sau vài giây.

Cơ chế ngắt nhanh này loại bỏ hoàn toàn mô-men xoắn ngược (từ trường nghịch) sinh ra khi mất pha, ngăn trục động cơ bị gầm và rung lắc. Thiết bị dập tắt sự cố trước khi dòng điện ở hai pha còn lại kịp tăng vọt lên gấp đôi làm nóng cháy lớp sơn cách điện cuộn dây.

Tích Hợp Nút Nhấn Đóng Cắt Tay

Mặt trước của MPCB được trang bị hệ thống nút nhấn cơ học (START/STOP) hoặc cần gạt xoay trực quan. Cơ cấu này tác động trực tiếp lên hệ thống lò xo lực của tiếp điểm động lực mà không phụ thuộc vào nguồn điện điều khiển, cho phép kỹ sư cách ly thủ công khi bảo trì, sửa chữa động cơ trực tiếp tại hiện trường một cách an toàn.

Thiết bị cũng tích hợp sẵn một nút TEST nhỏ để người vận hành chủ động kiểm tra độ nhạy của hệ thống lẫy cơ khí định kỳ.

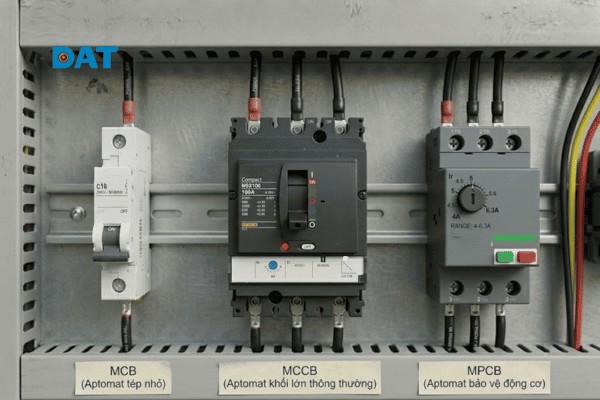

Phân Biệt MPCB Với MCB Và MCCB

Nhiều người lắp đặt hệ thống điện vẫn nhầm lẫn giữa ba thiết bị đóng cắt này, dẫn đến việc chọn sai thiết bị bảo vệ cho động cơ. Dưới đây là bảng đối chiếu kỹ thuật chi tiết:

Khác Biệt Về Mục Tiêu Bảo Vệ

Các dòng MCB và MCCB thông thường được thiết kế với nhiệm vụ cốt lõi là bảo vệ hệ thống cáp truyền tải và đường dây dẫn khỏi nguy cơ quá nhiệt gây hỏa hoạn.

Trong khi đó, MPCB được chế tạo để bảo vệ trực tiếp và chuyên biệt cho bản thân các cuộn dây đồng nằm bên trong lõi động cơ. Thiết bị hiểu rõ đặc tính sinh nhiệt của motor, giúp bảo vệ an toàn cho tải trước các sự cố động lực học đặc thù như kẹt rotor hoặc quá tải cơ khí.

Khác Biệt Về Khả Năng Chỉnh Dòng

Đối với MCB và MCCB thông thường, giá trị dòng định mức được dập khuôn cố định từ nhà máy (ví dụ: 10A, 16A, 20A, 32A…) và không thể can thiệp hiệu chỉnh khi dòng tải thực tế của thiết bị thay đổi nhỏ.

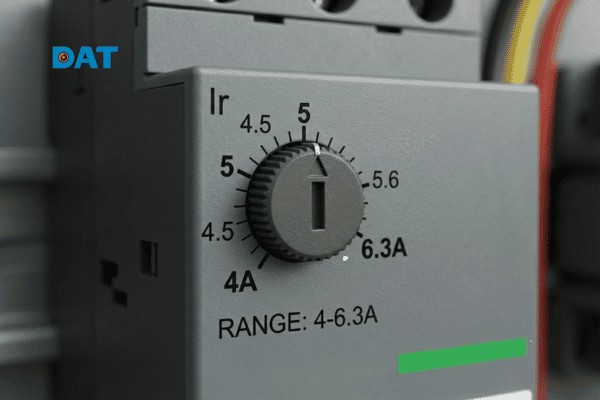

Ngược lại, trên mặt máy MPCB luôn tích hợp một núm xoay điều chỉnh dòng nhiệt (Ir) linh hoạt trong một dải cụ thể (ví dụ: dải điều chỉnh 4–6.3A). Tiện ích này giúp kỹ sư cơ điện dễ dàng tinh chỉnh chính xác điểm tác động ngắt mạch vừa vặn với dòng làm việc thực tế hiển thị trên ampe kìm của từng động cơ.

Khác Biệt Về Tính Năng Mất Pha

MCB và MCCB hoàn toàn không sở hữu cơ cấu cảm biến lệch dòng giữa các pha. Khi lưới điện bị đứt một pha dọc đường, MCB/MCCB vẫn giữ nguyên trạng thái đóng mạch cho hai pha còn lại. Đây là lỗi thiết kế hệ thống phổ biến khiến động cơ bị gầm lớn và cháy rụi do chạy lệch pha mà aptomat tổng không nhảy.

MPCB giải quyết triệt để rủi ro này nhờ hệ thống đòn bẩy vi sai nội bộ chuyên dụng, cam kết ngắt bảo vệ lập tức để cứu động cơ ngay khi có sự bất đối xứng dòng điện.

Cách Lựa Chọn MPCB Cho Động Cơ Và Hệ Thống Solar

Để đảm bảo hệ thống vận hành liên tục và không bị nhảy giả hoặc không nhảy khi có sự cố, quy trình chọn lựa MPCB cần tuân theo 4 bước thực tế sau:

Bước 1: Xác Định Công Suất Và Dòng Định Mức

Kỹ sư cần đọc trực tiếp thông số dòng tải toàn phần (FLC – Full Load Amps) in trên nhãn mác nhôm của động cơ để làm căn cứ tính toán. Bạn nên lựa chọn dải dòng của MPCB sao cho giá trị FLC này nằm ở khoảng 70% đến 80% dải điều chỉnh tối đa của núm xoay thiết bị.

Ví dụ: Động cơ có dòng FLC là 4.5A. Bạn nên chọn MPCB có dải điều chỉnh dòng nhiệt từ 4A đến 6.3A. Tránh chọn loại sát dải như 1.6 – 4A hoặc dải quá rộng.

Khoảng trống dư địa 20% đến 30% còn lại sẽ giúp kỹ sư dễ dàng tăng hoặc giảm dòng chỉnh định bảo vệ khi motor chạy thực tế tại công trường.

Bước 2: Tính Toán Dòng Khởi Động Thực Tế

Dòng điện khi khởi động (dòng Inrush) của động cơ không đồng bộ thường vọt lên rất cao, gấp từ 5 đến 8 lần dòng định mức FLC thông thường.

Do đó, kỹ sư bắt buộc phải chọn MPCB có cấp bảo vệ ngắt nhiệt (Trip Class) phù hợp:

• Trip Class 10: Thích hợp cho các tải khởi động nhẹ dưới 10 giây như máy bơm nước ly tâm, quạt gió.
• Trip Class 20 hoặc 30: Dành cho các tải khởi động nặng, thời gian kéo dài dòng đỉnh lâu như máy nghiền, máy nén khí, băng tải.

Việc lựa chọn đúng đặc tuyến này giúp thiết bị cho phép dòng khởi động lớn chạy qua trong vài giây mà không bị nhảy CB giả.

Bước 3: Chọn Dòng Cắt Ngắn Mạch Phù Hợp

Bạn cần xác định hoặc tính toán giá trị dòng ngắn mạch lớn nhất có thể xảy ra tại điểm lắp đặt tủ điện dựa vào công suất trạm biến áp nguồn và chiều dài cáp dẫn.

Từ đó, hãy lựa chọn dòng cắt ngắn mạch định mức cực hạn (Icu) của MPCB lớn hơn giá trị dự kiến này nhằm đảm bảo an toàn phần cứng. Việc chọn đúng chỉ số Icu giúp thiết bị không bị phá hủy cấu trúc vỏ nhựa hoặc bị hàn chết tiếp điểm khi xảy ra sự cố chập mạch dòng lớn.

Bước 4: Lựa Chọn Thiết Bị Cho Hệ Solar

Đối với động cơ Tracker xoay tấm pin năng lượng mặt trời hoặc hệ thống bơm chìm Solar chạy biến tần:

• Chọn MPCB có dải điện áp làm việc định mức (Ue) tương thích cao với biên độ dao động điện áp rộng của hệ thống.
• Ưu tiên lựa chọn các dòng sản phẩm có vỏ ngoài chịu nhiệt tốt, chống tia UV hoặc lắp đặt bên trong tủ điện có lọc gió tốt.

Điều này giúp ngăn ngừa hiện tượng vỏ nhựa bị giòn vỡ hoặc MPCB bị nhảy sai số nhiệt do tủ điện ngoài trời bị om nhiệt dưới ánh nắng mặt trời khắc nghiệt.

Các Câu Hỏi Thường Gặp Về MPCB

MPCB Có Thể Thay Thế Hoàn Toàn Cho Rơ Le Nhiệt Không?

Có. MPCB hoàn toàn có thể thay thế và vượt trội hơn rơ le nhiệt truyền thống về cả tính năng kỹ thuật lẫn không gian lắp đặt. Sự kết hợp giữa MPCB đấu nối phía trước Contactor tạo thành một bộ khởi động trực tiếp (DOL) tối giản, giúp tiết kiệm đến 50% diện tích trên thanh ray trong tủ điện. Giải pháp này cũng giúp giảm bớt một nửa số lượng các điểm đấu nối dây lực đầu cos, từ đó triệt tiêu rủi ro sinh nhiệt do lỏng ốc vít dọc đường.

Tại Sao MPCB Bị Trip Ngay Khi Động Cơ Vừa Khởi Động?

Hiện tượng này thường do 3 nguyên nhân phổ biến sau:

• Núm xoay điều chỉnh dòng nhiệt (Ir) đang bị cài đặt ở mức quá thấp so với dòng khởi động thực tế của tải.
• Chọn sai Trip Class (ví dụ dùng Class 10 cho tải khởi động nặng) khiến CB hiểu nhầm dòng khởi động là dòng sự cố.
• Trục tải hoặc rotor động cơ bị bó cứng, kẹt rác khiến motor không thể quay và kéo dài thời gian dòng đỉnh.

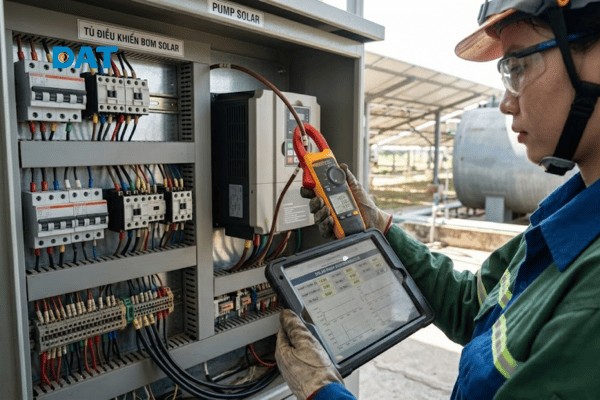

Hệ Thống Bơm Solar Có Cần Dùng MPCB Không?

Rất cần thiết. Nguồn năng lượng từ ánh nắng mặt trời luôn biến động liên tục theo thời tiết và dễ gây ra hiện tượng sụt áp dòng nguồn cấp. Khi điện áp sụt giảm, dòng điện chạy vào cuộn dây động cơ bơm chìm sẽ tự động tăng cao vọt lên để duy trì công suất, dễ dẫn đến cháy lõi nếu không có thiết bị bảo vệ. MPCB giúp giám sát và ngắt bơm kịp thời khi dòng tăng cao do sụt áp, bảo vệ an toàn cho hệ thống bơm chìm đắt tiền không bị hư hỏng.

Làm Thế Nào Để Kiểm Tra MPCB Còn Hoạt Động Tốt Hay Không?

• Kiểm tra cơ cấu ngắt cơ khí: Gạt cần MPCB lên trạng thái ON, dùng một vật nhọn nhỏ nhấn mạnh vào nút TEST ở mặt trước. Nếu cần gạt lập tức nảy về vị trí TRIP một cách dứt khoát thì cơ cấu lò xo còn tốt.
• Kiểm tra tiếp điểm điện: Ngắt nguồn điện, gạt MPCB lên ON và dùng đồng hồ vạn năng đo thông mạch giữa các cặp cực đầu vào – đầu ra. Nếu điện trở hiển thị xấp xỉ 0 Omega và cân bằng giữa cả 3 pha thì hệ tiếp điểm động lực của MPCB hoàn hảo, không bị rỗ hay cháy xém.

Hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình lựa chọn MPCB tiêu chuẩn là mắt xích cốt lõi giúp hệ thống motor của bạn vận hành bền bỉ, an toàn trước các rủi ro quá tải hay mất pha độc hại. Đối với các hệ thống phụ tải lớn trong công nghiệp hay hệ thống solar pump đầy biến động, MPCB chính là người gác cổng không thể thay thế để bảo vệ khối tài sản động cơ đắt tiền của doanh nghiệp.
