Pin natri ion là gì? Cấu tạo và nguyên lý hoạt động của pin natri ion

• Bản chất công nghệ: Pin natri ion (Sodium-ion battery) là loại pin sạc sử dụng ion Natri (Na⁺) làm hạt mang điện để lưu trữ và giải phóng năng lượng thông qua cơ chế di chuyển qua lại giữa hai cực.
• Cấu tạo cốt lõi: Gồm cực dương (hợp chất gốc natri như Prussian Blue hoặc Oxit phân lớp), cực âm (carbon cứng – Hard Carbon), chất điện phân chứa muối natri (như NaPF₆) và màng ngăn phân tách.
• Lợi thế cạnh tranh: Chi phí sản xuất thấp hơn 30 – 40% so với pin lithium-ion, tốc độ sạc nhanh hơn, hoạt động tốt ở nhiệt độ âm và cực kỳ an toàn, khó xảy ra hiện tượng thoát nhiệt gây cháy nổ.
• Điểm hạn chế: Mật độ năng lượng hiện tại thấp hơn (khoảng 100 – 160 Wh/kg), khiến pin có trọng lượng và kích thước lớn hơn pin lithium-ion trên cùng một mức dung lượng lưu trữ.

Sự chuyển dịch năng lượng toàn cầu đang thúc đẩy việc tìm kiếm các giải pháp lưu trữ xanh, bền vững và độc lập về mặt chuỗi cung ứng. Trong bối cảnh nguồn cung lithium ngày càng khan hiếm và đắt đỏ, pin natri ion nổi lên như một công nghệ thay thế chiến lược nhờ nguồn nguyên liệu dồi dào và chi phí rẻ.

Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như tiềm năng thực tế của dòng pin này, DAT Group sẽ phân tích chi tiết các khía cạnh kỹ thuật ngay dưới đây.

Pin natri ion là gì

Pin natri ion là thiết bị lưu trữ năng lượng thứ cấp hoạt động dựa trên sự chuyển dịch tuần hoàn của các ion Natri (Na⁺) giữa điện cực dương và điện cực âm để thực hiện quá trình sạc và xả điện.

Cơ chế hoạt động này được gọi là nguyên lý “ghế bập bênh” (rocking-chair), tương tự như nguyên lý hoạt động của pin lithium-ion truyền thống. Điểm khác biệt cốt lõi là hạt mang điện sử dụng là ion Natri (Na⁺) thay vì ion Lithium (Li⁺).

Cần phân biệt rõ pin natri ion thế hệ mới hoạt động ở nhiệt độ phòng với dòng pin Sodium-Sulfur (Na-S) thế hệ cũ.

• Pin Sodium-Sulfur: Yêu cầu nhiệt độ vận hành cực cao (khoảng 300°C – 350°C) để giữ cho lưu huỳnh và natri ở trạng thái nóng chảy.
• Pin natri ion hiện đại: Sử dụng điện phân lỏng hoặc rắn ở điều kiện nhiệt độ thường, mang lại tính ứng dụng dân dụng và công nghiệp cao vượt trội.

Sự trỗi dậy của pin natri ion mang động cơ địa chính trị sâu sắc. Theo dữ liệu từ Cơ quan Năng lượng Quốc tế (IEA), tài nguyên lithium phân bổ không đồng đều và bị kiểm soát phần lớn bởi một số ít quốc gia, gây rủi ro lớn cho chuỗi cung ứng toàn cầu.

Ngược lại, natri chiếm khoảng 2.3% vỏ Trái Đất (nhiều hơn lithium gấp 1000 lần) và có mặt khắp nơi dưới dạng muối biển (NaCl). Việc phát triển dòng pin này giúp các quốc gia tự chủ được nguồn cung nguyên liệu sản xuất lưu trữ năng lượng điện.

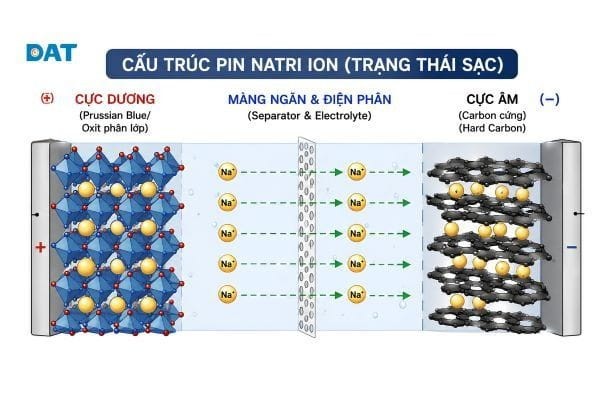

Cấu tạo và nguyên lý hoạt động của pin natri ion

Về mặt vật lý, pin natri ion lưu trữ và giải phóng điện năng thông qua cấu trúc phân lớp vật liệu cho phép các ion xen cài (intercalation) vào cấu trúc tinh thể của cực điện khi sạc và giải xen cài (deintercalation) khi xả.

Kích thước của ion Na⁺ (1.02 Å) lớn hơn khoảng 25% so với ion Li⁺ (0.76 Å). Sự khác biệt này đặt ra thách thức kỹ thuật lớn: ion lớn hơn đòi hỏi cấu trúc mạng tinh thể của vật liệu điện cực phải có khoảng cách lớp lớn hơn và bền vững hơn để chịu được lực giãn nở thể tích trong quá trình sạc/xả liên tục mà không bị nứt vỡ hoặc suy hao dung lượng riêng.

Cực dương chứa hợp chất gốc natri

Cực dương (Cathode) của pin natri ion là nguồn cung cấp hạt mang điện Na⁺ ban đầu và quyết định trực tiếp đến điện áp cũng như dung lượng riêng của cell pin.

Hiện nay, các nhà sản xuất đang phát triển cực dương theo ba nhánh vật liệu chính:

• Hợp chất xanh Prussian (Prussian Blue analogues – PBAs): Cấu trúc khung thông thoáng dạng lập phương giúp ion Na⁺ dịch chuyển rất nhanh, dễ chế tạo và chi phí thấp. Điểm yếu lớn nhất là cấu trúc dễ giữ nước liên kết, gây phản ứng phụ làm giảm tuổi thọ pin.
• Oxit kim loại chuyển tiếp phân lớp (Layered Transition Metal Oxides): Cấu trúc tương tự như cực dương của pin lithium-ion, cho mật độ năng lượng cao nhất. Tuy nhiên, cấu trúc này dễ bị nứt vỡ cơ học do sự co giãn thể tích quá mức của các ion natri lớn khi sạc/xả với dòng lớn.
• Hợp chất Polyanion (Polyanionic compounds): Có độ bền cấu trúc cao nhất, mang lại tuổi thọ chu kỳ dài và độ an toàn nhiệt vượt trội, nhưng mật độ năng lượng thấp hơn hai nhóm trên.

Hãng sản xuất pin lớn nhất thế giới CATL đã giải quyết bài toán nứt vỡ tinh thể của cực dương bằng cách tái cấu trúc bề mặt vật liệu oxit kim loại phân lớp và thiết kế lại mạng lưới dẫn điện tinh thể. Phương pháp này giúp tăng tính đàn hồi của vật liệu cathode, giảm thiểu tỷ lệ nứt vỡ cơ học xuống dưới 0.5% sau 1000 chu kỳ sạc xả.

Cực âm cấu tạo từ carbon cứng

Cực âm (Anode) của pin natri ion sử dụng vật liệu carbon cứng (Hard Carbon) thay vì than chì (Graphite) như trên pin lithium-ion.

Than chì có khoảng cách giữa các lớp nguyên tử quá nhỏ (0.335 nm), không đủ chỗ cho ion Na⁺ kích thước lớn chèn vào (hiện tượng xen cài kém hiệu quả dẫn đến dung lượng lưu trữ cực thấp).

Carbon cứng là dạng carbon không thể đồ thị hóa hoàn toàn, cấu trúc vô định hình của nó có khoảng cách lớp lớn hơn (>0.37 nm) cùng nhiều lỗ rỗng nano giúp hấp thụ và giải phóng ion natri dễ dàng hơn.

Tuy nhiên, việc sản xuất carbon cứng chất lượng cao tương đối phức tạp. Vật liệu này thường được tổng hợp từ nguồn sinh khối tự nhiên (như vỏ dừa, tinh bột, gỗ) qua quá trình nhiệt phân ở nhiệt độ cực cao từ 1100°C đến 1300°C trong môi trường khí trơ.

Chi phí xử lý nhiệt và kiểm soát tạp chất từ sinh khối là một trong những rào cản lớn khiến giá thành thực tế của anode carbon cứng hiện vẫn chưa tối ưu hóa ở quy mô công nghiệp.

Chất điện phân dẫn truyền ion natri

Chất điện phân (Electrolyte) đóng vai trò là dung môi trung gian cho phép các ion natri di chuyển tự do giữa hai điện cực, ngăn không cho dòng điện chạy trực tiếp qua trong lòng pin (tránh đoản mạch).

Thành phần cơ bản của chất điện phân gồm:

• Muối natri vô cơ như Natri Hexafluorophosphate (NaPF₆) hoặc Natri Perchlorate (NaClO₄).
• Hòa tan trong các dung môi hữu cơ carbonate như Ethylene Carbonate (EC), Diethyl Carbonate (DEC) hoặc Dimethyl Carbonate (DMC).

Trong chu kỳ sạc đầu tiên, một lớp màng bảo vệ mỏng gọi là SEI (Solid Electrolyte Interphase – Lớp trung gian điện phân rắn) sẽ tự động hình thành trên bề mặt cực âm carbon cứng do phản ứng phân hủy dung môi điện phân.

Lớp SEI này có vai trò sống còn:

• Ngăn cản chất điện phân tiếp tục bị phân hủy ở các chu kỳ sau.
• Cho phép ion Na⁺ đi qua tự do nhưng chặn dòng electron.
• Quyết định trực tiếp đến tuổi thọ, tốc độ tự xả và độ ổn định hóa học lâu dài của pin. Nếu lớp SEI không bền, pin sẽ nhanh bị cạn kiệt dung lượng do tiêu hao chất điện phân liên tục.

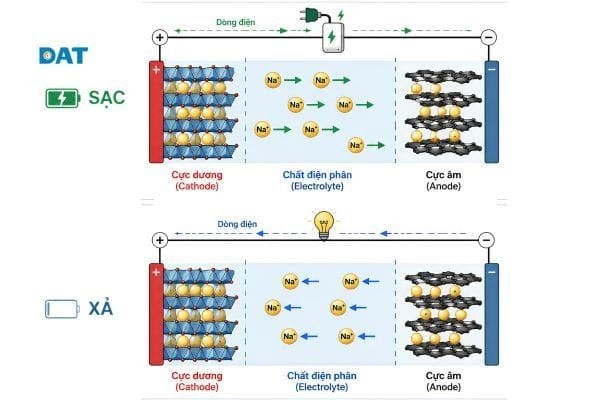

Dòng điện tạo từ dịch chuyển ion

Khi kết nối tải tiêu thụ hoặc nguồn sạc vào pin natri ion, một chu kỳ sạc hoặc xả sẽ diễn ra thông qua dòng dịch chuyển của ion Na⁺ qua màng ngăn (separator) cấu tạo từ polymer xốp.

• Quá trình sạc: Dưới tác dụng của dòng điện bên ngoài, các ion Na⁺ bị tách ra khỏi cực dương phân lớp (quá trình giải xen cài), di chuyển xuyên qua chất điện phân và màng ngăn để đi vào xen cài trong các lỗ rỗng của cực âm carbon cứng.
• Quá trình xả: Các ion Na⁺ giải phóng khỏi cực âm carbon cứng, di chuyển ngược lại qua chất điện phân để quay về cấu trúc của cực dương. Dòng electron tương ứng buộc phải đi qua mạch ngoài, tạo ra dòng điện cung cấp cho thiết bị.

Một hiện tượng kỹ thuật thường gặp ở các chu kỳ đầu tiên là suy hao dung lượng không thể đảo ngược (first-cycle irreversible capacity loss). Nguyên nhân là do một lượng lớn ion Na⁺ bị bẫy vĩnh viễn trong cấu trúc cực âm và tham gia vào quá trình tạo dựng lớp SEI ban đầu.

Để khắc phục hiện tượng này, các nhà sản xuất áp dụng kỹ thuật “tiền natri hóa” (pre-sodiumation), tức là bổ sung thêm một lượng hạt mang điện natri dư thừa vào điện cực hoặc chất điện phân trước khi đóng gói cell pin.

So sánh pin natri ion và pin lithium ion

Để có cái nhìn tổng quan về hiệu năng kỹ thuật và tính khả thi thương mại, dưới đây là bảng đối chiếu chi tiết giữa công nghệ pin natri ion với các dòng pin lithium-ion phổ biến hiện nay:

Chi phí sản xuất natri thấp hơn lithium

Giá thành nguyên liệu rẻ là lợi thế tuyệt đối của pin natri ion. Muối Natri Carbonate (Na₂CO₃) công nghiệp dùng để tổng hợp vật liệu pin có giá thành ổn định và rẻ hơn gấp 20 đến 50 lần so với Lithium Carbonate (Li₂CO₃), vốn thường xuyên chịu biến động mạnh về giá trên sàn giao dịch kim loại quốc tế.

Hơn thế nữa, pin natri ion cho phép sử dụng lá nhôm (Aluminum foil) làm cực thu dòng (current collector) cho cả cực dương lẫn cực âm. Ở pin lithium-ion, do lithium phản ứng hóa học tạo hợp kim với nhôm ở điện thế thấp, người ta bắt buộc phải dùng lá đồng (Copper foil) đắt tiền làm cực thu dòng ở phía anode. Việc thay thế hoàn toàn đồng bằng nhôm giúp cắt giảm thêm khoảng 8% – 10% chi phí vật liệu cấu thành cell pin.

Mật độ năng lượng của natri thấp hơn

Mật độ năng lượng thấp hơn là rào cản kỹ thuật lớn nhất khiến pin natri ion chưa thể thay thế hoàn toàn pin lithium-ion trong các thiết bị yêu cầu kích thước tối giản.

• Mật độ năng lượng cell pin natri ion hiện nay dao động ở mức 100 – 160 Wh/kg.
• Pin LFP (Lithium Iron Phosphate) đạt 140 – 200 Wh/kg.
• Pin NMC (Niken Mangan Coban) đạt hiệu suất vượt trội với 200 – 300 Wh/kg.

Do khối lượng nguyên tử của Natri (23 g/mol) nặng gấp hơn 3 lần Lithium (6.9 g/mol), đồng thời điện thế tiêu chuẩn của natri thấp hơn lithium khoảng 0.3 V, một bộ pin natri ion sẽ nặng hơn và có thể tích lớn hơn khoảng 30% – 50% so với bộ pin lithium-ion có cùng dung lượng điện. Đây là lý do dòng pin này không phù hợp cho điện thoại mỏng nhẹ hoặc xe điện hành trình dài (Long Range EV).

Tốc độ sạc pin natri nhanh hơn

Mặc dù có kích thước ion lớn hơn, cấu trúc mạng tinh thể của vật liệu điện cực natri lại cho phép tốc độ khuếch tán ion nhanh hơn với năng lượng hoạt hóa thấp hơn.

Động học phản ứng diễn ra nhanh giúp pin natri ion sạc từ 0% lên 80% dung lượng chỉ trong 15 đến 20 phút ở điều kiện tiêu chuẩn. Ở nhiệt độ thấp, pin vẫn duy trì được tốc độ nhận dòng sạc lớn mà không xảy ra hiện tượng lắng đọng kim loại tự do trên bề mặt cực âm (hiện tượng tạo nhánh gai dendrite gây đoản mạch), một lỗi kỹ thuật cực kỳ nguy hiểm thường gặp trên pin lithium-ion khi sạc nhanh ở môi trường lạnh.

Độ an toàn chống cháy nổ vượt trội

Độ ổn định hóa học cao giúp pin natri ion giảm thiểu tối đa rủi ro xảy ra hiện tượng thoát nhiệt (thermal runaway) – nguyên nhân hàng đầu gây cháy nổ pin.

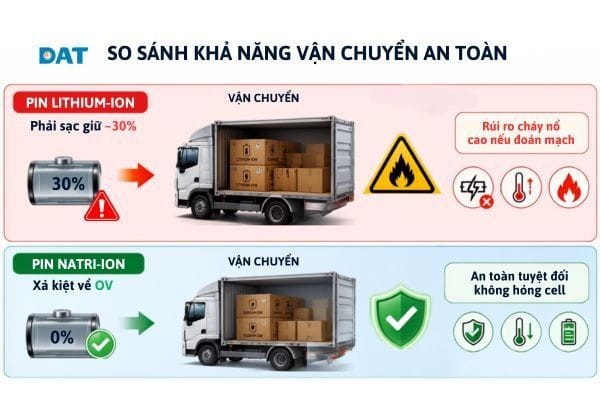

Khác với pin lithium-ion (nếu xả kiệt về 0V sẽ gây hòa tan cực đồng thu dòng và làm hỏng vĩnh viễn cell pin, thậm chí cháy nổ khi sạc lại), pin natri ion có thể xả kiệt về mức 0 Volt (hoàn toàn không tích điện) trong quá trình lưu trữ và vận chuyển tầm xa.

Trạng thái không năng lượng này triệt tiêu hoàn toàn nguy cơ đoản mạch (ngắn mạch) tự phát hay cháy nổ do va đập vật lý trong suốt quá trình vận tải hàng không hay đường biển. Nhiều thử nghiệm đâm xuyên bằng đinh thép (Nail penetration test) và thử nghiệm ép dẹp cho thấy cell pin natri chỉ sinh nhiệt nhẹ mà không bốc khói hay phát hỏa.

Khả năng chịu nhiệt độ khắc nghiệt tốt

Pin natri ion sở hữu dải nhiệt độ vận hành cực rộng, đặc biệt hoạt động xuất sắc ở môi trường lạnh giá.

Nghiên cứu thực tế từ Phòng thí nghiệm Quốc gia Argonne (Mỹ) chứng minh pin natri ion giữ được trên 90% dung lượng thực tế ở nhiệt độ cực âm -20°C, trong khi pin lithium-ion LFP thường sụt giảm dung lượng xuống dưới 70% trong cùng điều kiện và gặp khó khăn lớn khi nhận dòng sạc.

Khả năng chịu nhiệt độ cao lên đến 60°C cũng giúp hệ thống lưu trữ điện năng dùng pin natri cắt giảm được tối đa chi phí đầu tư cho hệ thống thông gió và điều hòa làm mát (HVAC) chủ động tại các vùng khí hậu khắc nghiệt.

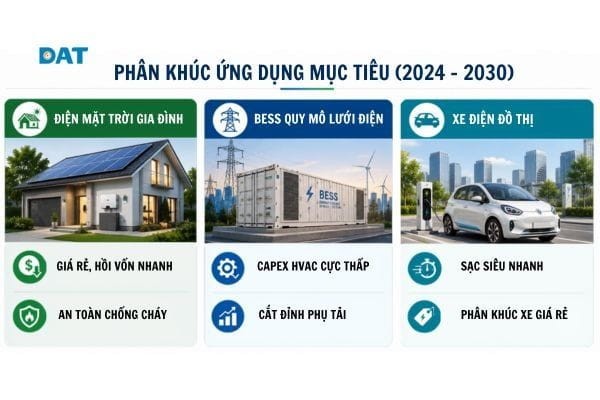

Ứng dụng của pin natri ion trong ngành năng lượng

Giai đoạn từ năm 2024 đến năm 2030 được dự báo là thời kỳ bùng nổ thương mại hóa của công nghệ natri ion. Do các đặc tính vật lý đặc thù, công nghệ này không tập trung cạnh tranh ở những phân khúc đòi hỏi mật độ năng lượng siêu cao, mà hướng thẳng vào ba thị trường trọng điểm đòi hỏi tính kinh tế và độ an toàn.

Một xu hướng thiết kế đang được áp dụng rộng rãi là lai hóa (hybridization) đóng gói chung cell pin natri ion và cell pin lithium-ion vào cùng một bộ pin (pack). Hệ thống quản lý pin (BMS) thông minh sẽ điều phối: tận dụng tốc độ sạc nhanh và khả năng chịu nhiệt của natri ion ở các giai đoạn dòng lớn, đồng thời lấy mật độ năng lượng cao của lithium-ion để tối ưu quãng đường hoặc thời gian sử dụng.

Hệ thống lưu trữ điện mặt trời gia đình

Đối với hệ thống điện mặt trời có lưu trữ (Hybrid Solar ESS) dùng cho hộ gia đình, thể tích và trọng lượng của pin không phải là rào cản quá lớn vì pin được lắp đặt cố định tại một góc nhà hoặc phòng kỹ thuật.

Tính kinh tế là yếu tố quyết định lựa chọn lắp đặt:

• Rút ngắn thời gian hoàn vốn: Giá thành pin natri ion rẻ hơn giúp giảm đáng kể chi phí đầu tư ban đầu cho hệ thống lưu trữ.
• Độ bền cao: Tuổi thọ đạt từ 2.000 đến 4.000 chu kỳ sạc/xả sâu (tương đương 8 đến 12 năm sử dụng liên tục) đảm bảo chu kỳ khai thác dài hạn.
• An toàn tuyệt đối: Loại bỏ hoàn toàn mối lo ngại về hỏa hoạn khi đặt bộ lưu trữ điện năng công suất lớn ngay trong không gian sống của gia đình.

Hiện nay, các thế hệ pin natri ion lưu trữ mới đang được thiết kế tích hợp cấu trúc mạch tương thích hoàn toàn với các dòng Hybrid Inverter phổ biến trên thị trường, cho phép lắp đặt thay thế trực tiếp vào các hệ thống hiện hữu mà không cần đổi mới bộ biến tần.

Trạm lưu trữ năng lượng quy mô lớn

Ở cấp độ công nghiệp và nhà máy điện, các trạm lưu trữ năng lượng dạng container (BESS – Battery Energy Storage System) quy mô hàng chục Megawatt (MW) đòi hỏi vốn đầu tư thiết bị (CAPEX) cực thấp để tối ưu hóa hiệu quả kinh tế.

Việc ứng dụng pin natri ion giúp các đơn vị vận hành lưới điện:

• Cắt giảm chi phí vận hành (OPEX): Do pin chịu được dải nhiệt rộng, hệ thống điều hòa HVAC làm mát trạm container không cần hoạt động liên tục ở công suất cao, tiết kiệm lượng điện tự dùng đáng kể.
• Cân bằng lưới điện và cạo đỉnh phụ tải (Peak Shaving): Tốc độ phản hồi và nhận dòng sạc nhanh của pin natri cực kỳ lý tưởng để hấp thụ lượng điện mặt trời dư thừa vào buổi trưa và phát nhanh lên lưới vào giờ cao điểm tối.

Xe điện phân khúc giá rẻ

Trong ngành công nghiệp xe điện (EV), pin natri ion đang định hình lại phân khúc xe đô thị cỡ nhỏ (Micro-mobility), xe máy điện và xe bus nội đô.

Một số hãng xe điện lớn đã tiên phong thương mại hóa công nghệ này:

• BYD (Trung Quốc): Dòng xe hatchback cỡ nhỏ BYD Seagull đã được thử nghiệm phiên bản sử dụng pin natri ion, mang lại giá bán dễ tiếp cận hơn cho người dùng phổ thông.
• Yiwei (Liên doanh giữa JAC và Volkswagen): Đã chính thức xuất xưởng mẫu xe điện thương mại đầu tiên trên thế giới trang bị bộ pin natri ion công suất 25 kWh do HiNa Battery sản xuất.

Sử dụng pin natri ion cho xe đô thị là một sự đánh đổi thông minh: người dùng chấp nhận cự ly di chuyển ngắn hơn trong một lần sạc (khoảng 250 – 300 km) để đổi lấy thời gian sạc pin cực nhanh (chỉ bằng một nửa thời gian sạc pin thường) và một mức giá sở hữu xe rẻ hơn đáng kể.

Câu hỏi thường gặp về pin natri ion

Tuổi thọ của pin natri ion thực tế đạt bao nhiêu chu kỳ sạc xả?

Hiện nay, pin natri ion thương mại thế hệ mới đạt tuổi thọ trung bình từ 2.000 đến 4.000 chu kỳ sạc/xả sâu (ở mức xả sâu DOD 80%) trước khi dung lượng thiết kế sụt giảm xuống còn 80% ban đầu.

Mức tuổi thọ này cao gấp đôi pin NMC truyền thống nhưng vẫn thấp hơn một chút so với pin lithium LFP chất lượng cao (thường đạt 3.000 đến 6.000 chu kỳ).

Khi nào pin natri ion được thương mại hóa diện rộng tại thị trường Việt Nam?

Pin natri ion bắt đầu xuất hiện dưới dạng các mô-đun lưu trữ mẫu cho hệ thống điện mặt trời và xe điện hai bánh tại Việt Nam từ cuối năm 2024.

Dự báo làn sóng thương mại hóa quy mô công nghiệp với các sản phẩm đóng gói hoàn chỉnh chất lượng cao sẽ bùng nổ mạnh mẽ trong giai đoạn 2025 – 2026, khi các nhà máy sản xuất cell pin lớn ở châu Á tối ưu hóa hoàn toàn dây chuyền sản xuất hàng loạt.

Quy trình tái chế pin natri ion có dễ hơn và thân thiện với môi trường hơn pin lithium không?

Có, quy trình tái chế pin natri ion dễ dàng và an toàn hơn đáng kể.

Do thành phần cấu tạo hoàn toàn không chứa các kim loại nặng đắt đỏ và độc hại như Cobalt, Niken hay Lithium, quá trình phân tách hóa chất diễn ra đơn giản hơn, ít phát thải hóa chất độc hại ra môi trường.

Ngoài ra, việc dùng lá nhôm ở cả hai cực thay cho đồng cũng giúp đơn giản hóa khâu phân loại cơ học lúc nghiền nát vật liệu pin tái chế.

Tổng kết

Pin natri ion là một bước tiến công nghệ đột phá, giải quyết triệt để bài toán chi phí và độ an toàn cháy nổ cho ngành lưu trữ năng lượng.

Dù mật độ năng lượng chưa thể tối ưu cho các thiết bị di động siêu nhẹ, nhưng với những ưu thế vượt trội về khả năng chịu nhiệt, tốc độ sạc nhanh và nguồn nguyên liệu dồi dào, pin natri ion chắc chắn sẽ trở thành trụ cột quan trọng trong các hệ thống lưu trữ điện mặt trời và xe điện đô thị tương lai gần.
