Trở kháng là gì? Công thức tính và vai trò trong hệ thống điện mặt trời

• Trở kháng (ký hiệu là Z, đơn vị Ohm (Ω)) là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều (AC), bao gồm cả điện trở thuần và điện kháng (cảm kháng và dung kháng).
• Trở kháng quyết định hiệu suất truyền tải điện xoay chiều từ inverter lên lưới điện, ảnh hưởng trực tiếp đến thuật toán bám điểm công suất cực đại (MPPT).
• Lệch trở kháng lớn giữa đầu ra hệ thống solar và lưới điện là nguyên nhân chính gây lỗi quá điện áp (Grid Overvoltage), khiến inverter dừng hoạt động đột ngột.
• Việc kiểm soát trở kháng đường dây AC thông qua tính toán tiết diện cáp phù hợp và lắp đặt cuộn kháng (AC Reactor) giúp triệt tiêu sóng hài, bảo vệ an toàn cho toàn hệ thống.

Sau khi đã nắm được tổng quan về các điểm cốt lõi, việc đi sâu phân tích cơ chế vật lý của trở kháng sẽ giúp bạn tối ưu hóa thiết kế hệ thống điện mặt trời một cách khoa học. Việc thấu hiểu tường tận cấu trúc trở kháng xoay chiều không chỉ giúp giảm tổn hao điện năng mà còn ngăn ngừa các sự cố dừng hoạt động ngoài ý muốn. Dưới đây là phân tích chi tiết từ đội ngũ kỹ sư của DAT Group.

Trở Kháng Là Gì?

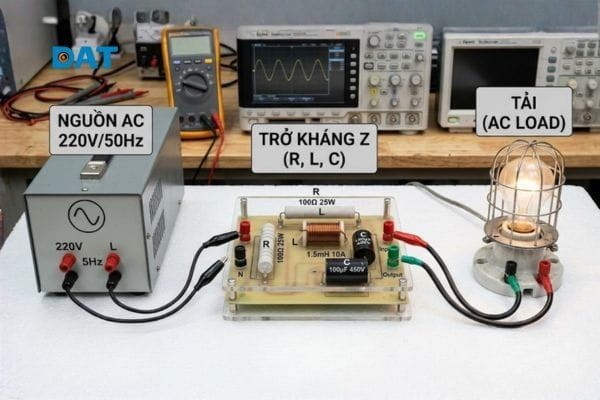

Trở kháng (Impedance, ký hiệu là Z) là đại lượng vật lý đặc trưng cho sự cản trở dòng điện xoay chiều (AC) trong một mạch điện, được xác định bởi cả biên độ và góc lệch pha giữa điện áp và dòng điện. Khái niệm này là sự mở rộng của điện trở thuần trong mạch điện một chiều (DC) sang môi trường xoay chiều phức tạp hơn.

Trong mạch điện một chiều (DC), chỉ có điện trở thuần R cản trở dòng chuyển động của các electron. Lúc này, mối quan hệ giữa điện áp và dòng điện tuân theo định luật Ohm đơn giản (U = I × R). Tuy nhiên, trong hệ thống điện xoay chiều (AC), dòng điện liên tục thay đổi chiều và cường độ theo thời gian. Sự biến thiên này sinh ra các hiện tượng cảm ứng điện từ và tích lũy điện trường. Do đó, cản trở dòng điện AC không chỉ có điện trở thuần R mà còn có:

• Cảm kháng (XL) phát sinh từ cuộn cảm.
• Dung kháng (XC) phát sinh từ tụ điện.

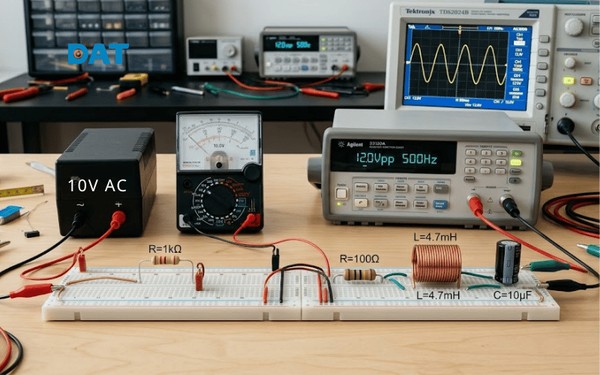

Trở kháng tổng hợp tất cả các thành phần cản trở này. Nó không chỉ làm giảm cường độ dòng điện mà còn làm dịch chuyển pha thời gian của dòng điện so với điện áp, tạo ra góc lệch pha φ. Đây là thông số quan trọng nhất khi tính toán phụ tải, thiết kế đường dây AC và phối hợp đấu nối nguồn phát điện mặt trời vào lưới điện quốc gia.

Công Thức Tính Trở Kháng Điện Xoay Chiều

Trở kháng của một mạch điện xoay chiều nối tiếp được tính bằng tổng hình học của điện trở thuần và hiệu số giữa cảm kháng với dung kháng. Công thức tổng quát được xác định như sau:

Z = √(R² + (XL − XC)²)

Trong đó:

• Z: Trở kháng của mạch xoay chiều (đơn vị: Ohm – Ω).
• R: Điện trở thuần (đơn vị: Ohm – Ω).
• XL: Cảm kháng của cuộn cảm (đơn vị: Ohm – Ω).
• XC: Dung kháng của tụ điện (đơn vị: Ohm – Ω).

Trên giản đồ vectơ (mặt phẳng phức), trở kháng được biểu diễn như một vectơ với:

• Phần thực nằm trên trục hoành đại diện cho điện trở R.
• Phần ảo nằm trên trục tung đại diện cho hiệu số điện kháng (XL − XC).

Độ dài của vectơ chính là trị số trở kháng Z, và góc tạo bởi vectơ này với trục hoành chính là góc lệch pha φ giữa điện áp và dòng điện. Trị số trở kháng này không cố định mà thay đổi liên tục tùy thuộc vào tần số (f) của nguồn điện AC.

Điện Trở Thuần Ký Hiệu Là R

Điện trở thuần (R) là thành phần cản trở dòng điện xoay chiều mà không gây ra sự lệch pha giữa điện áp và dòng điện, chuyển hóa hoàn toàn điện năng thành nhiệt năng.

Điện trở thuần xuất hiện trong mọi dây dẫn và thiết bị điện do sự va chạm của các electron với các ion ở nút mạng tinh thể của vật liệu. Giá trị của điện trở thuần phụ thuộc vào:

• Vật liệu cấu tạo (đồng, nhôm).
• Chiều dài.
• Tiết diện dây dẫn.
• Nhiệt độ môi trường.

Điện trở thuần hoàn toàn độc lập với tần số của dòng điện xoay chiều.

Trong hệ thống điện mặt trời, điện trở thuần của các tuyến cáp AC là nguyên nhân trực tiếp gây ra tổn hao công suất phát nóng (Ploss = I² × R). Điện trở này càng lớn, tổn hao năng lượng trên đường truyền từ inverter đến điểm đấu nối lưới càng cao.

Cảm Kháng Tạo Bởi Cuộn Cảm

Cảm kháng (XL) là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều gây ra bởi hiện tượng tự cảm trong cuộn cảm, tỷ lệ thuận với tần số của dòng điện.

Công thức tính cảm kháng:

XL = 2πfL

Trong đó:

• f: Tần số của dòng điện xoay chiều (Hz).
• L: Độ tự cảm của cuộn cảm (Henry – H).

Khi dòng điện AC biến thiên chạy qua cuộn cảm, nó sinh ra một từ trường biến thiên. Theo định luật Lenz, từ trường này sinh ra một suất điện động tự cảm chống lại sự biến thiên của dòng điện ban đầu. Hiện tượng này làm cho dòng điện chạy qua cuộn cảm luôn biến thiên trễ pha 90° so với điện áp đặt vào hai đầu cuộn cảm.

Trong thực tế, các thiết bị điện như động cơ không đồng bộ, máy biến áp và chấn lưu là những phụ tải có tính cảm kháng rất lớn. Khi khởi động, các thiết bị này kéo một dòng điện khởi động (inrush current) cực lớn để thiết lập từ trường. Dòng điện này đi qua trở kháng đường dây gây ra sụt áp tức thời trên lưới điện nội bộ, ảnh hưởng trực tiếp đến độ ổn định điện áp của các nguồn điện mặt trời lắp đặt gần đó.

Dung Kháng Tạo Bởi Tụ Điện

Dung kháng (XC) là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều của tụ điện, tỷ lệ nghịch với tần số của dòng điện.

Công thức tính dung kháng:

XC = 1/(2πfC)

Trong đó:

• C: Điện dung của tụ điện (Farad – F).
• f: Tần số của dòng điện xoay chiều (Hz).

Tụ điện không cho dòng điện một chiều đi qua nhưng cho dòng xoay chiều đi qua nhờ quá trình liên tục nạp và phóng điện ở hai bản cực. Quá trình này làm cho dòng điện xoay chiều đi qua tụ điện luôn sớm pha 90° so với điện áp ở hai đầu tụ. Dung kháng càng nhỏ khi điện dung hoặc tần số dòng điện càng lớn, giúp dòng điện đi qua dễ dàng hơn.

Trong các nhà máy công nghiệp, hệ thống tụ bù được lắp đặt để tận dụng tính chất sớm pha của dung kháng nhằm trung hòa lượng cảm kháng do động cơ sinh ra. Việc này giúp nâng cao hệ số công suất cosφ về gần mức bằng 1, giảm dòng điện chạy trên đường dây truyền tải, hạn chế sụt áp và tránh bị phạt tiền công suất phản kháng theo quy định của đơn vị điện lực.

Vai Trò Của Trở Kháng Trong Hệ Thống Điện Mặt Trời

Trở kháng của lưới điện tại điểm đấu nối (Grid Impedance) và trở kháng của đường cáp truyền tải AC quyết định trực tiếp đến hiệu suất phát điện, khả năng hòa lưới ổn định và độ an toàn của hệ thống inverter.

Khi điện mặt trời được hòa vào lưới điện, inverter hoạt động như một nguồn bơm dòng điện vào hệ thống. Lượng công suất truyền tải thành công và độ ổn định của điện áp tại điểm đấu nối phụ thuộc hoàn toàn vào mối tương quan trở kháng giữa nguồn phát (inverter) và tải nhận (lưới điện).

Tối Ưu Hóa Hiệu Suất Inverter Hòa Lưới

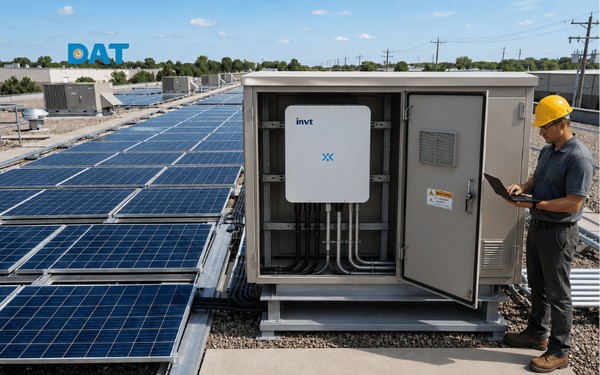

Inverter hòa lưới sử dụng các thuật toán nội bộ để liên tục bám sát và phối hợp trở kháng đầu ra của nó với trở kháng lưới điện nhằm đạt hiệu quả truyền tải công suất tối đa.

Theo lý thuyết truyền công suất cực đại, công suất truyền tải từ inverter lên lưới đạt giá trị lớn nhất khi trở kháng đầu ra của inverter tương thích (phối hợp trở kháng) với trở kháng của lưới điện tại điểm đấu nối chung (PCC). Nếu trở kháng lưới tại điểm đấu nối quá cao (thường xảy ra ở cuối đường dây truyền tải dài hoặc trạm biến áp bị quá tải), dòng điện phát ra từ inverter gặp lực cản lớn.

Để duy trì dòng công suất phát ra theo thiết kế, inverter buộc phải nâng điện áp đầu ra AC của nó cao hơn điện áp lưới. Nếu trở kháng lưới quá lớn, điện áp này sẽ tăng vượt ngưỡng an toàn. Lúc này, inverter sẽ báo lỗi quá điện áp AC (Grid Overvoltage) và tự động ngắt khỏi lưới điện để bảo vệ linh kiện bên trong. Sự mất cân bằng trở kháng này gây gián đoạn quá trình phát điện, trực tiếp làm giảm sản lượng năng lượng của dự án.

Kiểm Soát Sụt Áp Trên Đường Dây Ac

Trở kháng của cáp dẫn xoay chiều (gồm điện trở thuần và cảm kháng của cáp) gây ra độ sụt áp từ đầu ra inverter đến điểm đấu nối chung, yêu cầu phải được kiểm soát dưới mức 1% đến 2%.

Để tính toán chính xác độ sụt áp (ΔU) trên đường dây AC 3 pha phục vụ thiết kế hệ thống điện mặt trời, kỹ sư sử dụng công thức:

ΔU = √3 × I × (Rcáp × cosφ + Xcáp × sinφ)

Trong đó:

• I: Dòng điện định mức của inverter (A).
• Rcáp và Xcáp: Lần lượt là điện trở và cảm kháng của cáp dẫn AC (Ω).
• cosφ: Hệ số công suất của hệ thống.

Nhiều đơn vị thi công vì để giảm chi phí đầu tư ban đầu thường lựa chọn tiết diện cáp AC quá nhỏ hoặc sử dụng cáp có điện trở lớn. Điều này vô tình làm tăng trở kháng của đường dây truyền tải AC. Vào thời điểm giữa trưa, khi các tấm pin sản sinh công suất đỉnh, dòng điện I đạt mức tối đa. Nếu trở kháng cáp lớn, độ sụt áp trên đường cáp tăng cao, đẩy điện áp tại cổng AC của inverter lên rất cao so với điểm đấu nối.

Hệ quả là inverter liên tục dừng hoạt động do lỗi quá áp đường dây, mặc dù điện áp lưới tại tủ điện tổng vẫn ở mức bình thường. Chọn đúng tiết diện cáp dựa trên việc tính toán trở kháng là giải pháp bắt buộc để giải quyết triệt để lỗi này.

Đảm Bảo Tiêu Chuẩn Kết Nối Lưới Điện

Khi nhiều inverter hòa lưới hoạt động song song trong một hệ thống lớn, sự tương tác giữa trở kháng lưới và các bộ lọc tần số của inverter có thể gây ra hiện tượng cộng hưởng trở kháng, dẫn đến méo sóng hài dòng điện.

Các hệ thống điện mặt trời mái nhà công nghiệp quy mô lớn thường sử dụng hàng chục inverter hòa lưới hoạt động song song. Mỗi inverter đều có bộ lọc LC hoặc LCL ở ngõ ra để làm mịn dạng sóng dòng điện trước khi hòa lưới. Tuy nhiên, các bộ lọc này khi kết hợp với trở kháng của lưới điện nội bộ và máy biến áp có thể tạo thành các mạch cộng hưởng song song hoặc nối tiếp tại một số tần số nhất định.

Nếu xảy ra hiện tượng cộng hưởng tại tần số của các sóng hài (như sóng hài bậc 3, 5, 7, 11), biên độ dòng điện sóng hài sẽ bị khuếch đại lên nhiều lần. Hiện tượng này làm méo dạng sóng điện áp lưới, gây nóng máy biến áp, nhảy aptomat không rõ nguyên nhân và làm nhiễu loạn các thiết bị đo lường nhạy cảm.

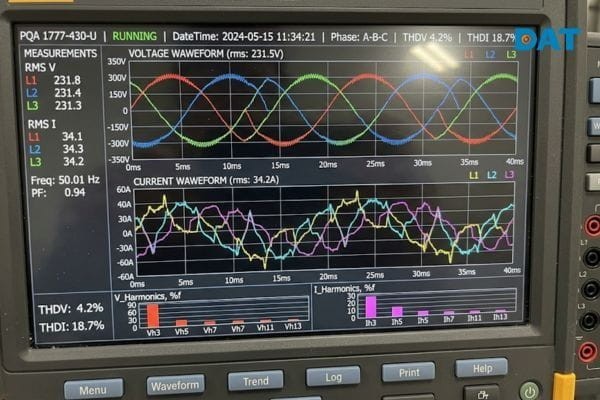

Để đáp ứng các tiêu chuẩn kỹ thuật nối lưới nghiêm ngặt (như tiêu chuẩn IEEE 1547 hoặc quy định kỹ thuật của EVN), các hệ thống này bắt buộc phải lắp đặt cuộn kháng AC (AC Reactor) nối tiếp trước điểm đấu nối chung nhằm thay đổi đặc tính trở kháng của mạch, triệt tiêu các điểm cộng hưởng và giảm độ méo hài dòng điện (THDi) xuống dưới mức 5%.

Sự Khác Biệt Giữa Trở Kháng Và Điện Trở

Điện trở là đại lượng cản trở dòng điện một chiều (DC) cố định và không phụ thuộc vào tần số, trong khi trở kháng là đại lượng cản trở dòng điện xoay chiều (AC) thay đổi liên tục theo tần số nguồn điện.

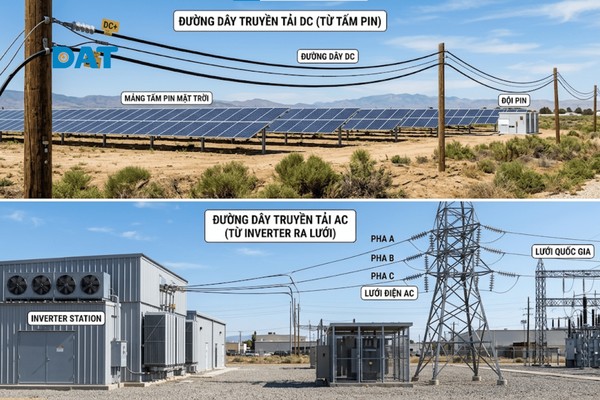

Trong thiết kế hệ thống phân phối điện mặt trời, sự khác biệt này tạo ra các bài toán đánh giá khác nhau. Đối với phía điện một chiều DC (nối từ chuỗi tấm pin mặt trời về inverter), kỹ sư chỉ cần quan tâm đến điện trở thuần R của cáp để tính tổn hao công suất. Tuy nhiên, đối với phía điện xoay chiều AC (nối từ inverter ra lưới), việc tính toán bắt buộc phải xét đến trở kháng Z. Nếu bỏ qua cảm kháng của các tuyến cáp dài hoặc máy biến áp, thiết kế sẽ gặp sai số lớn về sụt áp và bù công suất phản kháng.

Câu Hỏi Thường Gặp Về Trở Kháng Điện

Ký Hiệu Vật Lý Của Trở Kháng Là Gì?

Trở kháng được ký hiệu bằng chữ Z viết hoa, và trong kỹ thuật điện chuyên sâu, nó được biểu diễn dưới dạng một số phức toán học.

Công thức biểu diễn số phức của trở kháng là:

Z = R + jX

Trong đó:

• R: Phần thực (Real part) của trở kháng, đại diện cho điện trở thuần gây tiêu hao năng lượng dưới dạng nhiệt.
• X: Phần ảo (Imaginary part) của trở kháng, đại diện cho điện kháng (gồm cảm kháng XL và dung kháng XC). Điện kháng chỉ tích lũy năng lượng dưới dạng từ trường hoặc điện trường rồi hoàn trả lại nguồn điện mà không tiêu thụ công suất thực.
• j: Đơn vị ảo trong kỹ thuật điện (j² = -1).

Đơn Vị Đo Lường Của Trở Kháng Là Gì?

Đơn vị đo lường chuẩn quốc tế (SI) của trở kháng là Ohm (ký hiệu là Ω).

Trong các hệ thống điện mặt trời quy mô công nghiệp hoặc lưới điện truyền tải cao thế, giá trị trở kháng có thể rất nhỏ hoặc rất lớn. Các kỹ sư thường sử dụng các đơn vị ước số và bội số để tính toán thuận tiện hơn:

• MiliOhm (mΩ): 1 mΩ = 0.001 Ω. Thường được dùng để đo trở kháng vòng lặp cực phát, trở kháng tiếp xúc của đầu nối cáp hoặc các đoạn cáp AC ngắn công suất lớn.
• KiloOhm (kΩ): 1 kΩ = 1.000 Ω. Thường dùng biểu thị trở kháng đầu vào của các thiết bị đo lường hoặc bảo vệ.
• MegaOhm (MΩ): 1 MΩ = 1.000.000 Ω. Thường dùng để đo trở kháng cách điện (điện trở cách điện) của hệ thống cáp DC và giàn pin mặt trời nhằm phát hiện lỗi rò rỉ điện xuống đất (Ground Fault).

Tác Động Của Tần Số Đến Trở Kháng Như Thế Nào?

Tần số của dòng điện xoay chiều thay đổi sẽ làm biến thiên giá trị của cảm kháng và dung kháng, từ đó làm thay đổi toàn bộ giá trị và góc pha của trở kháng tổng.

Khi tần số dòng điện tăng lên:

• Cảm kháng XL = 2πfL sẽ tăng theo tỷ lệ thuận. Dòng điện tần số cao sẽ khó đi qua cuộn cảm hơn.
• Dung kháng XC = 1/(2πfC) sẽ giảm theo tỷ lệ nghịch. Tụ điện cho dòng điện tần số cao đi qua dễ dàng hơn.

Tại Việt Nam, tần số lưới điện vận hành chuẩn là 50 Hz. Tuy nhiên, các linh kiện công suất bên trong inverter hòa lưới hoạt động đóng cắt ở tần số rất cao (tần số sóng mang dao động từ 16 kHz đến 20 kHz). Ở tần số đóng cắt cực cao này, trở kháng ký sinh trên đường dây và vỏ tủ điện tăng lên đáng kể, dễ gây ra các hiện tượng nhiễu sóng điện từ (EMI) nếu hệ thống tiếp địa và lọc nhiễu không được thiết kế đúng kỹ thuật.

Thiết Bị Đo Trở Kháng Chuyên Dụng Là Gì?

Để đo chính xác các thành phần của trở kháng, kỹ sư sử dụng máy đo LCR chuyên dụng, máy phân tích trở kháng mạng (VNA) hoặc máy đo trở kháng vòng lặp (Loop Impedance Tester).

• Máy đo LCR (LCR Meter): Sử dụng các tần số kiểm tra khác nhau để đo trực tiếp độ tự cảm (L), điện dung (C) và điện trở thuần (R) của linh kiện điện tử hoặc cuộn dây.
• Máy đo trở kháng vòng lặp (Loop Impedance Tester): Đây là thiết bị đo bắt buộc khi nghiệm thu hệ thống điện mặt trời. Máy đo trở kháng của vòng lặp kín từ điểm kiểm tra qua dây pha, chạy qua máy biến áp và quay về dây trung tính/dây tiếp địa. Trở kháng vòng lặp này phải đủ nhỏ để khi xảy ra sự cố ngắn mạch chạm đất, dòng điện ngắn mạch sẽ tăng cực đại trong thời gian ngắn nhất, đủ để kích hoạt các thiết bị bảo vệ như Aptomat (MCB/MCCB) ngắt điện tức thì.
• Quy trình đo an toàn: Trước khi thực hiện phép đo trở kháng vòng lặp trên hệ thống điện mặt trời, kỹ sư vận hành bắt buộc phải ngắt các nguồn phát điện xoay chiều của inverter và sử dụng các thiết bị bảo hộ cá nhân (kính bảo hộ, găng tay cách điện) để đề phòng rủi ro phóng điện hồ quang do điện áp lưới vẫn tồn tại tại điểm đo.

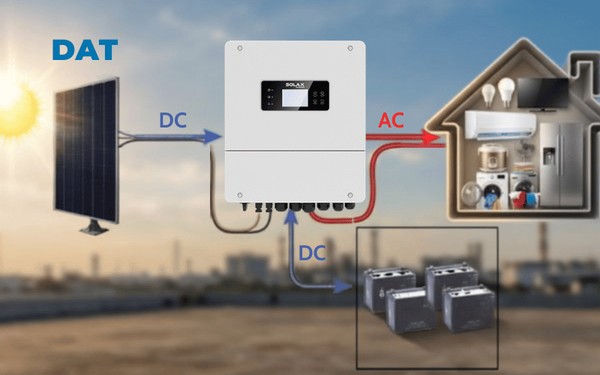

Như vậy, trở kháng không chỉ là một khái niệm lý thuyết mà là thông số kỹ thuật cốt lõi ảnh hưởng trực tiếp đến hiệu suất vận hành ổn định của mọi hệ thống điện mặt trời. Hiểu đúng và kiểm soát hiệu quả trở kháng là nền tảng để xây dựng một hệ thống điện mặt trời vận hành ổn định, an toàn và đạt hiệu suất tối ưu trong suốt vòng đời dự án. DAT Group cung cấp các giải pháp inverter, thiết bị điện và dịch vụ tư vấn kỹ thuật giúp doanh nghiệp tối ưu thiết kế, giảm tổn hao và nâng cao hiệu quả đầu tư cho các công trình điện mặt trời. Liên hệ với chúng tôi để được tư vấn chi tiết.
