10 Lỗi Biến Tần Thường Gặp Và Cách Khắc Phục

• Các lỗi biến tần phổ biến nhất gồm OC, UV, OV, OH, OL, GF… chiếm phần lớn sự cố dừng máy đột ngột.
• Nguyên nhân chính đến từ tải cơ khí, nguồn điện không ổn định và hệ thống tản nhiệt kém hiệu quả.
• Nhóm lỗi OC/OL thường liên quan quá dòng, quá tải do kẹt cơ khí, tăng tốc sai hoặc chọn sai công suất.
• Nhóm lỗi UV/OV xuất phát từ sụt áp hoặc quá áp DC Bus do nguồn điện, quán tính tải và thiếu điện trở hãm.
• Lỗi OH, GF và các lỗi phần cứng khác liên quan chủ yếu đến quá nhiệt, ẩm, hỏng cách điện hoặc linh kiện công suất.
• Giải pháp trọng tâm là bảo trì định kỳ: vệ sinh, siết nối, đo cách điện, kiểm tra quạt và cấu hình đúng thông số động cơ.

Từ những điểm chính trên, việc nắm rõ biểu hiện và cách xử lý từng mã lỗi cụ thể sẽ giúp tối ưu hóa thời gian vận hành của hệ thống điện công nghiệp. Để hiểu rõ hơn về cách nhận biết và khắc phục nhanh các sự cố này, DAT Group cung cấp bảng tra cứu nhanh và hướng dẫn chi tiết dưới đây.

Bảng Tra Cứu Nhanh Các Mã Lỗi Biến Tần Thường Gặp

Lỗi Oc (quá dòng)

Lỗi OC (Overcurrent) xảy ra khi dòng điện đầu ra từ biến tần cấp cho động cơ vượt quá giới hạn dòng điện định mức cho phép của thiết bị công suất bên trong biến tần. Đây là cơ chế tự bảo vệ để tránh cháy nổ module IGBT.

Nguyên Nhân Gây Lỗi Oc

Hiện tượng này thường là kết quả của sự mất cân bằng giữa tải cơ khí và khả năng đáp ứng của biến tần. Dưới đây là những tác nhân phổ biến nhất mà kỹ sư vận hành cần lưu ý:

• Tải quá nặng: Cơ cấu cơ khí bị kẹt hoặc tải tăng đột biến vượt khả năng đáp ứng của mô-men động cơ.
• Động cơ bị kẹt: Vòng bi động cơ bị vỡ hoặc rotor bị bó cứng không thể quay.
• Thời gian tăng tốc quá ngắn: Biến tần ép động cơ tăng tốc lên tần số đặt trong khoảng thời gian quá ngắn, tạo ra dòng khởi động cực lớn.
• Chạm đất hoặc ngắn mạch đầu ra: Dây cáp động lực từ biến tần ra động cơ bị bong tróc lớp cách điện và chạm nhau hoặc rò ra vỏ kim loại.
• Hỏng IGBT hoặc cảm biến dòng: Linh kiện phần cứng bên trong biến tần bị suy hao hoặc báo sai trị số dòng điện về board điều khiển.

Dấu Hiệu Nhận Biết

• Biến tần dừng hoạt động lập tức và màn hình hiển thị các ký tự mã lỗi: OC (Overcurrent), OC1 (Quá dòng khi tăng tốc), OC2 (Quá dòng khi giảm tốc), hoặc OC3 (Quá dòng khi chạy tốc độ ổn định).
• Đèn báo lỗi (ALARM) chuyển sang màu đỏ hoặc nhấp nháy liên tục.

Cách Khắc Phục Lỗi Oc

Khi gặp lỗi này, bạn cần thực hiện quy trình kiểm tra loại trừ để xác định chính xác vị trí sự cố:

• Tăng thời gian tăng tốc (Acceleration Time): Truy cập nhóm thông số cài đặt thời gian (thường là thông số F0.07 hoặc tương đương tùy dòng biến tần) để nâng thời gian tăng tốc lên nhằm giảm dòng khởi động.

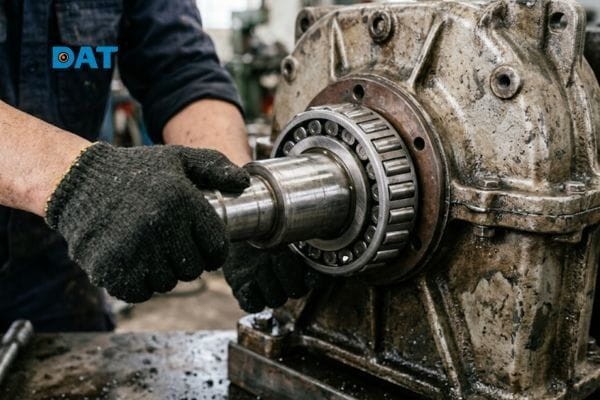

• Quay trục động cơ bằng tay: Ngắt nguồn điện, thử dùng tay quay trục động cơ hoặc trục hộp số xem có bị bó cứng hay nặng nề không.
• Kiểm tra cơ khí: Tiến hành bôi trơn, thay thế vòng bi, bạc đạn bị hỏng của động cơ và hộp số để giải phóng kẹt cơ khí.
• Đo kiểm cáp điện: Dùng đồng hồ vạn năng đo cách điện và kiểm tra các pha đầu ra U, V, W xem có bị chạm chập hay không trước khi cấp điện trở lại.

Lỗi Uv (thấp áp)

Lỗi UV (Under Voltage) xuất hiện khi điện áp của mạch một chiều trung gian (DC Bus) bên trong biến tần giảm xuống dưới ngưỡng bảo vệ thiết lập của nhà sản xuất (ví dụ: dưới 400V DC đối với biến tần nguồn cấp 3 pha 380V).

Nguyên Nhân Gây Lỗi Uv

Hiện tượng thấp áp thường bắt nguồn từ chất lượng lưới điện thiếu ổn định hoặc các vấn đề trong hệ thống đấu nối công suất:

• Nguồn điện yếu: Điện áp lưới điện xoay chiều đầu vào bị sụt giảm quá mức cho phép.
• Sụt áp lưới điện cục bộ: Khởi động các tải công suất lớn khác chung đường dây nguồn gây sụt áp tức thời.
• Mất pha nguồn: Đứt cầu chì hoặc hỏng tiếp điểm contactor cấp nguồn đầu vào cho biến tần.
• Dây dẫn quá nhỏ: Đường dây cấp nguồn từ trạm biến áp đến biến tần quá dài và tiết diện dây không đủ, tạo độ sụt áp lớn trên đường dây khi biến tần mang tải.
• Đầu nối lỏng: Tiếp xúc điện tại các cọc đấu nối nguồn đầu vào bị oxy hóa hoặc siết không chặt.

Dấu Hiệu Nhận Biết

• Biến tần dừng xuất lệnh chạy và màn hình hiển thị mã lỗi UV (Under Voltage), LV (Low Voltage) hoặc LVT.
• Tiếng rơ-le nạp DC bus bên trong biến tần đóng ngắt liên tục kèm theo chớp tắt màn hình khi lỗi xảy ra dạng chập chờn.

Cách Khắc Phục Lỗi Uv

Để khôi phục trạng thái hoạt động ổn định và đảm bảo thiết bị được bảo vệ tốt nhất, hãy thực hiện các thao tác kiểm tra sau:

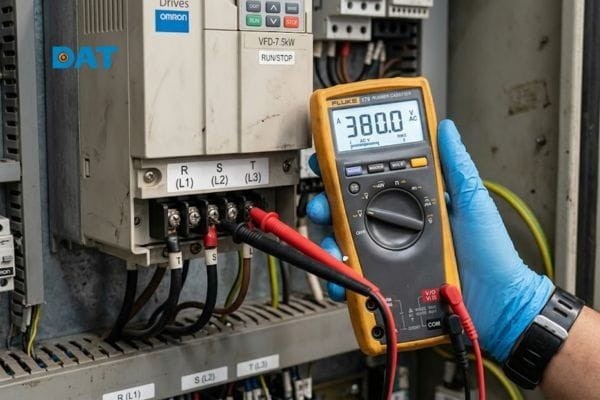

• Đo nguồn điện: Sử dụng đồng hồ vạn năng (đặt thang đo điện xoay chiều AC) đo trực tiếp điện áp tại các đầu cực đầu vào R, S, T để xác định xem điện áp lưới có nằm trong dải hoạt động bình thường của biến tần hay không.
• Siết chặt đầu nối: Ngắt điện, dùng tuốc-nơ-vit hoặc mỏ lết lực siết chặt lại toàn bộ đầu cos, terminal nguồn cấp và các điểm tiếp xúc của cầu dao, contactor.
• Kiểm tra hệ thống dây dẫn: Thay thế dây dẫn có tiết diện lớn hơn nếu khoảng cách kéo dây quá xa để đảm bảo độ sụt áp đường dây không vượt quá 3%.

Lỗi Ov (quá áp)

Lỗi OV (Overvoltage) xảy ra khi điện áp trên thanh dẫn một chiều DC Bus vượt quá giới hạn an toàn tối đa (thường khoảng 800V DC với dòng biến tần 3 pha 380V). Điện áp phản hồi từ động cơ chạy ở chế độ máy phát nạp ngược lại DC Bus mà không được tiêu thụ kịp thời.

Nguyên Nhân Gây Lỗi Ov

Lỗi quá áp thường xuất hiện khi động cơ sinh năng lượng dư thừa nhưng hệ thống không có phương án tiêu tán kịp thời:

• Giảm tốc quá nhanh: Thời gian giảm tốc cài đặt quá ngắn trong khi động cơ đang kéo tải có quán tính lớn.
• Tải có quán tính lớn: Các ứng dụng như quạt ly tâm công nghiệp lớn, máy ly tâm, hoặc cơ cấu nâng hạ khi hạ tải luôn tạo ra động năng phản hồi cực lớn.
• Không sử dụng điện trở hãm: Không lắp điện trở xả (braking resistor) hoặc bộ hãm động năng (braking unit) cho các ứng dụng tải quán tính lớn, làm cho năng lượng phản hồi tích tụ trên tụ điện DC Bus.
• Điện áp nguồn đầu vào quá cao: Điện áp lưới điện tăng vọt không ổn định.

Dấu Hiệu Nhận Biết

• Biến tần báo lỗi OV, OV1 (Quá áp khi tăng tốc), OV2 (Quá áp khi giảm tốc), hoặc OV3 (Quá áp khi chạy tốc độ ổn định).
• Lỗi thường xảy ra ngay tại thời điểm biến tần phát lệnh dừng động cơ hoặc giảm tốc độ.

Cách Khắc Phục Lỗi Ov

Bạn nên áp dụng các giải pháp kỹ thuật để tiêu tán năng lượng dư thừa hoặc kiểm soát quá trình giảm tốc:

• Kéo dài thời gian giảm tốc (Deceleration Time): Tăng giá trị thời gian giảm tốc (ví dụ thông số F0.08) để giảm tốc độ động cơ từ từ, giảm lượng năng lượng điện phản hồi về DC Bus.

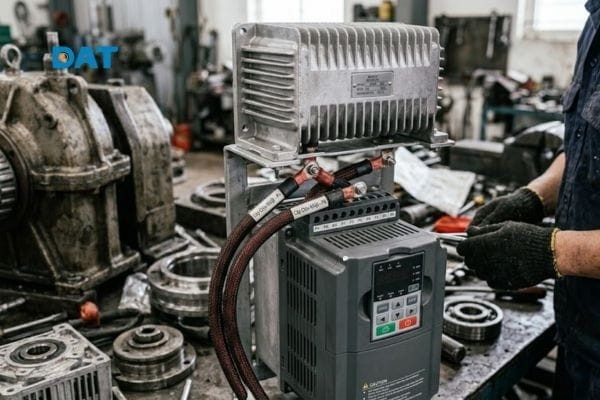

• Lắp thêm cụm điện trở xả: Đấu nối điện trở xả có thông số Ohm và công suất (kW) phù hợp với công suất biến tần vào hai cổng P+ và PB để đốt cháy điện áp dư thừa thành nhiệt năng.
• Kích hoạt chức năng tự động ngăn quá áp: Bật tính năng chống quá áp (Overvoltage Stall Prevention) trong nhóm tham số cài đặt bảo vệ để biến tần tự động kéo dài thời gian giảm tốc khi nhận thấy áp DC Bus tăng cao.

Lỗi Oh (quá nhiệt)

Lỗi OH (Overheat) cảnh báo nhiệt độ của khối cánh tản nhiệt hoặc module công suất IGBT đã vượt ngưỡng chịu đựng cho phép (thường là trên 90°C đến 100°C).

Nguyên Nhân Gây Lỗi Oh

Sự cố quá nhiệt thường do hệ thống tản nhiệt bị cản trở bởi bụi bẩn hoặc môi trường vận hành không đạt yêu cầu:

• Quạt làm mát bị hỏng: Quạt tản nhiệt của biến tần bị cháy cuộn dây, khô dầu nên không quay hoặc quay yếu.

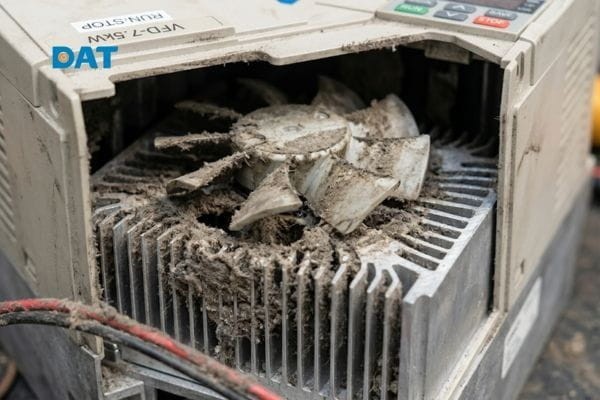

• Khe tản nhiệt bám bụi: Bụi bẩn, dầu mỡ từ môi trường bám kín các cánh nhôm tản nhiệt phía sau biến tần, ngăn cản quá trình trao đổi nhiệt.
• Tủ điện quá kín: Tủ điện chứa biến tần không có quạt thông gió hoặc lưới lọc bụi của quạt thông gió tủ điện bị tắc.
• Nhiệt độ môi trường cao: Nhiệt độ xung quanh phòng máy quá cao hoặc biến tần lắp gần các nguồn nhiệt lớn khác.

Dấu Hiệu Nhận Biết

• Màn hình hiển thị mã lỗi OH hoặc OH1 / OH2.
• Biến tần ngắt đầu ra bảo vệ động cơ, sờ tay vào vỏ nhựa bên ngoài hoặc cánh tản nhiệt nhôm thấy rất nóng.

Cách Khắc Phục Lỗi Oh

Hãy thực hiện các bước bảo trì dưới đây để đảm bảo biến tần luôn được làm mát hiệu quả trong suốt quá trình vận hành:

• Vệ sinh biến tần bằng khí nén: Dùng súng khí nén áp lực vừa phải (đã được lọc khô hơi nước và dầu) xịt sạch bụi bẩn bám trên cánh tản nhiệt nhôm và các kẽ quạt.
• Kiểm tra và thay thế quạt làm mát: Cấp nguồn và kiểm tra xem quạt tản nhiệt của biến tần có chạy bình thường hay không. Nếu quạt không quay hoặc phát ra tiếng kêu lớn, cần tiến hành thay thế quạt mới cùng kích thước và thông số dòng điện.
• Cải thiện thông gió tủ điện: Lắp thêm quạt hút gió cưỡng bức ở phía trên đỉnh tủ điện và tạo khe thoáng khí ở phía dưới tủ điện để gió mát lưu thông tốt.

Lỗi Ol (quá tải)

Lỗi OL1 xảy ra khi biến tần phát hiện dòng điện chạy qua động cơ vượt quá giới hạn dòng định mức được cài đặt trong thông số bảo vệ quá tải động cơ (thông thường dựa trên đặc tuyến bảo vệ nhiệt điện tử I^2t).

Lỗi OL2 xảy ra khi dòng điện đầu ra vượt quá khả năng chịu dòng quá tải của chính biến tần (ví dụ: dòng điện đạt 150% dòng định mức của biến tần trong vòng 60 giây).

Nguyên Nhân Gây Lỗi Ol

Hiện tượng quá tải thường là hệ quả của việc thiết bị phải vận hành ngoài ngưỡng công suất thiết kế hoặc do các sự cố cơ khí cản trở chuyển động:

• Động cơ hoạt động quá tải cơ khí: Cơ cấu truyền động bị kẹt, gãy trục, hoặc tải cơ học tăng lên ngoài dự tính ban đầu.
• Công suất biến tần không phù hợp: Lựa chọn biến tần có công suất bằng hoặc nhỏ hơn công suất động cơ trong khi ứng dụng yêu cầu mô-men khởi động lớn (tải nặng).
• Cài đặt dòng định mức động cơ bị sai: Nhập sai thông số dòng định mức động cơ (Rated Motor Current) trong nhóm tham số động cơ của biến tần, khiến thuật toán bảo vệ kích hoạt sai thời điểm.

Cách Khắc Phục Lỗi Ol

Bạn cần kiểm tra tính tương thích giữa tải thực tế và cấu hình thiết bị thông qua các bước:

• Giảm khối lượng tải cơ khí: Kiểm tra hệ thống cơ cấu chấp hành, giảm bớt tải đầu ra hoặc khắc phục các điểm ma sát lớn trên hệ thống truyền động.

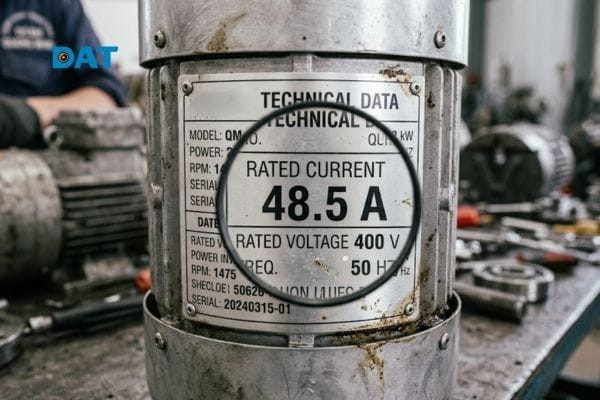

• Cài đặt đúng thông số động cơ: Đối chiếu dòng điện ghi trên nhãn (Nameplate) của động cơ và nhập chính xác vào thông số cấu hình của biến tần.
• Nâng công suất thiết bị: Thay thế biến tần và động cơ có công suất lớn hơn nếu yêu cầu tải thực tế vượt quá công suất thiết kế hiện tại.

Lỗi Gf (chạm đất)

Lỗi GF (Ground Fault) kích hoạt khi biến tần phát hiện có dòng điện rò rỉ từ các pha đầu ra U, V, W xuống đất (vỏ động cơ hoặc khung giá đỡ kim loại nối đất).

Nguyên Nhân Gây Lỗi Gf

Lỗi chạm đất thường phát sinh do sự suy giảm khả năng cách điện trong hệ thống truyền động:

• Motor bị ẩm: Động cơ làm việc trong môi trường ẩm ướt, nước ngưng tụ bên trong hộp cực hoặc cuộn dây stator làm giảm điện trở cách điện.
• Cáp động lực bị rò điện: Vỏ bảo vệ cáp điện nối từ biến tần đến động cơ bị xước sát chạm vào máng cáp kim loại.
• Hỏng lớp cách điện cuộn dây: Lớp sơn cách điện của cuộn dây stator động cơ bị lão hóa, cháy sém dẫn đến rò điện ra vỏ máy.

Dấu Hiệu Nhận Biết

• Biến tần lập tức ngắt đầu ra và báo lỗi GF, GFT hoặc EF ngay khi nhấn nút khởi động (RUN).

Cách Khắc Phục Lỗi Gf

Để xử lý dứt điểm tình trạng rò điện, hãy thực hiện quy trình kiểm tra cách điện bài bản:

• Cách ly hệ thống để đo kiểm: Ngắt nguồn điện tổng, tháo rời 3 đầu dây động cơ U, V, W ra khỏi cầu đấu đầu ra của biến tần.

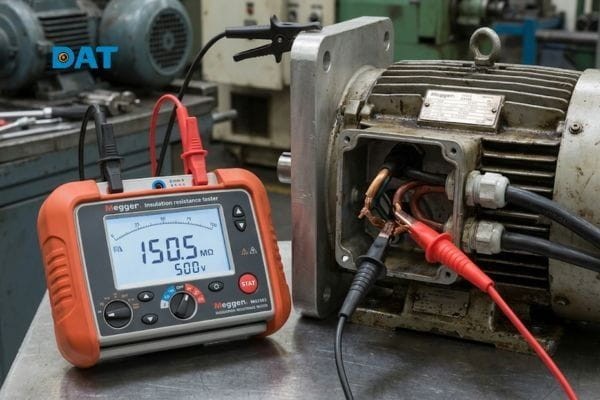

• Đo điện trở cách điện: Dùng đồng hồ Megger (thiết bị đo điện trở cách điện chuyên dụng) đo cách điện giữa các pha đầu ra của cáp, động cơ với đất. Nếu điện trở cách điện đo được nhỏ hơn 0.5 MΩ, hệ thống dây hoặc động cơ đã bị rò điện.
• Sấy khô động cơ: Tháo động cơ ra và tiến hành sấy khô cuộn dây trong lò sấy chuyên dụng hoặc dùng bóng đèn tỏa nhiệt sấy hộp đấu nối nếu bị ẩm nhẹ.

Lỗi Spi (mất pha đầu vào)

Lỗi SPI (Input Phase Loss) xuất hiện khi mạch giám sát điện áp đầu vào của biến tần phát hiện một trong ba pha nguồn cấp (R, S, T) bị mất hoàn toàn điện áp hoặc biên độ điện áp lệch pha vượt quá mức cho phép.

Nguyên Nhân Gây Lỗi Spi

Sự cố mất pha nguồn thường bắt nguồn từ lỗi của hệ thống phân phối điện năng hoặc thiết bị đóng cắt:

• Mất pha nguồn điện lưới: Hệ thống điện lưới hạ thế bị mất pha hoặc đứt dây trung thế của trạm biến áp.
• Thiết bị đóng ngắt bị lỗi: Cầu dao tự động (CB), Aptomat hoặc tiếp điểm của Contactor cấp nguồn bị hỏng, rỗ tiếp điểm dẫn đến không dẫn điện ở một pha.
• Dây nguồn bị đứt: Đứt cáp nguồn cấp đầu vào ở vị trí khuất hoặc điểm đấu nối bị tuột.

Dấu Hiệu Nhận Biết: Biến tần hiển thị mã lỗi SPI hoặc Ln (Line Phase Loss). Biến tần không cho phép khởi động hoặc báo lỗi ngay khi tăng tải.

Cách Khắc Phục Lỗi Spi

Kỹ sư cần kiểm tra sự ổn định của nguồn điện lưới bằng các thiết bị đo kiểm:

• Kiểm tra nguồn 3 pha đầu vào: Dùng đồng hồ vạn năng đo điện áp xoay chiều AC giữa các cặp cực đầu vào: R-S, S-T, T-R trực tiếp trên cầu đấu của biến tần. Yêu cầu điện áp các pha phải cân bằng và nằm trong dải cho phép (ví dụ: 380V ± 10%).
• Kiểm tra độ thông mạch của cầu chì/CB: Kiểm tra hoạt động của CB cấp nguồn và đo thông mạch các cầu chì bảo vệ đầu vào. Thay thế ngay nếu phát hiện cầu chì bị đứt hoặc tiếp điểm CB không tiếp xúc tốt.

Lỗi Spo (mất pha đầu ra)

Lỗi SPO (Output Phase Loss) xảy ra khi biến tần phát hiện dòng điện ở một trong ba pha đầu ra (U, V, W) cấp cho động cơ bằng không hoặc lệch nhau quá lớn trong khi biến tần đang chạy.

Nguyên Nhân Gây Lỗi Spo

Lỗi này báo hiệu tình trạng hở mạch trên đường truyền từ biến tần đến động cơ:

• Đứt dây động cơ: Cáp động lực nối từ biến tần đến động cơ bị đứt ngầm hoặc bị đứt hẳn một pha.

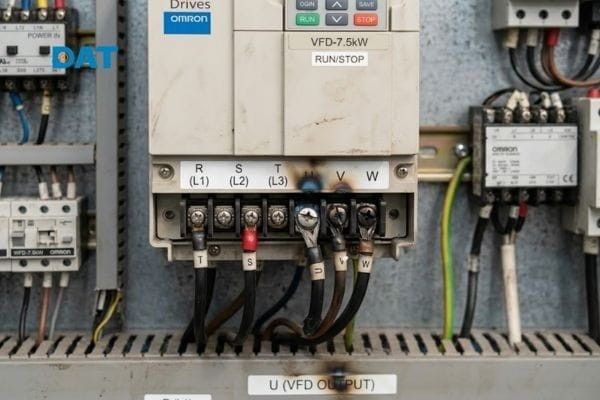

• Tiếp điểm lỏng: Các ốc vít siết đầu cáp tại cầu đấu U, V, W của biến tần hoặc tại hộp cực động cơ bị lỏng, sinh nhiệt và gây hở mạch.
• Hỏng IGBT đầu ra: Module IGBT của một pha đầu ra bên trong biến tần bị hỏng không xuất được dòng điện.

Dấu Hiệu Nhận Biết

• Màn hình hiển thị mã lỗi SPO, OPL hoặc POT.
• Động cơ khi chạy phát ra tiếng gầm rú lớn, rung lắc mạnh và không quay được tốc độ cao trước khi báo lỗi.

Cách Khắc Phục Lỗi Spo

Việc xác định vị trí đứt mạch cần thực hiện qua các bước đo đạc kỹ lưỡng:

• Đo thông mạch cáp và cuộn dây: Ngắt nguồn điện, tháo cáp điện nối động cơ ra khỏi biến tần. Sử dụng đồng hồ vạn năng đo thông mạch và đo điện trở ôm của các cặp cuộn dây động cơ (U-V, V-W, W-U). Điện trở của ba cuộn dây phải cân bằng nhau.
• Siết lại các điểm đấu nối: Đấu nối lại cáp điện, siết chặt các ốc vít tại hộp cực động cơ và cầu đấu đầu ra của biến tần.
• Kiểm tra module công suất: Nếu dây dẫn và động cơ đều tốt nhưng lỗi vẫn xuất hiện khi chạy không tải (không nối động cơ), cần gửi biến tần đến trung tâm bảo trì để đo nguội kiểm tra IGBT.

Lỗi Out (lỗi IGBT công suất)

Lỗi OUT (hoặc OC Short Circuit) là lỗi phần cứng nghiêm trọng nhất, xảy ra khi mạch driver phát hiện hiện tượng ngắn mạch trực tiếp ở ngõ ra hoặc dòng điện chạy qua module IGBT vượt mức giới hạn phá hủy cực đại tức thời.

Nguyên Nhân Gây Lỗi Out

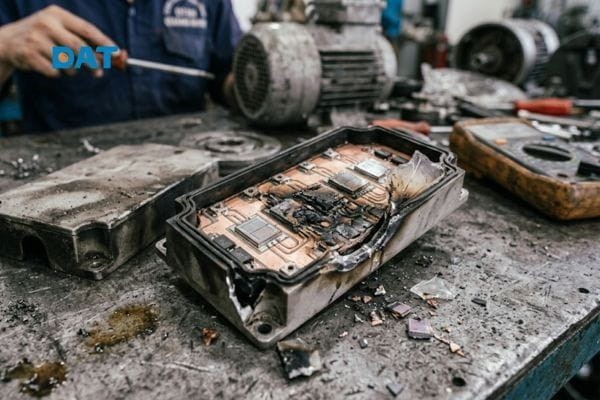

• Hỏng module IGBT: Module công suất IGBT bị đánh thủng (ngắn mạch các cực C-E) do quá dòng, quá áp lâu ngày hoặc tuổi thọ linh kiện đã hết.
• Ngắn mạch trực tiếp đầu ra: Ba dây pha U, V, W chạm chập trực tiếp vào nhau.
• Lỗi mạch kích (Driver Board): Khối mạch cách ly kích mở cổng G của IGBT bị hỏng linh kiện (optocoupler, diode, điện trở gate), dẫn đến kích mở sai pha gây ngắn mạch cầu.

Dấu Hiệu Nhận Biết

• Biến tần lập tức báo lỗi OUT hoặc OUT1, OUT2, OUT3 ngay khi vừa bật nguồn hoặc ngay khi nhấn lệnh chạy mà động cơ chưa kịp nhúc nhích.
• Nhiều trường hợp nghe tiếng nổ nhỏ bên trong biến tần hoặc có khét cháy.

Cách Khắc Phục Lỗi Out

• Cách ly hoàn toàn dây cáp động cơ: Ngắt điện, tháo rời dây cáp động cơ ra khỏi cầu đấu U, V, W của biến tần. Bật nguồn lại và nhấn lệnh chạy không tải. Nếu biến tần vẫn báo lỗi OUT, phần cứng bên trong chắc chắn đã hỏng.
• Đo nguội module IGBT: Sử dụng đồng hồ vạn năng đặt ở thang đo Diode để đo giá trị điện áp rơi thuận nghịch giữa các chân cực DC Bus (P, N) với các pha ngõ ra (U, V, W). Xem chi tiết hướng dẫn đo kiểm IGBT tiêu chuẩn công nghiệp tại tài liệu kỹ thuật của nhà sản xuất.
• Gửi thiết bị đi sửa chữa: Không cố gắng khởi động lại nhiều lần khi gặp lỗi này để tránh làm hỏng lan sang các bo mạch điều khiển khác. Liên hệ đơn vị sửa chữa chuyên nghiệp để thay thế module IGBT và khôi phục mạch driver.

Lỗi Err (lỗi truyền thông)

Lỗi ERR (Communication Error) xảy ra khi biến tần mất liên lạc hoặc không thể nhận/gửi dữ liệu ổn định với các thiết bị điều khiển ngoại vi như PLC, màn hình HMI, máy tính hoặc các biến tần khác qua mạng truyền thông (Modbus RTU, Profibus, EtherCAT…).

Nguyên Nhân Gây Lỗi Err

• Đứt cáp truyền thông: Dây cáp RS485, RS232 hoặc cáp mạng LAN bị đứt, tuột đầu bấm RJ45 hoặc đấu lỏng các chân truyền thông A+, B-.
• Nhiễu tín hiệu: Đường dây truyền thông chạy song song quá gần với đường cáp động lực công suất lớn mà không có màn che chống nhiễu, gây sai lệch khung truyền dữ liệu.
• Sai cấu hình tham số: Cài đặt sai tốc độ baud (Baud rate), định dạng khung dữ liệu (Data bits, Parity, Stop bits) hoặc trùng địa chỉ trạm (Station ID) giữa các thiết bị trong mạng.

Dấu Hiệu Nhận Biết

• Màn hình biến tần nhấp nháy mã lỗi ERR, CE (Communication Error), CE1 hoặc F022.
• Biến tần không nhận lệnh chạy/dừng hoặc không thay đổi tần số từ PLC mặc dù PLC vẫn gửi lệnh.

Cách Khắc Phục Lỗi Err

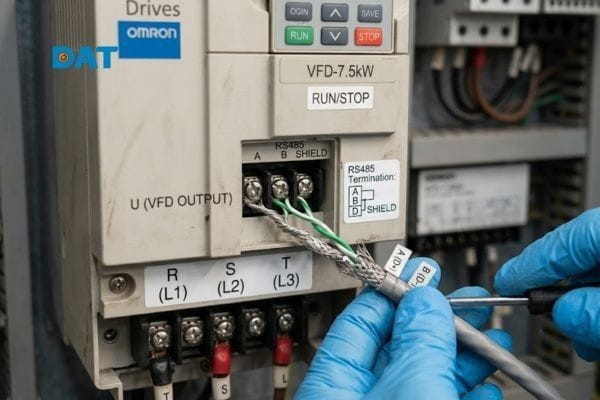

• Kiểm tra và đấu nối lại cáp: Kiểm tra toàn bộ đường dây cáp truyền thông RS485. Đảm bảo sử dụng cáp xoắn đôi có bọc chống nhiễu (Shielded twisted pair) và nối đất lớp lưới chống nhiễu tại một điểm duy nhất.
• Đồng bộ cấu hình tham số: Truy cập nhóm thông số truyền thông của biến tần và kiểm tra xem các thông số Baud rate (ví dụ: 9600 bps), Parity (None/Even/Odd) đã trùng khớp hoàn toàn với cấu hình trên PLC hay chưa. Địa chỉ của biến tần trong mạng phải là duy nhất.
• Lắp điện trở đầu cuối: Đấu thêm điện trở bus 120 Ω tại thiết bị cuối cùng của đường truyền RS485 để triệt tiêu sóng phản xạ gây nhiễu tín hiệu.

Các Lỗi Biến Tần Ít Gặp Khác

7 Cách Phòng Tránh Lỗi Biến Tần

Vệ Sinh Biến Tần Định Kỳ

Thực hiện vệ sinh thổi bụi biến tần định kỳ từ 3 đến 6 tháng một lần tùy thuộc vào mức độ bụi bẩn của môi trường sản xuất. Bụi ẩm bám trên bo mạch điện tử là nguyên nhân hàng đầu gây phóng điện và ngắn mạch phá hủy linh kiện.

Kiểm Tra Quạt Làm Mát

Thường xuyên kiểm tra bằng mắt thường và nghe tiếng gió của quạt tản nhiệt biến tần trong lúc vận hành. Thay thế quạt ngay khi thấy quạt quay chậm, phát ra tiếng kêu rít hoặc ngưng quay để tránh lỗi quá nhiệt IGBT.

Siết Chặt Các Đầu Nối Điện

Định kỳ kiểm tra và siết lại toàn bộ ốc vít của các cọc đấu nối điện động lực (R-S-T, U-V-W) và các cọc tín hiệu điều khiển. Các điểm đấu nối lỏng lẻo sẽ bị phát nóng do hiệu ứng Joule, lâu ngày gây cháy sém vỏ nhựa cầu đấu và gây mất pha chập chờn.

Đo Cách Điện Motor Định Kỳ

Sử dụng đồng hồ Megger đo cách điện của cuộn dây động cơ định kỳ 6 tháng một lần. Việc này giúp phát hiện sớm hiện tượng suy giảm lớp cách điện do ẩm ướt hoặc quá nhiệt trước khi nó gây ra lỗi chạm đất (GF) hoặc ngắn mạch phá hỏng biến tần.

Theo Dõi Điện Áp Nguồn

Lắp đặt các thiết bị bảo vệ điện áp như rơ-le bảo vệ quá/thấp áp hoặc sử dụng ổn áp cho các khu vực có nguồn lưới điện chập chờn để bảo vệ mạch chỉnh lưu đầu vào của biến tần.

Cài Đặt Đúng Thông Số Động Cơ

Luôn nhập chính xác thông số dòng định mức, công suất, số cực từ nhãn động cơ vào biến tần trước khi chạy thử. Thiết lập đúng các giới hạn dòng điện tối đa (Current Limit) và thời gian tăng/giảm tốc phù hợp với tải để mạch bảo vệ điện tử hoạt động hiệu quả.

Bảo Trì Hệ Thống Điện Theo Kế Hoạch

Xây dựng lịch trình bảo trì tổng thể hệ thống tủ điện điều khiển bao gồm: kiểm tra hoạt động của máy lạnh tủ điện (nếu có), lưới lọc bụi của quạt thông gió, kiểm tra hoạt động đóng cắt của contactor và CB cấp nguồn.

Câu Hỏi Thường Gặp

Lỗi Oc Trên Biến Tần Có Nguy Hiểm Không?

Có. Lỗi OC cảnh báo dòng điện đầu ra vượt quá giới hạn an toàn. Nếu tiếp tục cố gắng reset lỗi và chạy lại nhiều lần mà không kiểm tra ngắn mạch hay kẹt tải cơ khí, dòng điện lớn có thể phá hủy hoàn toàn module công suất IGBT của biến tần.

Biến Tần Báo Lỗi Uv Có Tự Chạy Lại Được Không?

Tùy thuộc vào cài đặt. Hầu hết các dòng biến tần hiện đại đều cho phép cấu hình tính năng tự động khởi động lại sau khi lỗi thấp áp biến mất (Under-voltage Auto-restart) với số lần giới hạn nhằm phục vụ cho các ứng dụng chạy tự động liên tục như bơm nước, quạt gió.

Khi Nào Cần Thay Module Igbt?

Cần thay thế module IGBT khi đo kiểm nguội bằng đồng hồ vạn năng phát hiện giá trị điện áp rơi Diode giữa các chân cực DC Bus và đầu ngõ ra U, V, W bằng không (ngắn mạch hoàn toàn) hoặc vô cùng lớn ở cả hai chiều đo thuận nghịch.

Có Nên Tự Reset Biến Tần Khi Báo Lỗi Không?

Chỉ nên reset tối đa 1–2 lần để kiểm tra xem lỗi có phải do nhiễu tức thời hay không. Nếu biến tần tiếp tục báo lỗi ngay sau khi reset, bắt buộc phải ngừng chạy máy để tìm nguyên nhân gốc rễ, tránh gây hư hỏng nặng hơn cho cả biến tần và động cơ.

Bao Lâu Nên Vệ Sinh Biến Tần Một Lần?

• Môi trường sạch (văn phòng, phòng điều hòa): 12 tháng/lần.
• Môi trường công nghiệp thông thường: 6 tháng/lần.
• Môi trường khắc nghiệt (nhiều bụi cát, hóa chất, độ ẩm cao, bụi dệt): 1 đến 3 tháng/lần.

Việc nhận diện chính xác mã lỗi và thực hiện quy trình kiểm tra xử lý đúng kỹ thuật đóng vai trò quyết định trong việc bảo vệ an toàn cho cả biến tần lẫn hệ thống động cơ đi kèm. Hầu hết các sự cố vận hành hoàn toàn có thể phòng tránh được nếu thiết bị được lắp đặt đúng quy chuẩn kỹ thuật và thực hiện bảo dưỡng định kỳ đầy đủ.
